Отрицательный комплекс qrs. Нормальная электрокардиограмма. Цена электрокардиограммы с расшифровкой

Ширина комплекса QRS несколько уменьшается с учащением сердечного ритма, и наоборот.

Продолжительность комплекса QRS определяется в стандартных отведениях (обычно во II) или усиленных отведениях;
Учитывается наибольшая ширина комплекса QRS у данного пациента;
В грудных отведениях ширина комплекса QRS на 0,01-0,02 с (1 клеточка) больше, чем в отведениях от конечностей;
Об уширении комплекса QRS говорят в том случае, если продолжительность превышает 0,1 с (5 клеточек);
В комплексе QRS анализируется: амплитуда, длительность, форма, электрическая ось.

Амплитуда комплекса QRS зависит от телосложения пациента и размеров его грудной клетки, поэтому понятия «низкий вольтаж зубцов ЭКГ» или «высокий вольтаж ЭКГ» не имеют четких критериев. Тем не менее, считается, что в норме, по крайней мере, в одном из стандартных отведений или в усиленных отведениях амплитуда комплекса QRS должна превышать 0,5 мВ, (5 клеточек), а в грудных отведениях - 0,8 мВ (8 клеточек).

С другой стороны, в стандартных отведениях и усиленных отведениях у взрослых амплитуда QRS в каждом из этих отведений не должна превышать 2,2 мВ (22 клеточки). В любом из грудных отведений - не должна превышать 2,5 мВ (25 клеточек).

Иногда на ЭКГ наблюдается не один, а несколько положительных зубцов в комплексе QRS. Такие дополнительные зубцы обозначаются с префиксами (прописные и строчные буквы ставят в зависимости от амплитуды зубцов): R"(r’), S"(s’), R»(r»), S»(s»).

В QRS-комплексе заглавными буквами обозначаются зубцы с большой амплитудой; прописными - с небольшой. Заглавной буквой может быть обозначен зубец с низкой амплитудой в том случае, если он явно преобладает над другими. Единичное отрицательное отклонение обозначают комплексом QS.

QRS-комплекс может иметь достаточно много вариаций, наиболее часто встречающиеся из которых представлены на рисунке ниже:

Что такое ЭКГ, как расшифровать самостоятельно

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

Стандартные отведения:
- I – первое;
- II – второе;
- Ш – третье;
- AVL (аналог первого);
- AVF (аналог третьего);
- AVR (зеркальное отображение всех отведений).

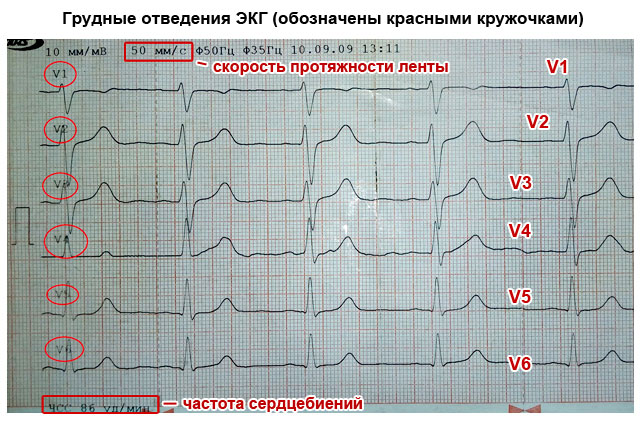

Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

ЭКГ - расшифровка, норма показателей, таблица у взрослых и детей

Быстрый переход по странице

Практически каждого человека, проходившего электрокардиограмму, интересует значение разных зубцов и написанные диагностом термины. Хотя полноценную интерпретацию ЭКГ может дать только кардиолог, каждый легко разберется, хорошая у него кардиограмма сердца или имеются некоторые отклонения.

Показания к проведению ЭКГ

Неинвазивное исследование - электрокардиограмма - проводится в следующих случаях:

Жалобы больного на высокое давление, загрудинную боль и другие симптомы, указывающие на сердечную патологию;
Ухудшение самочувствия больного с ранее диагностированным сердечно-сосудистым заболеванием;
Отклонения в лабораторных анализах крови - повышенный холестерин, протромбин;
В комплексе подготовки к операции;
Выявления эндокринной патологии, болезни нервной системы;
После перенесенных тяжелых инфекций с высоким риском осложнений на сердце;
С профилактической целью у беременных;
Экспертизы состояния здоровья шоферов, летчиков и т. д.

Расшифровка ЭКГ - цифры и латинские буквы

Полномасштабная расшифровка кардиограммы сердца включает оценку сердечного ритма, работы проводящей системы и состояния миокарда. Для этого используются следующие отведения (электроды устанавливаются в определенном порядке на груди и конечностях):

Стандартные: I - левое/правое запястье на руках, II - правое запястье и область щиколотки на левой ноге, III - левые щиколотка и запястье.
Усиленные: aVR - правое запястье и объединенные левые верхняя/нижняя конечности, aVL - левое запястье и объединенные щиколотку левой ноги и запястье правой руки, aVF - зона левой щиколотки и объединенный потенциал обоих запястий.
Грудные (разница потенциалов расположенного на грудной клетке электрода с присоской и объединенных потенциалов всех конечностей): V1 - электрод в IV межреберном пространстве по правой границе грудины, V2 - в IV межреберье левее от грудины, V3 - на IV ребре по левосторонней окологрудинной линии, V4 - V межреберное пространство по левосторонней среднеключичной линии, V5 - V межреберное пространство по передне-подмышечной линии слева, V6 - V межреберное пространство по средне-подмышечной линии слева.

Дополнительные грудные - расположены симметрично левым грудным с добавочными V7-9.

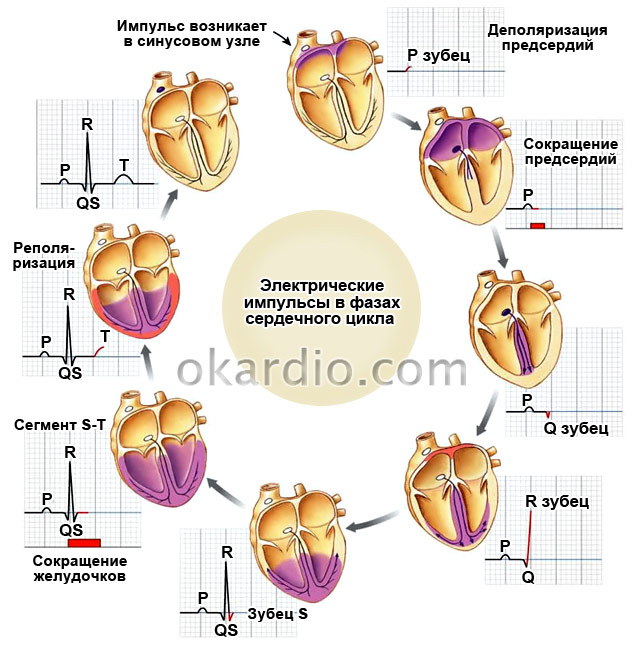

Один сердечный цикл на ЭКГ представлен графиком PQRST, регистрирующим электроимпульсацию в сердце:

зубец Р - отображает возбуждение предсердий;
комплекс QRS: зубец Q - начальная фаза деполяризации (возбуждения) желудочков, зубец R - собственно процесс возбуждения желудочков, зубец S - окончание процесса деполяризации;
зубец T - характеризует угасание элктроимпульсов в желудочках;
сегмент ST - описывает полное восстановление исходного состояния миокарда.

При расшифровке показателей ЭКГ имеет значение высота зубцов и их расположение относительно изолинии, а также ширина интервалов между ними.

Иногда за зубцом Т регистрируется импульс U, указывающий на параметры уносимого с кровью электрического заряда.

Расшифровка показателей ЭКГ - норма у взрослых

На электрокардиограмме ширина (горизонтальное расстояние) зубцов - длительность периода возбуждения расслабления - измеряется в сек, высота в I-III отведениях - амплитуда электроимпульса - в мм. Нормальная кардиограмма у взрослого человека выглядит так:

Частота сокращений сердца - в норме ЧСС в пределах/мин. Измеряется расстояние от вершин соседних зубцов R.
ЭОС - электрическою осью сердца считают направление суммарного угла вектора электрической силы. Нормальный показатель - 40-70º. Отклонения указывают на поворот сердца вокруг собственной оси.
Зубец Р - положительный (устремлен вверх), отрицательный только в отведении aVR. Ширина (длительность возбуждения) - 0,7 - 0.11 с, вертикальный размер - 0,5 - 2.0 мм.
Интервал PQ - горизонтальное расстояние 0.12 - 0.20 с.

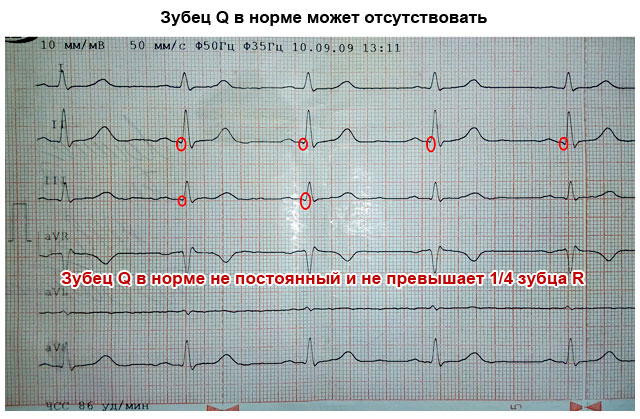

Зубец Q - отрицательный (ниже изолинии). Длительность 0.03 с, отрицательное значение высоты 0.36 - 0.61 мм (равна ¼ вертикального размера зубца R).
Зубец R - положительный. Значение имеет его высота - 5.5 -11.5 мм.
Зубец S - отрицательная высота 1.5-1.7 мм.
Комплекс QRS - горизонтальное расстояние 0.6 - 0.12 с, суммарная амплитудамм.
Зубец Т - асимметричный. Положительная высота 1.2 - 3.0 мм (равен 1/8 - 2/3 зубца R, отрицательный в aVR-отведении), продолжительность 0.12 - 0.18 с (больше длительности комплекса QRS).
Сегмент ST - проходит на уровне изолинии, длина 0.5 -1.0 с.
Зубец U - показатель высоты 2.5 мм, длительность 0.25 с.

Сокращенные результаты расшифровки ЭКГ у взрослых и норма в таблице:

При обычном проведении исследования (скорость записи - 50 мм/сек) расшифровка ЭКГ у взрослых производится по следующим расчетам: 1 мм на бумаге при подсчете длительности интервалов соответствует 0.02 сек.

Положительный зубец Р (отведения стандартные) и последующий за ним нормальный комплекс QRS означает нормальный синусовый ритм.

Норма ЭКГ у детей, расшифровка

Параметры кардиограммы у детей несколько отличаются от показателей у взрослых и варьируют в зависимости от возраста. Расшифровка ЭКГ сердца у детей, норма:

ЧСС: новорожденные -, к 1 году -, к 3 годам -, к 10 годам -, после 12 лет -в мин;
ЭОС - соответствует взрослым показателям;
ритм синусовый;
зубец Р - не превышает в высоту 0.1 мм;
длина комплекса QRS (часто не имеет особенной информативности в диагностике) - 0.6 - 0.1 с;
интервал PQ - менее или равен 0.2 с;
зубец Q - непостоянные параметры, допустимы отрицательные значения в III отведении;
зубец Р - всегда над изолинией (положительный), высота в одном отведении может колебаться;
зубец S - отрицательные показатели непостоянной величины;
QT - не более 0.4 с;
длительность QRS и зубца Т равны, составляют 0.35 - 0.40.

Нарушения ритма при расшифровке ЭКГ

Пример ЭКГ с нарушением ритма

По отклонениям в кардиограмме квалифицированны кардиолог может не только диагностировать характер сердечного заболевания, но и зафиксировать место локализации патологического очага.

Различают следующие нарушения сердечной ритмичности:

Синусовая аритмия - длина интервалов RR колеблется с разницой до 10%. Не считается патологией у детей и молодых людей.
Синусовая брадикардия - патологическое урежение частоты сокращений до 60 в мин и меньше. Зубец Р нормальный, PQ от 12 с.
Тахикардия - частота сердечных ударов в мин. У подростков - до 200 в мин. Ритм правильный. При синусовой тахикардии зубец Р несколько выше нормы, при желудочковой - QRS -показатель длины выше 0.12 с.
Экстрасистолы - внеочередные сокращения сердца. Единичные на обычном ЭКГ (на суточном холтеровском - не более 200 в день) считаются функциональными и не требуют лечения.
Пароксизмальная тахикардия - приступообразное (несколько минут или дней) увеличение частоты ударов сердца дов мин. Характерно (только во время приступа) слияние зубца Р с QRS. Расстояние от зубца R до высоты Р из следующего сокращения менее 0.09 с.
Мерцательная аритмия - нерегулярное сокращение предсердий с частотойв мин, а желудочков -в мин. Нет зубца Р, по всей изолинии мелко- крупноволнистые колебания.
Трепетание предсердий - дов мин сокращений предсердий и регулярные уреженные желудочковые сокращения. Ритм может быть правильным, на ЭКГ пилообразные предсердные волны, особенно выраженные в отведениях стандартных II - III и грудном V1.

Отклонение положения ЭОС

Смена суммарного вектора ЭОС вправо (больше 90º), более высокий показатель высоты зубца S в сравнении с зубцом R указывают на патологию правого желудочка и блокаду пучка Гиса.

При смещении ЭОС влево (30-90º) и патологическом соотношении высоты зубцов S и R диагностируется левожелудочковая гипертрофия, блокада ножки п. Гиса. Отклонение ЭОС указывает на инфаркт, отек легких, ХОЗЛ, но бывает и в норме.

Нарушение проводящей системы

Чаще всего фиксируются следующие патологии:

1 степень атриовентрикулярной (АВ-) блокады - расстояние PQ более 0.20 с. После каждого Р закономерно следует QRS;
Атриовентрикулярная блокада 2 ст. - постепенно удлиняющийся PQ на протяжении ЭКГ иногда вытесняет комплекс QRS (отклонение по типу Мобитц 1) или же фиксируется полное выпадение QRS на фоне PQ равной длины (Мобитц 2);
Полная блокада АВ-узла - ЧС предсердий выше ЧС желудочков. РР и RR одинаковые, PQ разной длины.

Отдельные заболевания сердца

Результаты расшифровки ЭКГ могут дать информацию не только о случившемся сердечном заболевании, но и патологии других органов:

Кардиомиопатия - гипертрофия предсердия (чаще левого), низкоамплитудные зубцы, частичная блокада п. Гиса, мерцательная аритмия или экстрасистолы.
Митральный стеноз - увеличено левое предсердие и правый желудочек, ЭОС отклонена вправо, нередко мерцательная аритмия.
Пролапс митрального клапана - зубец Т уплощен/отрицательный, некоторое удлинение QT, депрессивный сегмент ST. Возможны различные нарушения ритма.
Хроническая обструкция легких - ЭОС правее нормы, низкоамплитудные зубцы, АВ-блокады.
Поражение ЦНС (включая субарахноидальное кровоизлияние) - патологический Q, широкий и высокоамплитудный (отрицательный или положительный) зубец Т, выраженный U, большая длительность QT нарушения ритма.
Гипотиреоз - длинный PQ, низкий QRS, плоский зубец Т, брадикардия.

Довольно часто ЭКГ проводят для диагностики инфаркта миокарда. При этом каждой его стадии соответствуют характерные изменения кардиограммы:

ишемическая стадия - остроконечный Т с острой вершиной фиксируется за 30 мин до начала некроза сердечной мышцы;
стадия повреждения (изменения фиксируются в первые часы до 3 суток) - ST виде купола над изолинией сливается с зубцом Т, неглубокий Q и высокий R;
острая стадия (1-3 неделя) - самая плохая кардиограмма сердца при инфаркте - сохранение куполообразного ST и переход зубца Т в отрицательные значения, снижение высоты R, патологический Q;
подострая стадия (до 3 месяцев) - сравнение ST с изолинией, сохранение патологических Q и Т;
стадия рубцевания (несколько лет) - патологический Q, отрицательный R, сглаженный зубец Т постепенно приходит к нормальным показателям.

Не стоит бить тревогу, если в выданной на руки ЭКГ вы обнаружили патологические изменения. Следует помнить, что некоторые отклонения от нормы встречаются у здоровых людей.

Если электрокардиограмма выявила какие-либо патологические процессы в сердце, вам обязательно будет назначена консультация квалифицированного кардиолога.

Расшифровка ЭКГ у взрослых и детей, нормы в таблицах и другая полезная информация

Патология сердечно-сосудистой системы – одна из наиболее распространенных проблем, которой подвержены люди всех возрастов. Своевременное лечение и диагностика работы системы кровообращения может существенно снизить риск развития опасных заболеваний.

На сегодняшний день самым эффективным и легкодоступным методом исследования работы сердца является электрокардиограмма.

Основные правила

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Существуют строгие параметры нормы для каждой линии на ленте ЭКГ, малейшее отклонение от которых может свидетельствовать о нарушениях в работе сердца.

Анализ кардиограммы

Вся совокупность линий ЭКГ исследуется и измеряется математически, после чего врач может определить некоторые параметры работы сердечной мышцы и её проводящей системы: ритм сердца, частоту сердечных сокращений, водитель ритма, проводимость, электрическую ось сердца.

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Это параметр, отражающий ритмичность сердечных сокращений, возникающих под влиянием синусового узла (в норме). Он показывает слаженность работы всех отделов сердца, последовательность процессов напряжения и расслабления сердечной мышцы.

Ритм очень легко определить по самым высоким зубцам R: если расстояние между ними одинаковое на протяжении всей записи или отклоняется не более чем на 10%, значит пациент не страдает аритмией.

Количество ударов в минуту можно определить не только считая пульс, но и по ЭКГ. Для этого необходимо знать скорость, с которой проводилась запись ЭКГ (обычно это 25, 50 или 100мм/с), а также расстояние между самыми высокими зубцами (от одной вершины к другой).

Умножая продолжительность записи одного мм на длину отрезка R-R, можно получить ЧСС. В норме его показатели колеблются от 60 до 80 ударов в минуту.

Источник возбуждения

Автономная нервная система сердца устроена таким образом, что процесс сокращения зависит от скопления нервных клеток в одной из зон сердца. В норме это синусовый узел, импульсы от которого расходятся по всей нервной системе сердца.

В некоторых случаях роль водителя ритма могут брать на себя другие узлы (предсердный, желудочковый, атриовентрикулярный). Определить это можно, исследуя зубец P - малозаметный, находящийся чуть выше изолинии.

Что такое постмиокардический кардиосклероз и чем он опасен? Есть ли возможность вылечить его быстро и эффективно? Нет ли вас в группе риска? Выясните все!

Причины развития кардиосклероза сердца и основные факторы риска подробно рассмотрены в нашей следующей статье.

Детальную и исчерпывающую информацию о симптомах кардиосклероза сердца вы можете прочесть здесь.

Проводимость

Это критерий, показывающий процесс передачи импульса. В норме импульсы передаются последовательно от одного водителя ритма к другому, не меняя порядок.

Электрическая ось

Показатель, основанный на процессе возбуждения желудочков. Математический анализ зубцов Q, R, S в I и III отведениях позволяет рассчитать некий результирующий вектор их возбуждения. Это необходимо для установления функционирования ветвей пучка Гиса.

Полученный угол наклона оси сердца оценивается по величине: 50-70° норма, 70-90° отклонение вправо, 50-0° отклонение влево.

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Это явление характеризуется сбоем сердечного ритма. Человек ощущает временное увеличение частоты сокращений с последующей паузой. Связано с активацией других водителей ритма, посылающих наравне с синусовым узлом дополнительный залп импульсов, что и приводит к внеочередному сокращению.

Аритмия

Характеризуется изменением периодичности синусового ритма, когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

В остальных случаях это может быть проявлением физической активности, изменением гормонального фона, результатом перенесенной лихорадки и не угрожает здоровью.

Брадикардия

Возникает при ослаблении синусового узла, неспособного генерировать импульсы с должной частотой, вследствие чего замедляется и ЧСС, вплоть доударов в минуту.

Тахикардия

Противоположное явление, характеризующееся увеличением ЧСС более 90 ударов в минуту. В некоторых случаях временная тахикардия возникает под действием сильных физических нагрузках и эмоциональных стрессах, а также в период болезней связанных с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение, вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Почему могут быть различия в показателях

В некоторых случаях, при проведении повторного анализа ЭКГ, выявляются отклонения от ранее полученных результатов. С чем это может быть связано?

Разное время суток. Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки. Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи. Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды. Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон. Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Узнайте все про восстановление после инфаркта - как жить, что есть и чем лечиться, чтобы поддержать свое сердце?

Положена ли группа инвалидности после инфаркта и на что рассчитывать в плане работы? Мы расскажем в нашем обзоре.

Редкий, но меткий инфаркт миокарда задней стенки левого желудочка - что это такое и почему опасно?

Дополнительные методики обследования

Холтер

Метод долговременного изучения работы сердца, возможный благодаря переносному компактному магнитофону, который способен фиксировать результаты на магнитную пленку. Метод особенно хорош, когда необходимо исследовать периодически возникающие патологии, их частоту и время появления.

Беговая дорожка

В отличие от обычной ЭКГ, записывающейся в состоянии покоя, данный метод основывается на анализе результатов после физической нагрузки. Чаще всего это используется для оценки риска возможных патологий, не выявленных на стандартной ЭКГ, а также при назначении курса реабилитации пациентам, перенесшим инфаркт.

Фонокардиография

Позволяет анализировать тоны и шумы сердца. Их продолжительность, периодичность и время возникновения соотносятся с фазами сердечной активности, что дает возможность оценить работу клапанов, риски развития эндо- и ревмокардита.

Стандартная ЭКГ представляет собой графическое изображение работы всех отделов сердца. На ее точность могут повлиять множество факторов, поэтому следует соблюдать рекомендации врача.

Обследование выявляет большую часть патологий сердечно-сосудистой системы, однако для точного диагноза могут потребоваться дополнительные анализы.

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

Как провести расшифровку анализа ЭКГ, норма и отклонения, патологии и принцип диагностики

Сердечно-сосудистые заболевания – самая распространенная причина смерти людей в постиндустриальном обществе. Своевременная диагностика и терапия органов сердечно-сосудистой системы помогает снизить риск развития патологий сердца среди населения.

Электрокардиограмма (ЭКГ) – один из самых простых и информативных методов исследования сердечной деятельности. ЭКГ регистрирует электрическую активность сердечной мышцы и выводит информацию в виде зубцов на бумажную ленту.

Результаты ЭКГ используются в кардиологии для диагностики различных заболеваний. Самостоятельно расшифровывать ЭКГ сердца не рекомендуется, лучше обратиться к специалисту. Однако для получения общего представления стоит знать, что показывает кардиограмма.

Показания к проведению ЭКГ

В клинической практике выделяют несколько показаний к проведению электрокардиографии:

При плановом обследовании ЭКГ является обязательным методом диагностики. Могут быть и другие показания, которые определяет лечащий врач. Если у вас появились какие-либо другие тревожные симптомы – незамедлительно обратитесь к врачу, чтобы выявить их причину.

Как расшифровать кардиограмму сердца?

Строгий план расшифровки ЭКГ состоит из анализа полученного графика. На практике используют только суммарный вектор QRS-комплекса. Работа сердечной мышцы представлена в виде непрерывной линии с отметками и цифро-буквенными обозначениями. Расшифровать ЭКГ может при определенной подготовке любой человек, однако поставить правильный диагноз – только врач. Анализ ЭКГ требует знаний алгебры, геометрии и понимания буквенных обозначений.

Показатели ЭКГ, на которые необходимо обращать при расшифровке результатов:

Существуют строгие показатели нормы на ЭКГ, и любое отклонение уже является признаком нарушений в работе сердечной мышцы. Патологию сможет исключить только квалифицированный специалист – кардиолог.

Анализ кардиограммы

ЭКГ регистрирует сердечную активность в двенадцати отведениях: 6 отведений с конечностей (aVR, aVL, aVF, I, II, III) и шесть грудных отведений (V1-V6). Зубец P отображает процесс возбуждения и расслабления предсердий. Зубцы Q,S показывают фазу деполяризации межжелудочковой перегородки. R – зубец, обозначающий деполяризацию нижних камер сердца, а T-зубец – расслабление миокарда.

Комплекс QRS показывает время деполяризации желудочков. Время, затрачиваемое на прохождение электрического импульса от узла SA к AV-узлу, измеряется интервалом PR.

Компьютеры, встроенные в большинство устройств ЭКГ, способны измерять время, затрачиваемое на прохождение электрического импульса от узла SA до желудочков. Эти измерения могут помочь врачу оценить частоту сердечных сокращений и j,yfhe;bnm некоторые типы блокад сердца.

Компьютерные программы тоже могут интерпретировать ЭКГ результаты. И по мере совершенствования искусственного интеллекта и программирования они зачастую более точны. Однако интерпретация ЭКГ имеет достаточно много тонкостей, поэтому человеческий фактор по-прежнему остается важной частью оценки.

В электрокардиограмме могут быть отклонения от нормы, которые не влияют на качество жизни больного. Однако существуют стандарты нормальных показателей сердечной деятельности, которые приняты международным кардиологическим сообществом.

Исходя из этих стандартов нормальная электрокардиограмма у здорового человека выглядит следующим образом:

интервал RR – 0,6-1,2 секунды;
P-зубец – 80 миллисекунд;
PR-интервал –миллисекунд;
сегмент PR –миллисекунд;
комплекс QRS –миллисекунд;
J-зубец: отсутствуют;
сегмент ST –миллисекунд;
T-зубец – 160 миллисекунд;
интервал ST – 320 миллисекунд;
интервал QT – 420 миллисекунд или менее, если частота сокращений сердца составляет шестьдесят ударов в минуту.
инд.сок. – 17.3.

Патологические параметры ЭКГ

ЭКГ в норме и в патологии существенно отличается. Поэтому необходимо тщательно подходить к расшифровке кардиограммы сердца.

QRS-комплекс

Любая аномалия в электрической системе сердца вызывает удлинение QRS-комплекса. Желудочки имеют большую мышечную массу, чем предсердия, поэтому комплекс QRS значительно длиннее, чем зубец P. Длительность, амплитуда и морфология комплекса QRS полезны при выявлении сердечных аритмий, аномалий проводимости, гипертрофии желудочков, инфаркта миокарда, электролитных аномалий и других болезненных состояний.

Q, R, T, P, U зубцы

Патологические Q-зубцы возникают, когда электрический сигнал проходит через поврежденную сердечную мышцу. Они считаются маркерами перенесенного ранее инфаркта миокарда.

Депрессия R-зубцов, как правило, тоже связана с инфарктом миокарда, но еще она может быть вызвана блокадой левого пучка Гиса, синдромом WPW или гипертрофией нижних камер сердечной мышцы.

Инверсия зубца Т всегда считается ненормальным значением на ЭКГ ленте. Такая волна может быть признаком коронарной ишемии, синдрома Велленса, гипертрофии нижних сердечных камер или расстройства ЦНС.

Зубец P с увеличенной амплитудой может указывать на гипокалиемию и гипертрофию правого предсердия. И наоборот, зубец P с уменьшенной амплитудой может указывать на гиперкалиемию.

U-зубцы чаще всего наблюдаются при гипокалиемии, но могут присутствовать и при гиперкальциемии, тиреотоксикозе или приеме эпинефрина, антиаритмических препаратов класса 1А и 3. Нередко они встречаются при врожденном синдроме удлиненного интервала QT и при внутричерепном кровоизлиянии.

Перевернутый U-зубец может свидетельствовать о патологических изменениях в миокарде. Еще U-зубец иногда можно увидеть на ЭКГ у спортсменов.

QT, ST, PR интервалы

Удлинение QTc вызывает преждевременные потенциалы действия во время поздних фаз деполяризации. Это увеличивает риск развития желудочковых аритмий или фатальных фибрилляций желудочков. Более высокие показатели удлинения QTc наблюдаются у женщин, пациентов старшего возраста, гипертоников и у людей маленького роста.

Самые распространенные причины удлинения интервала QT – гипертония и прием определенных медикаментов. Расчет длительности интервала проводится по формуле Базетта. При этом признаке расшифровка электрокардиограммы должна выполняться с учетом истории болезни. Такая мера необходима для исключения наследственного влияния.

Депрессия ST интервала может указывать на ишемию коронарных артерий, трансмуральный инфаркт миокарда или гипокалемию.

Удлиненный интервал PR (более 200 мс) может указывать на сердечную блокаду первой степени. Удлинение может быть связано с гипокалиемией, острой ревматической лихорадкой или болезнью Лайма. Короткий PR-интервал (менее 120 мс) может быть связан с синдромом Вольфа-Паркинсона-Уайта или синдромом Лауна-Ганонга-Левайна. Депрессия сегмента PR может указывать на травмы предсердий или перикардит.

Примеры описания сердечного ритма и расшифровка ЭКГ

Нормальный синусовый ритм

Синусовый ритм – это любой сердечный ритм, в котором возбуждение сердечной мышцы начинается с синусового узла. Он характеризуется правильно ориентированными зубцами P на ЭКГ. По соглашению, термин «нормальный синусовый ритм» подразумевает не только нормальные зубцы P, но и все другие измерения ЭКГ.

Норма ЭКГ у взрослых:

скорость сердцебиения от 55 до 90 ударов в минуту;
регулярный ритм;
нормальный интервал PR, QT и QRS-комплекс;
QRS-комплекс положительный практически во всех отведениях (I, II, AVF и V3-V6) и отрицательный в aVR.

Синусовая брадикардия

Скорость биения сердца меньше 55 с синусовым ритмом принято называть брадикардией. ЭКГ расшифровка у взрослых должна учитывать все параметры: занятия спортом, курение, историю болезни. Потому что в некоторых случаях брадикардия – вариант нормы, особенно у спортсменов.

Патологическая брадикардия возникает при синдроме слабого синусового узла и фиксируется на ЭКГ в любое время суток. Такое состояние сопровождается постоянными обмороками, бледностью и гипергидрозом. В крайних случаях при злокачественной брадикардии назначают электрокардиостимуляторы.

Признаки патологической брадикардии:

скорость сердцебиения меньше 55 ударов в минуту;
синусовый ритм;
зубцы P вертикальные, последовательные и нормальные по морфологии и продолжительности;
интервал PR от 0,12 до 0,20 секунд;

Синусовая тахикардия

Правильный ритм с высокой частотой сердечных сокращений (выше 100 ударов в минуту) принято называть синусовой тахикардией. Обратите внимание, что нормальный сердечный ритм варьируется в зависимости от возраста, например, у младенцев ЧСС может достигать 150 ударов в минуту, что считается нормой.

Совет! В домашних условиях при сильной тахикардии может помочь сильный кашель или надавливание на глазные яблоки. Эти действия стимулируют блуждающий нерв, который активирует парасимпатическую нервную систему, заставляя сердце биться медленнее.

Признаки патологической тахикардии:

ЧСС выше ста ударов в минуту;
синусовый ритм;
зубцы P вертикальные, последовательные и нормальные в морфологии;
интервал PR колеблется между 0,12-0,20 секундами и сокращается с увеличением частоты сердечных сокращений;
QRS-комплекс менее 0,12 секунд.

Мерцательная аритмия

Фибрилляция предсердий – это патологический сердечный ритм, характеризующийся быстрым и нерегулярным сокращением предсердий. Большинство эпизодов протекает бессимптомно. Иногда приступ сопровождается следующими симптомами: тахикардией, обмороком, головокружением, одышкой или болью в груди. Болезнь связана с повышенным риском развития сердечной недостаточности, деменции и инсульта.

Признаки фибрилляции предсердий:

ЧСС неизменно или ускорено;
зубцы P отсутствуют;
электрическая активность хаотическая;
RR интервалы нерегулярные;
QRS-комплекс менее 0,12 секунд (в редких случаях QRS-комплекс удлиняется).

Важно! Несмотря на вышеперечисленные пояснения с расшифровкой данных, заключение по ЭКГ должен ставить только квалифицированный специалист – кардиолог или общий врач. Расшифровка электрокардиограммы и дифференциальная диагностика требует высшего медицинского образования.

Как «прочитать» на ЭКГ инфаркт миокарда?

У начинающих изучение кардиологии студентов зачастую возникает вопрос, как научиться правильно читать кардиограмму и выявить инфаркт миокарда (ИМ)? «Прочесть» сердечный приступ на бумажной ленте можно по нескольким признакам:

возвышение сегмента ST;
остроконечный зубец T;
глубокий зубец Q или его отсутствие.

В разборе результатов электрокардиографии в первую очередь идентифицируют эти показатели, а потом разбираются с другими. Иногда самым ранним признаком острого инфаркта миокарда является только остроконечный Т-зубец. На практике это встречается довольно редко, потому что он появляется только через 3-28 минут после начала сердечного приступа.

Остроконечные T-зубцы следует отличать от пиковых T-зубцов, связанных с гиперкалиемией. В первые несколько часов сегменты ST обычно растут. Патологические зубцы Q могут появляться в течение нескольких часов или через 24 часа.

Нередко возникают долгосрочные изменения ЭКГ, например, постоянные Q-волны (в 93% случаев) и остроконечные T-зубцы. Стабильное повышение сегмента ST происходит редко, за исключением аневризмы желудочков.

Существуют широко исследованные клинические решения, такие как шкала ТИМИ, которые помогают прогнозировать и диагностировать инфаркт миокарда на основе клинических данных. Например, баллы ТИМИ часто используются для прогнозирования состояния пациентов с симптомами ИМ. Основываясь на симптомах и результатах электрокардиографии, практикующие врачи могут различать нестабильную стенокардию и ИМ в условиях неотложной помощи.

ЭКГ расшифровка - норма, показатели, таблица

Электрокардиограмма (ЭКГ) является инструментальным диагностическим методом, определяющим патологические процессы в сердце путем регистрации сердечных электрических импульсов. Графическое изображение активности сердечной мускулатуры под электроимпульсным воздействием, дает возможность кардиологу вовремя выявить наличие или развитие сердечных патологий.

Показатели расшифровки ЭКГ помогают с большой достоверностью определить:

Частоту и ритмичность сердечного сокращения;
Вовремя диагностировать острые или хронические процессы в сердечной мышце;
Расстройства проводящей системы сердца и его самостоятельных ритмических сокращений;
Увидеть гипертрофические изменения в его отделах;
Выявить во всем организме нарушения в водно-электролитном балансе и внесердечные патологии (легочное сердце).

Показания к ЭКГ

Необходимость проведения электрокардиографического обследования обусловлена проявлением определенной симптоматики:

наличием синхронных или периодических шумов в сердце;
синкопальных признаков (обмороки, кратковременная утрата сознания);
приступами судорожных припадков;
параксизмальной аритмии;
проявления ИБС (ишемии) или инфарктных состояний;
появление болей в сердце, одышки, внезапной слабости, синюшности кожных покровов у пациентов с наличием кардиологических заболеваний.

ЭКГ исследование используют для диагностирования системных заболеваний, мониторинга пациентов в состоянии наркоза или перед операцией. Перед диспансеризацией пациентов, переступивших 45 летний рубеж.

ЭКГ обследование является обязательным для лиц, проходящих медицинскую комиссию (пилоты, шоферы, машинисты и т. д.) или связанных с вредным производством.

Общие принципы ЭКГ анализа

Тело человека обладает высокой электропроводимостью, что позволяет считывать со своей поверхности потенциальную энергию сердца. В этом помогают подведенные к различным участкам тела электроды. В процессе возбуждения сердечной мышцы электрическими импульсами, происходит колебание разности напряжений между определенными точками отведения, которое регистрируется электродами, расположенными на теле – на груди и конечностях.

Определенное движение и величина напряжения в период систолы и диастолы (сокращения и расслабления) сердечной мышцы изменяется, колеблется напряжение, это и фиксируется на диаграммной бумажной ленте кривой линией – зубцами, выпуклостью и вогнутостью. Создают сигналы и формируют вершины треугольных зубцов электроды, размещенные на конечностях (стандартные отведения).

Шесть отведений, расположенных на груди, отображают сердечную активность в горизонтальном положении – от V1 до V6.

Отведение (I) – отображает уровень напряжения в промежуточной цепи электродов размещенных на левом и правом запястье руки (I=ЛР+ПР).
(II) –фиксирует на ленте электрическую активность в цепи – голеностопа левой ноги + запястья правой руки).
Отведенье (III) – характеризует напряжение в цепи закрепленных электродов запястья левой руки и голеностопа левой ноги (ЛР + ЛН).

По необходимости устанавливают дополнительные отведения, усиленные – «aVR», «aVF» и «aVL».

Расшифровка ЭКГ диаграммы, фото

Общие принципы расшифровки кардиограммы сердца основаны на показаниях элементов кривой кардиографии на диаграммной ленте.

Зубцы и выпуклости на диаграмме обозначают заглавными буквами латинского алфавита – «P», «Q», «R», «S», «T»

Выпуклость (зубец или вогнутость) «Р» отображает функцию предсердий (их возбуждение), а весь комплекс, направленного вверх зубца – «QRS», наибольшее распространение импульса по сердечным желудочкам.
Выпуклость «Т» характеризует восстановление потенциальной энергии миокарда (среднего слоя сердечной мышцы).
Особенное внимание при расшифровке ЭКГ у взрослых уделяется расстоянию (сегменту) между соседними возвышениями – «Р-Q» и «S-T», отображающих задержку электрических импульсов между сердечными желудочками и предсердием, а сегмент «ТР» - расслабление сердечной мышцы в интервале (диастоле).
Интервалы, на кардиографической линии включают и возвышенности и сегменты. К примеру – «Р-Q» или «Q-Т».

Каждый элемент на графическом изображение свидетельствует об определенных процессах, происходящих в сердце. Именно по показателям этих элементов (длине, высоте, ширине), расположению относительно изолинии, особенностям, согласно различных расположений на теле электродов (отведений), врач может выявить пораженные участки миокарда, основываясь на показания динамических аспектов энергии сердечной мышцы.

Расшифровка ЭКГ - норма у взрослых, таблица

Анализ результата ЭКГ расшифровки проводится по оценке данных в определенной последовательности:

Определение показателей сердечного ритма. При одинаковом интервале между «R» зубцами, показатели соответствуют норме.
Подсчитывается скорость сердечного сокращения. Определяется это просто – время записи ЭКГ распределяется на количество клеточек интервала между «R» зубцами. При хорошей кардиограмме сердца, частота сокращений сердечной мышцы должна быть в рамках, не превышающих 90 уд/мин. У здорового сердца должен быть синусовый ритм, он определяется в основном по возвышенности «Р», отображающий возбуждение предсердий. По волновому движению данный показатель нормы равен 0,25 мВ с продолжительностью 100 мс.
Норма размера глубины зубца «Q» не должна быть больше 0,25% от колебаний возвышенности «R» и ширины 30 мс.
Широта колебаний «R» возвышенности, при нормальной работе сердца может отображаться с большим диапазоном в пределах от 0,5-2,5 мВ. А время активации возбуждения над зоной правой сердечной камеры – V1-V2 равно 30 мс. Над зоной левой камеры – V5 и V6 оно соответствует 50 мс.
По максимальной длине зубца «S», его размеры в норме при наибольшем отведении не могут переступать порог в 2,5 мВ.
Амплитуда колебаний «Т» возвышенности, отображающей восстановительные клеточные процессы исходного потенциала в миокарде, должна равняться ⅔ колебаний зубца «R». Нормальный интервал (ширина) «Т» возвышенности может варьироваться () мс.
Нормальный показатель ширины комплекса возбуждения желудочков (QRS) составляет 100 мс. Замеряется по интервалу начала «Q» и окончания «S» зубцов. Нормальная амплитуда продолжительности «R» и «S» зубцов определяется электрической сердечной активностью. Продолжительность по максимуму должна быть в пределах 2,6 мВ.

Дата публикации статьи: 02.03.2017

Дата обновления статьи: 29.05.2019

Принцип метода

Что еще важно знать об электрокардиографии

Стандартные отведения:

I – первое;
II – второе;
Ш – третье;
AVL (аналог первого);
AVF (аналог третьего);
AVR (зеркальное отображение всех отведений).

Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Из чего состоит электрокардиограмма

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Как расшифровать кардиограмму

Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам:
ЧСС=60/((R-R (в мм)*0,02))
При записи кардиограммы на скорости 25мм/сек:
ЧСС=60/((R-R (в мм)*0,04)
Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:

При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

Как выглядит ЭКГ в норме и при патологии

Важно помнить!

Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Параметры ЭКГ	Показатели нормы	Как расшифровать отклонения от нормы на кардиограмме, и о чем они свидетельствуют
Расстояние R–R–R	Все промежутки между зубцами R одинаковые	Разные промежутки могут говорить о мерцательной аритмии, экстрасистолии, слабости синусового узла, сердечной блокаде
Частота сокращений сердца	В диапазоне от 60 до 90 уд./мин	Тахикардия – когда ЧСС больше 90/мин Брадикардия – показатель менее 60/мин
Зубец Р (сокращение предсердий)	Обращен вверх по типу дуги, высотой около 2 мм, предшествует каждому зубцу R. Может отсутствовать в III, V1 и AVL	Высокий (более 3 мм), широкий (более 5 мм), в виде двух половинок (двугорбый) – утолщение миокарда предсердий
		Вообще отсутствует в отведениях I, II, FVF, V2 – V6 – ритм исходит не из синусового узла
		Несколько мелких зубцов в виде ˮпилыˮ между зубцами R – мерцание предсердий
Интервал Р–Q	Горизонтальная линия между зубцами Р и Q 0,1–0,2 секунды	Если он удлинен (более 1 см при записи 50 мм/сек) – сердца
Интервал Р–Q	Горизонтальная линия между зубцами Р и Q 0,1–0,2 секунды	Укорочение (менее 3 мм) – синдром WPW
Комплекс QRS	Продолжительность около 0,1 сек (5 мм), после каждого комплекса идет зубец Т и есть промежуток горизонтальной линии	Расширение желудочкового комплекса говорит о гипертрофии миокарда желудочков,
		Если между высокими комплексами, обращенными вверх, нет промежутков (идут непрерывно), это говорит о или фибрилляции желудочков
		Имеет вид ˮфлажкаˮ – инфаркт миокарда
Зубец Q	Обращен вниз, глубиной менее ¼ R, может отсутствовать	Глубокий и широкий зубец Q в стандартных или грудных отведениях говорит об остром или перенесенном инфаркте миокарда
Зубец R	Самый высокий, обращен вверх (около 10–15 мм), остроконечный, есть во всех отведениях	Может иметь разную высоту в разных отведениях, но если он более 15–20 мм в отведениях I, AVL, V5, V6, это может говорить о . Зазубренный на вершине R в виде буквы М говорит о блокаде ножек пучка Гиса.
Зубец S	Есть во всех отведениях, обращен вниз, остроконечный, может иметь разную глубину: 2–5 мм в стандартных отведениях	В норме в грудных отведениях его глубина может быть столько же миллиметров как и высота R, но не должна превышать 20 мм, а в отведениях V2–V4 глубина S такая же, как высота R. Глубокий или зазубренный S в III, AVF, V1, V2 – гипертрофия левого желудочка.
Сегмент S–T	Соответствует горизонтальной линии между зубцами S и T	Отклонение электрокардиографической линии вверх или вниз от горизонтальной плоскости более чем на 2 мм говорит об ишемической болезни, стенокардии или инфаркте миокарда
Зубец Т	Обращен вверх в виде дуги высотой менее ½ R, в V1 может иметь такую же высоту, но не должен быть выше	Высокий, остроконечный, двугорбый Т в стандартных и грудных отведениях говорит об ишемической болезни и перегрузке сердца
Зубец Т		Зубец Т, сливающийся с интервалом S–T и зубцом R в виде дугообразного ˮфлажкаˮ говорит об остром периоде инфаркта

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Электрокардиограмма – это диагностический метод, позволяющий определить функциональное состояние важнейшего органа человеческого тела – сердца. Большинство людей хотя бы раз в жизни имело дело с подобной процедурой. Но получив на руки результат ЭКГ, далеко не всякий человек, разве что имеющий медицинское образование, сможет разобраться в терминологии, используемой в кардиограммах.

Что такое кардиография

Суть кардиографии состоит в исследовании электрических токов, возникающих при работе сердечной мышцы. Преимуществом данного метода является его относительная простота и доступность. Кардиограммой, строго говоря, принято называть результат измерения электрических параметров сердца, выведенных в виде временного графика.

Создание электрокардиографии в ее современном виде связано с именем голландского физиолога начала 20 века Виллема Эйнтховена, разработавшего основные методы ЭКГ и терминологию, используемую врачами и поныне.

Благодаря кардиограмме возможно получение следующей информации о сердечной мышце:

Частота сердечных сокращений,
Физическое состояние сердца,
Наличие аритмий,
Наличие острых или хронических повреждений миокарда,
Наличие нарушений обмена веществ в сердечной мышце,
Наличие нарушений электрической проводимости,
Положение электрической оси сердца.

Также электрокардиограмма сердца может использоваться для получения информации о некоторых заболеваниях сосудов, не связанных с сердцем.

ЭКГ обычно проводится в следующих случаях:

Ощущение аномального сердцебиения;
Приступы одышки, внезапной слабости, обмороки;
Боли в сердце;
Шумы в сердце;
Ухудшение состояния больных сердечно-сосудистыми заболеваниями;
Прохождение медкомиссий;
Диспансеризация людей старше 45 лет;
Осмотр перед операцией.

Беременности;
Эндокринных патологиях;
Нервных заболеваниях;
Изменениях в показателях крови, особенно при увеличении холестерина;
Возрасте старше 40 лет (раз в год).

Где можно сделать кардиограмму?

Если вы подозреваете, что у вас с сердцем не все в порядке, то можно обратиться к терапевту или кардиологу, чтобы он дал бы вам направление на ЭКГ. Также на платной основе кардиограмму можно сделать в любой поликлинике или больнице.

Методика проведения процедуры

Запись ЭКГ обычно проводится в лежачем положении. Для снятия кардиограммы используется стационарный или переносной аппарат – электрокардиограф. Стационарные аппараты устанавливаются в медицинских учреждениях, а переносные используются бригадами неотложной помощи. В аппарат поступает информация об электрических потенциалах на поверхности кожи. Для этого применяются электроды, прикрепляемые к области груди и конечностям.

Эти электроды называются отведениями. На груди и конечностях обычно устанавливается по 6 отведений. Грудные отведения обозначаются V1-V6, отведения на конечностях называются основными (I,II,III) и усиленными (aVL, aVR, aVF). Все отведения дают несколько разную картину колебаний, однако суммировав информацию со всех электродов, можно выяснить детали работы сердца в целом. Иногда используются дополнительные отведения (D, А, I).

Обычно кардиограмма выводится в виде графика на бумажный носитель, содержащий миллиметровую разметку. Каждому отведению-электроду соответствует свой график. Стандартная скорость движения ленты составляет 5 см/c, может применяться и другая скорость. В кардиограмме, выводимой на ленту, также могут указываться основные параметры, показатели нормы и заключение, сгенерированные автоматически. Также данные могут записываться в память и на электронные носители.

После проведения процедуры обычно требуется расшифровка кардиограммы опытным врачом-кардиологом.

Холтеровское мониторирование

Помимо стационарных аппаратов существуют и портативные аппараты для суточного (холтеровского) мониторинга. Они прикрепляются к телу пациента вместе с электродами и записывают всю информацию, поступающую в течение длительного периода времени (обычно в течение суток). Этот метод дает гораздо более полную информацию о процессах в сердце по сравнению с обычной кардиограммой. Так, например, при снятии кардиограммы в стационарных условиях пациент должен находиться в состоянии покоя. Между тем, некоторые отклонения от нормы могут проявляться при физических нагрузках, во сне и т.д. Холтеровское мониторирование дает информацию о подобных явлениях.

Прочие типы процедур

Существует и еще несколько методов проведения процедуры. Например, это мониторинг с физической нагрузкой. Отклонения от нормы обычно более выражены на ЭКГ с нагрузкой. Наиболее распространенным способом обеспечить организму необходимую физическую нагрузку является беговая дорожка. Этот способ полезен в тех случаях, когда патологии могут проявляться лишь в случае усиленной работы сердца, например, при подозрении на ишемическую болезнь.

При фонокардиографии записываются не только электрические потенциалы сердца, но и звуки, которые при этом возникают в сердце. Процедура назначается, когда необходимо уточнить возникновение шумов в сердце. Данный метод нередко используется при подозрении на пороки сердца.

Необходимо, чтобы во время процедуры пациент был спокоен. Между физическими нагрузками и процедурой должен пройти определенный промежуток времени. Также не рекомендуется проходить процедуру после еды, употребления алкоголя, напитков, содержащих кофеин, или сигарет.

Причины, способные повлиять на ЭКГ:

Время суток,
Электромагнитный фон,
Физические нагрузки,
Прием пищи,
Положение электродов.

Типы зубцов

Сначала следует немного рассказать о том, как работает сердце. Оно имеет 4 камеры – два предсердия, и два желудочка (левые и правые). Электрический импульс, благодаря которому оно сокращается, формируется, как правило, в верхней части миокарда – в синусовом водителе ритма – нервном синоатриальном (синусном) узле. Импульс распространяется по сердцу вниз, сначала затрагивая предсердия и заставляя их сокращаться, затем проходит атриовентрикулярный нервный узел и другой нервный узел – пучок Гиса, и достигает желудочков. Основную нагрузку по перекачке крови на себя берут именно желудочки, особенно левый, задействованный в большом круге кровообращения. Этот этап называется сокращением сердца или систолой.

После сокращения всех отделов сердца настает время их расслабления – диастолы. Затем цикл повторяется снова и снова – этот процесс и называется сердцебиением.

Состояние сердца, при котором не происходит никаких изменений в распространении импульсов, отражается на ЭКГ в виде прямой горизонтальной линии, называемой изолинией. Отклонение графика от изолинии называется зубцом.

Одно сердечное сокращение на ЭКГ содержит шесть зубцов: P, Q, R, S, T, U. Зубцы могут быть направлены, как верх, так и вниз. В первом случае они считаются положительными, во втором – отрицательными. Зубцы Q и S всегда положительны, а зубец R всегда отрицателен.

Зубцы отражают различные фазы сокращения сердца. P отражает момент сокращения и расслабления предсердий, R – возбуждения желудочков, T – расслабления желудочков. Также используются специальные обозначения для сегментов (промежутков между соседними зубцами) и интервалов (участков графика, включающих сегменты и зубцы) например, PQ, QRST.

Соответствие стадий сокращения сердца и некоторых элементов кардиограмм:

P – сокращение предсердий;
PQ – горизонтальная линия, переход разряда от предсердий через атриовентрикулярный узел на желудочки. Зубец Q может отсутствовать в норме;
QRS – желудочковый комплекс, наиболее часто использующийся в диагностике элемент;
R – возбуждение желудочков;
S – расслабление миокарда;
T – расслабление желудочков;
ST – горизонтальная линия, восстановление миокарда;
U – может отсутствовать в норме. Причины появления зубца однозначно не выяснены, однако зубец имеет ценность для диагностики некоторых заболеваний.

Ниже приведены некоторые отклонения от нормы на ЭКГ и их возможные объяснения. Эта информация, разумеется, не отменяет того факта, что целесообразнее доверить расшифровку профессионалу-кардиологу, который лучше знает все нюансы отклонений от норм и связанных с ним патологий.

Основные отклонения от нормы и диагноз

Описание	Диагноз
Расстояние между зубцами R неодинаково	мерцательная аритмия, сердечная блокада, слабость синусного узла, экстрасистолия
Зубец P слишком высокий (более 5 мм), слишком широкий (более 5 мм), состоит их двух половин	утолщение предсердий
Зубец P отсутствует на всех отведениях, кроме V1	ритм исходит не из синусного узла
Интервал PQ удлинен	атриовентрикулярная блокада
Расширение QRS	гипертрофия желудочков, блокада ножек пучка Гиса
Нет промежутков между QRS	пароксизмальная тахикардия, фибрилляция желудочков
QRS в виде флажка	инфаркт
Глубокий и широкий Q	инфаркт
Широкий R (более 15 мм) в отведениях I,V5,V6	гипертрофия левого желудочка, блокада ножек пучка Гиса
Глубокий S в III, V1,V2	гипертрофия левого желудочка
S-T выше или ниже изолинии более чем на 2 мм	ишемия или инфаркт
Высокий, двугорбый, остроконечный T	перегрузка сердца, ишемия
Т сливающийся с R	острый инфаркт

Таблица параметров кардиограммы у взрослых

Норма длительности элементов кардиограммы у детей

Нормы, указанные в таблице, также могут зависеть от возраста.

Ритмичность сокращений

Нарушение ритмичности сокращений называется . Нерегулярность ритма при аритмии измеряется в процентах. О неправильном ритме свидетельствует отклонение расстояния между аналогичными зубцами более чем на 10%. Синусовая аритмия, то есть, аритмия, сочетающаяся с синусовым ритмом, может быть вариантом нормы для подростков и молодых людей, но в большинстве случаях свидетельствует о начале патологического процесса.

Разновидностью аритмии является экстрасистолия. Он ней говорят в том случае, когда наблюдаются внеочередные сокращения. Единичные экстрасистолии (не более 200 в сутки при холтеровском мониторировании) могут наблюдаться и у здоровых людей. Частые экстрасистолии, появляющиеся на кардиограмме в количестве нескольких штук могут свидетельствовать об ишемии, миокардите, пороках сердца.

Частота сердечного ритма

Этот параметр наиболее прост и понятен. Он определяет количество сокращений за одну минуту. Количество сокращений может быть выше нормы (тахикардия) или ниже нормы (брадикардия). Норма частоты сердечного ритма у взрослых может составлять от 60 до 80 ударов. Однако, норма в данном случае понятие относительное, поэтому брадикардия и тахикардия далеко не всегда могут быть свидетельством патологии. Брадикардия может наблюдаться во время сна или у тренированных людей, а тахикардия – при стрессах, после физических нагрузок или при повышенной температуре.

Нормы частоты сердечных сокращений для детей разных возрастов

Фото: Africa Studio/Shutterstock.com

Типы сердечного ритма

Существует несколько типов сердечного ритма в зависимости от того, где начинает распространяться нервный импульс, приводящий к сокращению сердца:

Синусовый,
Предсердный,
Атриовентрикулярный,
Желудочковый.

В норме ритм всегда синусовый. При этом синусовый ритм может сочетаться как с ЧСС выше нормы, так и с ЧСС ниже нормы. Все остальные типы ритмов являются свидетельством проблем с сердечной мышцей.

Предсердный ритм

Предсердный ритм также нередко появляется на кардиограмме. Является ли предсердный ритм нормальным или же это разновидность патологии? В большинстве случаев предсердный ритм на ЭКГ не является нормальным. Тем не менее, это сравнительно легкая степень нарушения сердечного ритма. Она возникает в случае угнетения или нарушения работы синусного узла. Возможные причины – ишемия, гипертония, синдром слабости синусного узла, эндокринные нарушения. Тем не менее, отдельные эпизоды предсердных сокращений могут наблюдаться и у здоровых людей. Данный тип ритма может принимать как характер брадикардии, так и характер тахикардии.

Атриовентрикулярный ритм

Ритм, исходящий из атриовентрикулярного узла. При атриовентрикулярном ритме частота пульса, как правило, падает до величины менее 60 ударов в минуту. Причины – слабость синусного узла, атриовентрикулярная блокада, прием некоторых препаратов. Атриовентрикулярный ритм, сочетающийся с тахикардией, может встречаться при проведении операций на сердце, ревматизме, инфаркте.

Желудочковый ритм

При желудочковом ритме сократительные импульсы распространяются из желудочков. Частота сокращений падает до значения ниже 40 ударов в минуту. Наиболее тяжелая форма нарушения ритма. Встречается при остром инфаркте, пороках сердца, кардиосклерозе, недостаточности сердечного кровообращения, в предагональном состоянии.

Электрическая ось сердца

Еще одним важным параметром является электрическая ось сердца. Она измеряется в градусах и отражает направление распространения электрических импульсов. В норме она должна быть несколько наклонена к вертикали и составлять 30-69º. При угле в 0-30º говорят о горизонтальном расположении оси, при угле в 70-90º – о вертикальном. Отклонение оси в ту или иную сторону может свидетельствовать о каком-либо заболевании, например, о гипертонии или внутрисердечных блокадах.

Что означают заключения на кардиограммах?

Рассмотрим некоторые термины, которые может содержать расшифровка ЭКГ. Далеко не всегда они свидетельствуют о серьезных патологиях, однако в любом случае требуют обращению к врачу за консультацией, а иногда – дополнительных обследований.

Фото: Have a nice day Photo/Shutterstock.com

Атриовентрикулярная блокада

Отражается на графике в виде увеличения длительности интервала P-Q. 1 степень болезни отражается в виде простого удлинения интервала. 2 степень сопровождается отклонением параметров QRS (выпадением данного комплекса). При 3 степени отсутствует связь между P и желудочковым комплексом, что означает, что желудочки и предсердия работают каждые в своем ритме. Синдром в 1 и 2 стадии не опасен для жизни, однако требует лечения, поскольку может перейти в чрезвычайно опасную 3 стадию, при которой высок риск остановки сердца.

Эктопический ритм

Любой сердечный ритм, не относящийся к синусовому. Может свидетельствовать о наличии блокад, ишемической болезни сердца или же являться вариантом нормы. Также может появляться в результате передозировки гликозидов, нейроциркуляторной дистонии, гипертонии.

Синусовая брадикардия или тахикардия

Синусовый ритм на ЭКГ, частота которого ниже (брадикардия) или выше (тахикардия) пределов нормы. Может являться как вариантом нормы, так и быть симптомом некоторых патологий. Однако в последнем случае этот симптом, скорее всего не будет единственным, указанным в расшифровке кардиограммы.

Неспецифические изменения ST-T

Что это такое? Эта запись говорит о том, что причины изменения интервала неясны, и требуется дополнительные исследования. Может свидетельствовать о нарушении обменных процессов в организме, например изменении баланса ионов калия, магния, натрия или же эндокринных нарушениях.

Нарушения, связанные с проводимостью внутри желудочков

Как правило, связаны с нарушением проводимости внутри нервного пучка Гиса. Может затрагивать ствол пучка или его ножки. Может приводить к запаздыванию сокращения одного из желудочков. Прямая терапия блокад пучка Гиса не проводится, лечится лишь заболевание, их вызвавшее.

Неполная блокада правой ножки пучка Гиса (НБПНПГ)

Распространенное нарушение желудочковой проводимости. В большинстве случаев, однако, оно не ведет к развитию патологий и не является их следствием. Если больной не имеет проблем с сердечно-сосудистой системой, то данный симптом не требует лечения.

Полная блокада правой ножки пучка Гиса (ПБПНПГ)

Это нарушение является более серьезным, по сравнению с неполной блокадой. Может свидетельствовать о поражениях миокарда. Обычно возникает у людей старшего и пожилого возраста, у детей и подростков обнаруживается редко. Возможные симптомы – одышка, головокружение, общая слабость и усталость.

Блокада передней ветви левой ножки пучка Гиса (БПВЛНПГ)

Встречается у пациентов, имеющих гипертензию, перенесших инфаркт. Может также свидетельствовать о кардиомиопатиях, кардиосклерозе, дефекте межпредсердной перегородки, недостаточности митрального клапана. Не имеет характерных симптомов. Наблюдается в основном у пожилых людей (старше 55 лет).

Блокада задней ветви левой ножки пучка Гиса (Б3ВЛНПГ)

Как отдельный симптом встречается редко, как правило, сочетается с блокадой правой ножки пучка. Может свидетельствовать об инфаркте, кардиосклерозе, кардиомиопатии, кальцинозе проводящей системы. О блокаде свидетельствует отклонение в электрической оси сердца вправо.

Метаболические изменения

Отражают нарушения питания сердечной мышцы. Прежде всего, это касается баланса калия, магния, натрия и . Синдром не является самостоятельным заболеванием, а свидетельствует о других патологиях. Может наблюдаться при ишемии, кардиомиопатии, гипертонии, ревматизме, кардиосклерозе.

Низкий вольтаж ЭКГ

Электроды, установленные на теле пациента, улавливают токи определенного напряжения. Если параметры напряжения ниже нормы, то говорят о низком вольтаже. Это свидетельствует о недостаточной внешней электрической активности сердца и может являться следствием перикардита или ряда других заболеваний.

Пароксизмальная тахикардия

Редкое состояние, отличающееся от обычной (синусовой) тахикардии, прежде всего, тем, что при ней наблюдается очень высокая частота сердечных сокращений – более 130 уд/c. Кроме того, в основе пароксизмальной тахикардии лежит неправильная циркуляция электрического импульса в сердце.

Мерцательная аритмия

В основе мерцательной аритмии лежат мерцание или трепетание предсердий. Аритмия, вызванная мерцанием предсердий, может встречаться и при отсутствии патологий сердца, например, при диабете, интоксикациях, а также при табакокурении. Трепетание предсердий может быть характерно для кардиосклероза, некоторых видов ишемической болезни, воспалительных процессов миокарда.

Синоатриальная блокада

Затруднение выхода импульса из синусного (синоатриального) узла. Этот синдром является разновидностью синдрома слабости синусного узла. Встречается редко, преимущественно у пожилых людей. Возможные причины – ревматизм, кардиосклероз, кальциноз, тяжелая степень гипертонии. Может вести к тяжелой брадикардии, обморокам, судорогам, нарушениям дыхания.

Гипертрофические состояния миокарда

Свидетельствуют о перегрузке тех или иных отделов сердца. Организм чувствует данную ситуацию и реагирует на нее при помощи утолщения мышечных стенок соответствующего отдела. В некоторых случаях причины состояния могут быть наследственными.

Гипертрофия миокарда

Общая гипертрофия миокарда является защитной реакцией, свидетельствующей о чрезмерной нагрузке на сердце. Может приводить к аритмии или сердечной недостаточности. Иногда является следствием перенесенного инфаркта. Разновидностью болезни является гипертрофическая кардиомиопатия – наследственное заболевание, приводящее к неправильному расположению сердечных волокон и несущее в себе риск внезапной остановки сердца.

Гипертрофия левого желудочка

Наиболее часто встречающийся симптом, который не всегда свидетельствует о тяжелых патологиях сердца. Может быть характерен для артериальной гипертензии, ожирения, некоторых пороков сердца. Иногда наблюдается и у тренированных людей, людей, занимающихся тяжелым физическим трудом.

Гипертрофия правого желудочка

Более редкий, но и в то же время гораздо более опасный признак, чем гипертрофия левого желудочка. Свидетельствует о недостаточности легочного кровообращения, тяжелых легочных заболеваниях, пороках клапанов или о тяжелых пороках сердца (тетрада Фалло, дефект межжелудочковой перегородки).

Гипертрофия левого предсердия

Отражается в виде изменения зубца P на кардиограмме. При данном симптоме зубец имеет двойную вершину. Свидетельствует о митральном или аортальном стенозе, гипертонии, миокардите, кардиомиопатиях. Приводит к болям в груди, одышке, повышенной утомляемости, аритмиям, обморокам.

Гипертрофия правого предсердия

Встречается реже, чем гипертрофия левого предсердия. Может иметь множество причин – легочные патологии, хронические бронхиты, эмболии артерий, пороки трехстворчатого клапана. Иногда наблюдается при беременности. Может приводить к нарушениям кровообращения, отекам, одышке.

Нормокардия

Под нормокардией или нормосистолией подразумевается нормальная частота сердечных сокращений. Однако наличие нормосистолии само по себе не является свидетельством того, что ЭКГ в норме и с сердцем все в порядке, так как она может не исключать других патологий, например аритмий, нарушений проводимости, и т.д.

Неспецифические изменения зубца T

Этот признак характерен примерно для 1% людей. Подобное заключение делается в том случае, если его не удается однозначно связать с каким-либо другим заболеванием. Таким образом, при неспецифических изменениях зубца T необходимы дополнительные исследования. Признак может быть характерен для гипертонии, ишемии, анемии и некоторых других заболеваний, а может встречаться и у здоровых людей.

Тахисистолия

Также часто называется тахикардией. Это общее название ряда синдромов, при которых наблюдается повышенная частота сокращений различных отделов сердца. Различают желудочковую, предсердную, суправентрикулярную тахисистолии. Такие виды аритмий, как пароксизмальная тахикардия, мерцание и трепетание предсердий также относятся к тахисистолиям. В большинстве случаев тахисистолии являются опасным симптомом и требуют серьезного лечения.

Депрессия ST сердца

Депрессия сегмента ST часто встречается при высокочастотных тахикардиях. Зачастую она свидетельствует о недостатке снабжения кислородом сердечной мышцы и может быть характерной для коронарного атеросклероза. При этом отмечается появление депрессии и у здоровых людей.

Пограничная ЭКГ

Это заключение нередко приводит в испуг некоторых пациентов, которые обнаружили ее на своих кардиограммах и склонны думать, что «пограничный» означает чуть ли не «предсмертный». На самом деле подобное заключение никогда не дается врачом, а генерируется программой, анализирующий параметры кардиограммы, на автоматической основе. Его смысл состоит в том, что ряд параметров выходит за пределы нормы, однако однозначно сделать вывод о наличии какой-то патологии невозможно. Таким образом, кардиограмма находится на границе между нормальной и патологической. Поэтому при получении такого заключения требуется консультация врача, и, возможно, все не так уж и страшно.

Патологическая ЭКГ

Что это такое? Это кардиограмма, на которой однозначно были обнаружены какие-то серьезные отклонения от нормы. Это могут быть аритмии, нарушения проводимости или питания сердечной мышцы. Патологические изменения требуют немедленной консультации кардиолога, который должен указать стратегию лечения.

Ишемические изменения на ЭКГ

Ишемическая болезнь вызывается нарушением кровообращения в коронарных сосудах сердца и может вести к таким тяжелым последствиям, как инфаркт миокарда. Поэтому выявление ишемических признаков на ЭКГ – очень важная задача. Ишемия на ранней стадии может диагностироваться по изменениям зубца T (подъему или опусканию). При более поздней стадии наблюдаются изменения сегмента ST, а при острой – изменения зубца Q.

Расшифровка ЭКГ у детей

В большинстве случаев расшифровка кардиограммы у детей несложна. Но параметры нормы и характер нарушений может отличаться по сравнению с аналогичными показателями у взрослых. Так, у детей в норме гораздо более частое сердцебиение. Кроме того, несколько отличаются размеры зубцов, интервалов и сегментов.

Своевременное лечение и диагностика работы системы кровообращения может существенно снизить риск развития опасных заболеваний.

Основные правила

При изучении результатов обследования пациента, врачи обращают внимание на такие составляющие ЭКГ, как:

Анализ кардиограммы

На сегодняшний день все эти показатели исследуют высокоточные электрокардиографы.

Синусовый ритм сердца

Источник возбуждения

Автономная нервная система сердца устроена таким образом, что процесс сокращения зависит от скопления нервных клеток в одной из зон сердца. В норме это синусовый узел, импульсы от которого расходятся по всей нервной системе сердца.

Детальную и исчерпывающую информацию о симптомах кардиосклероза сердца вы можете прочесть здесь.

Проводимость

Электрическая ось

Зубцы, сегменты и интервалы

Зубцы – участки ЭКГ, лежащие выше изолинии, их значение таково:

P – отражает процессы сокращения и расслабления предсердий.
Q, S – отражают процессы возбуждения межжелудочковой перегородки.
R – процесс возбуждения желудочков.
T – процесс расслабления желудочков.

Интервалы – участки ЭКГ, лежащие на изолинии.

PQ – отражает время распространения импульса от предсердий до желудочков.

Сегменты – участки ЭКГ, включающие в себя интервал и зубец.

QRST – длительность сокращения желудочков.
ST – время полного возбуждения желудочков.
TP – время электрической диастолы сердца.

Норма у мужчин и женщин

Расшифровка ЭКГ сердца и нормы показателей у взрослых представлены в этой таблице:

Здоровые детские результаты

Расшифровка результатов измерений ЭКГ у детей и их норма в этой таблице:

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Аритмия

Брадикардия

Тахикардия

Нарушение проводимости

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Почему могут быть различия в показателях

Разное время суток. Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
Нагрузки. Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
Прием пищи. Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
Электроды. Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
Фон. Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Редкий, но меткий инфаркт миокарда задней стенки левого желудочка - что это такое и почему опасно?

Дополнительные методики обследования

Холтер

Беговая дорожка

Фонокардиография

Напоследок предлагаем посмотреть видео-курс по расшифровке «ЭКГ под силу каждому»:

Расшифровка ЭКГ: комплекс QRS

Комплекс QRS - это желудочковый комплекс, который регистрируется во время возбуждения желудочков сердца. Это наибольшее отклонение на ЭКГ. Ширина комплекса QRS указывает на продолжительность внутрижелудочкового возбуждения и в норме составляет 0,06-0,08 (до 0,1) секунд. Ширина комплекса QRS несколько уменьшается с учащением сердечного ритма, и наоборот.

Продолжительность комплекса QRS определяется в стандартных отведениях (обычно во II) или усиленных отведениях;
Учитывается наибольшая ширина комплекса QRS у данного пациента;
В грудных отведениях ширина комплекса QRS на 0,01-0,02 с (1 клеточка) больше, чем в отведениях от конечностей;
Об уширении комплекса QRS говорят в том случае, если продолжительность превышает 0,1 с (5 клеточек);
В комплексе QRS анализируется: амплитуда, длительность, форма, электрическая ось.

Расшифровка электрокардиографии: норма и патологии

Электрокардиография (ЭКГ) – это инструментальный метод диагностики, который позволяет оценить работу сердца и отображает качество проведения электрических импульсов. Выводится результат на бумагу. Этот метод используется уже достаточно долго и остается основным в диагностировании сердечных заболеваний. Его популярность заключается в том, что он абсолютно безвреден, нет противопоказаний к его применению, а также на его проведение нужно всего несколько минут.

Проходить кардиограмму нужно каждому не зависимо от того есть жалобы или нет. То есть ЭКГ проводится во время регулярного профилактического осмотра раз в год, также при определенных жалобах и симптомах у пациентов.

Недавно я прочитала статью, в которой рассказывается о Монастырском чае для лечения заболеваний сердца. При помощи данного чая можно НАВСЕГДА вылечить аритмию, сердечную недостаточность, атеросклероз, ишемическую болезнь сердца, инфаркт миокарда и многие другие заболевания сердца, и сосудов в домашних условиях.

Я не привыкла доверять всякой информации, но решила проверить и заказала пакетик. Изменения я заметила уже через неделю: постоянные боли и покалывания в сердце мучившие меня до этого - отступили, а через 2 недели пропали совсем. Попробуйте и вы, а если кому интересно, то ниже ссылка на статью.

Например, можно отметить:

болевые ощущения в области сердца;
одышка;
перебои сердечной работы и изменения ритма, которые ощущает пациент;
артериальная гипертензия или гипотензия;
обморочные состояния;
головные боли и головокружения, а также боли в шее, спине, животе.

Также при обращении к специалистам пациентов старше 40 лет обязательно направляют на ЭКГ. Нужно отметить, что важно часто проходить это исследование пациентам с сахарным диабетом и ревматизмом, довольно часто проводится ЭКГ во время беременности и родов, перед проведением различных хирургических операций также исследуют работу сердца.

Если был перенесен ранее инфаркт или инсульт, то ЭКГ нужно делать часто, чтобы контролировать показатели работы сердца.

Показатели ЭКГ

Кардиограмма здорового человека состоит из таких элементов как:

Зубцы – это выпуклый или вогнутый элемент;
Сегмент – это часть линии, которая расположена между двумя зубцами;
Интервал – это элемент, состоящий из зубца и сегмента.

План расшифровки ЭКГ

Есть определенная схема, по которой врач расшифровывает результаты ЭКГ. А именно, проводится анализ 4 основных показателей:

Характер сердечного ритма и системы проводимости. В эту группу входит вычисление частоты сокращений сердца, оценивается их регулярность, а также оценивается проводимость и источник возбуждения в частности.
Определение электрической оси сердца (ЭОС). То есть проводится определение ОЭС в фронтальной плоскости, а также определяется в какой мере происходят повороты сердца в продольной и поперечной оси;
Анализируется предсердный зубец Р;
Анализируется основной комплекс QRS-T. Этот процесс разделяется на определение характера каждого элемента, то есть общий анализ комплекса, и анализ RS-T (сегмент), T (зубец), Q-T (интервал).

Регулярность и ЧСС

Для того чтобы оценить регулярность, то есть правильность ритма, врач оценивает продолжительность R-R, которые должны быть между очередными циклами. А именно у здорового человека продолжительность должна быть одинакова, различие может быть в пределах 10%. Все ситуации, которые выводят за рамки этого правила, диагностируют как неправильный или нерегулярный ритм сердца.

Для лечения cердечно-сосудистых заболеваний Елена Малышева рекомендует новый метод на основании Монастырского чая.

В его состав входит 8 полезных лекарственных растений, которые обладают крайне высокой эффективностью в лечении и профилактике аритмии, сердечной недостаточности, атеросклероза, ИБС, инфаркта миокарда, и многих других заболеваний. При этом используются только натуральные компоненты, никакой химии и гормонов!

При правильном ритме для вычисления ЧСС нужно длительность интервала R-R поделить на 60 (секунд).

Если ритм неправильный, то врач считает, сколько проявилось желудочковых комплексов за определенное количество времени. И таким образом подсчитывает частоту ритма.

Источник ритма

При анализе источника возбуждения оценивается, как распространяется импульс по ПП и ЛП. Это устанавливают по виду зубца Р. При нормальном состоянии он положительный, скругленный, располагается перед QRS. При патологических состояниях этот зубец имеет заостренную форму, а также он может быть раздвоенным.

При предсердном ритме Р может быть отрицательным (ІІ, ІІІ), а QRS неизмененные. Если ритмы исходят из АВ-узла, то зубец Р может не проявляться, то есть сливаться с желудочковым комплексом. А также если импульс сначала доходит до желудочков а потом до предсердий, то зубец Р отрицательного вида после комплекса QRS. Комплекс при этом не изменен.

Если проявляется желудочковый ритм, то Р с QRS не имеет связи, при этом комплекс расширен и деформирован.

Изучив методы Елены Малышевой в лечении ЗАБОЛЕВАНИЕ СЕРДЦА, а также восстановления и чистки СОСУДОВ - мы решили предложить его и вашему вниманию.

Для того чтобы оценить проводящую систему врач должен высчитать:

Продолжительность зубца Р. Именно он показывает, с какой скоростью импульс проходит по предсердиям. Он должен быть не больше 0,1 сек.
Продолжительность P-Q(R). Важен этот показатель в II отведении, так как он показывает длительность проведения импульса по ПП и ЛП, АВ-узлу и пучку Гиса. Норма – 0,12-0,2 сек.
Продолжительность QRS. Этот показатель проявляет скорость проведения импульса по ПЖ и ЛЖ. Норма становит – 0,08-0,09 сек.

Если увеличивается показатели длительности зубцов и интервалов, то значит что в отведении замедлено прохождение импульса.

Электрическая ось сердца

Можно высчитать положение ЭОС графическим способом. Для этого вычисляется алгебраическая сумма амплитуд всех элементов комплекса QRS в I и III отведениях. Эти отведения располагаются во фронтальной плоскости. Показатель, который получилась, откладывают на соответствующую ось (положительного или отрицательного вида) и в соответствующем отведении на условную систему координат.

Электрическая ось сердца

Также можно использовать и другой способ. При этом определяется угол. Эти измерения проводятся по 2 принципам. Первый заключается в том, что максимальное значение алгебраической суммы комплекса QRS регистрируется в отведении, которое соответствует расположению ЭОС. Среднее значение откладывается в том же отведении. Вторым принципом является то, что RS с алгебраической суммой равной нулю регистрируется в отведении, которое перпендикулярно ЭОС.

Определение поворота сердца вокруг продольной оси, которая условно проходит через верхний отдел сердца и его основание, заключается в определении конфигурации желудочкового комплекса в грудных отведениях. Это объясняется тем, что эти оси горизонтальные. Для определения поворота оценивается комплекс QRS в отведении V6.

Нарушение проводимости

Нарушение проводимости – это блокады, которые могут проявляться на разных этапах проводящей системы. Это нарушение может проявляться в 3 степенях. 1 – это когда импульсы проходят, но с задержкой. 2 – на этой стадии проводится только часть импульсов. 3 – это полная блокада, при этом импульс не проходит вовсе.

На электрокардиограмме 1 степень редко проявляется.

При синоаурикулярной блокаде 2 степени после сокращения может наступать пауза, которая по длительности занимает 2 цикла. То есть выпадает полный комплекс PQRST.

Атривентрикулярная блокада. При 1 степени проявляется замедление PQ, длительность этого интервала может увеличиваться до 0,2 сек. А желудочковый комплекс QRS при этом не изменяется, деформироваться он может, если замедляется проводимость во всех ножках Гиса одновременно.

При 2 степени АВ-блокады зубец Р проявляется регулярно, но комплекс QRS отсутствует за ним (интервал PQ также отсутствует). Проявляется желудочковый комплекс с регулярностью один раз, через 2-3 зубца Р. Это означает, что количество сокращений предсердий намного больше чем сокращений желудочков.

Блокады сердца на ЭКГ

3 степень АВ-блокады на ЭКГ выглядит как разделение зубца Р и комплекса QRS, то есть отсутствует интервал PQ.

Если проявляется проксимальная форма, то QRS не изменен, а при дистальной форме проявляется его расширение и деформирование.

Чтение зубцов

Зубец Р – этот элемент свидетельствует о деполяризации ПП и ЛП. В норме Р положительный.

Зубец Q отражает деполяризацию межжелудочковой перегородки. Этот элемент имеет отрицательный вид. Нормальный его размер считается ¼ от зубца R, длительность его 0,3 сек. Если он увеличен, то это может свидетельствовать о заболеваниях миокарда.

Зубец R – этот элемент показывает деполяризацию верхушки сердца. Чтение этого зубца дает информацию об активности желудочковых стенок. Зубец R должен быть одинаковым во всех отведениях, если это не так, то это может означать, наличие гипертрофии ПЖ или ЛЖ.

Зубец S имеет отрицательный вид. Его размер около 2 мм. Зубец S показывает завершающий процесс деполяризации ПЖ и ЛЖ.

Зубец Т отражает реполяризацию желудочков, то есть процесс их угасания. Имеет положительный вид, но в отведении VR он отрицательный. Если этот зубец изменен, то это может свидетельствовать о наличии гиперкалемии или гипокалемии.

Интервал PQ – это элемент, который состоит из окончания P и начала Q. Он показывает полный процесс деполяризации предсердий и распространение импульса на АВ-узел и по пучку Гиса. Длительность PQ составляет 0,12-0,18 сек.

Интервал QT оценивают, высчитывая его по формуле, то есть фиксированный коэффициент множат на длительность интервала R-R. Для мужчин коэффициент становит 0,37, а для женщин – 0,40.

Норма ЭКГ у взрослых

Следует отметить, что при проведении ЭКГ норма ЧСС становитударов в минуту. Длительность интервалов R-R одинаковая, отклонение может быть в пределах 10%. Нормы для взрослых людей:

PQ – 0,12-0,2 сек. Желудочковый комплекс QRS – 0,06-0,1 сек. QT – не больше 0,4 сек. P – не больше 0,1 сек. Ритм при этом синусовый.

Норма у детей

Кардиограмма у детей значительно отличается от кардиограммы взрослого человека. Частота сокращений сердца у ребенка 3-5 лет становитударов в минуту, у подростков нормальный показатель такой же, как и у взрослых – 60-90. Длительность:

P – не более 0,1 сек. QRS – 0,6-0,1 сек. PQ – 0,2 сек. QT – не более 0,4 сек. Синусовый ритм.

Патологии

Кардиограмма может дать информацию о наличии многих патологий сердца. К самым распространенным можно отнести:

Гипертрофия. На ЭКГ наблюдается увеличенный вектор и амплитуда R, ЭОС отклонена в сторону гипертрофированной полости. Также в отведении V3 изменено соотношение R и S;
Стенокардия. При этом происходит деформация Т, может быть изменение амплитуды, проявление в негативном виде, его двухфазность и т.д. Также отмечается депрессия элемента S-T. Изменения при этом регистрируют только в 1 или 2 отведениях, то есть проявляется очаговый характер;
Аритмия. Для этой патологии характерно увеличение или уменьшение R-R на 0,1 сек и больше. Также отмечаются колебания интервалов PQ и QT;
Миокардит. При этой патологии на ЭКГ проявляется отрицательный зубец Т, сегмент RST смещен. При острой форме миокардита проявляется заостренный Т;
Миокардиодистрофия. Зубец Т проявляется отрицательным, не глубоким или двухфазным. Сегмент RS-T плавно смещается вниз, за изоэлектрическую линию.

Все эти показатели могут быть индивидуальными, это можно объяснить тем что как правило проявляется несколько сопутствующих патологий..

В норме продолжительность qrs

Нормальная ЭКГ состоит в основном из зубцов Р, Q, R, S и T.

Между отдельными зубцами располагаются сегменты PQ, ST и QT, которые имеют важное клиническое значение.

Зубец R всегда положительный, а зубцы Q и S всегда отрицательные. Зубцы Р и Т в норме положительные.

Распространение возбуждения в желудочке на ЭКГ соответствует комплексу QRS.

Когда говорят о восстановлении возбудимости миокарда, имеют в виду сегмент ST и зубец Т.

Нормальная ЭКГ обычно состоит из зубцов Р, Q, R, S, Т и иногда U. Эти обозначения ввел Эйнтховен, основатель электрокардиографии. Он выбрал эти буквенные обозначения произвольно из середины алфавита. Зубцы Q, R, S вместе образуют комплекс QRS. Однако в зависимости от отведения, в котором регистрируется ЭКГ, зубцы Q, R или S могут отсутствовать. Различают также интервалы PQ и QT и сегменты PQ и ST, соединяющие отдельные зубцы и имеющие определенное значение.

Одна и та же часть кривой ЭКГ может называться по-разному, например предсердный зубец может называться зубцом или волной Р. Можно Q, R и S называть зубцом Q, зубцом R и зубцом S, а Р, Т и U волной Р, волной Т и волной U. В данной книге для удобства Р, Q, R, S и Т, за исключением U, мы будем называть зубцами.

Положительные зубцы располагаются выше изоэлектрической линии (нулевой линии), а отрицательные - ниже изоэлектрической линии. Положительными являются зубцы Р, Т и волна U. Эти три зубца в норме положительные, но при патологии они могут быть и отрицательными.

Зубцы Q и S всегда отрицательные, а зубец R всегда положительный. Если на ЭКГ регистрируются второй зубец R или S, его обозначают как R’ и S’.

Комплекс QRS начинается зубцом Q и длится до окончания зубца S. Этот комплекс обычно бывает расщеплен. В комплексе QRS высокие зубцы обозначают прописной буквой, а низкие - строчной, например qrS или qRs.

Момент окончания комплекса QRS обозначают точкой J.

Для начинающего точное распознавание зубцов и сегментов имеет очень важное значение, поэтому мы подробно останавливаемся на их рассмотрении. Каждый из зубцов и комплексов показан на отдельном рисунке. Для лучшего понимания рядом с рисунками приведены основные особенности этих зубцов и их клиническое значение.

После описания отдельных зубцов и сегментов ЭКГ и соответствующих пояснений ознакомимся с количественной оценкой этих электрокардиографических показателей, в частности высотой, глубиной и шириной зубцов и основными их отклонениями от нормальных значений.

Зубец Р в норме

Зубец Р, представляющий собой волну возбуждения предсердий, в норме имеет ширину до 0,11 с. Высота зубца Р меняется с возрастом, но в норме не должна превышать 0,2 мВ (2 мм). Обычно при отклонении этих параметров зубца Р от нормы речь идет о гипертрофии предсердий.

Интервал PQ в норме

Интервал PQ, характеризующий время проведения возбуждения до желудочков, равен в норме 0,12 мс, но не должен превышать 0,21 с. Этот интервал удлиняется при АВ-блокадах и укорачивается при синдроме WPW.

Зубец Q в норме

Зубец Q во всех отведениях узкий и ширина его не превышает 0,04 с. Абсолютное значение его глубины не нормируется, но максимальное составляет 1/4 соответствующего зубца R. Иногда, например, при ожирении, в III отведении регистрируется относительно глубокий зубец Q.

Глубокий зубец Q вызывает прежде всего подозрение на ИМ.

Зубец R в норме

Зубец R среди всех зубцов ЭКГ имеет наибольшую амплитуду. Высокий зубец R в норме регистрируется в левых грудных отведениях V5 и V6, но его высота в этих отведениях не должна превышать 2,6 мВ. Более высокий зубец R указывает на гипертрофию ЛЖ. В норме высота зубца R должна увеличиваться при переходе от отведения V5 к отведению V6. При резком снижении высоты зубца R следует исключить ИМ.

Иногда зубец R бывает расщеплен. В этих случаях его обозначают прописными или строчными буквами (например, зубец R или r). Добавочный зубец R или r обозначают, как уже говорилось, как R’ или r’ (например, в отведении V1.

Зубец S в норме

Зубец S по своей глубине отличается значительной вариабельностью в зависимости от отведения, положения тела пациента и его возраста. При гипертрофии желудочков зубец S бывает необычно глубоким, например, при гипертрофии ЛЖ - в отведениях V1 и V2.

Комплекс QRS в норме

Комплекс QRS соответствует распространению возбуждения по желудочкам и в норме не должен превышать 0,07-0,11 с. Патологическим считают расширение комплекса QRS (но не снижение его амплитуды). Оно наблюдается, прежде всего, при блокадах ножек ПГ.

Точка J в норме

Точка J соответствует точке, в которой оканчивается комплекс QRS.

Зубец Р. Особенности: первый невысокий зубец полукруглой формы, который появляется после изоэлектрической линии. Значение: возбуждение предсердий.

Зубец Q. Особенности: первый отрицательный маленький зубец, следующий после зубца Р и окончания сегмента PQ. Значение: начало возбуждения желудочков.

Зубец R. Особенности: Первый положительный зубец после зубца Q или первый положительный зубец после зубца Р если зубец Q отсутствует. Значение: возбуждение желудочков.

Зубец S. Особенности: Первый отрицательный маленький зубец после зубца R. Значение: возбуждение желудочков.

Комплекс QRS. Особенности: Обычно расщепленный комплекс, следующий после зубца Р и интервала PQ. Значение: Распространение возбуждения по желудочкам.

Точка J. Соответствует точке, в которой заканчивается комплекс QRS и начинается сегмент ST. Зубец Т. Особенности: Первый положительный полукруглый зубец, появляющийся после комплекса QRS. Значение: Восстановление возбудимости желудочков.

Волна U. Особенности: Положительный маленький зубец, появляющийся сразу после зубца Т. Значение: Потенциал последействия (после восстановления возбудимости желудочков).

Нулевая (изоэлектрическая) линия. Особенности: расстояние между отдельными зубцами, например между окончанием зубца Т и началом следующего зубца R. Значение: базовая линия, относительно которой измеряют глубину и высоту зубцов ЭКГ.

Интервал PQ. Особенности: время от начала зубца Р до начала зубца Q. Значение: время проведения возбуждения из предсердий в АВ-узел и далее через ПГ и его ножки. Сегмент PQ. Особенности: время от момента окончания зубца Р до начала зубца Q. Значение: клинического значения не имеет Сегмент ST. Особенности: время от момента окончания зубца S до начала зубца Т. Значение: время от момента окончания распространения возбуждения по желудочкам до начала восстановления возбудимости желудочков. Интервал QT. Особенности: время от начала зубца Q до окончания зубца Т. Значение: время от начала распространения возбуждения до окончания восстановления возбудимости миокарда желудочков (электрическая систола желудочков).

Сегмент ST в норме

В норме сегмент ST располагается на изоэлектрической линии, во всяком случае, он от нее существенно не отклоняется. Только в отведениях V1 и V2 он может оказаться выше изоэлектрической линии. При значительном подъеме сегмента ST следует исключить свежий ИМ, в то время как снижение его говорит об ИБС.

Зубец Т в норме

Зубец Т имеет важное клиническое значение. Он соответствует восстановлению возбудимости миокарда и обычно бывает положительным. Его амплитуда не должна быть меньше 1/7 зубца R в соответствующем отведении (например, в отведениях I, V5 и V6). При явно отрицательных зубцах Т, сочетающихся со снижением сегмента ST, следует исключить ИМ и ИБС.

Интервал QT в норме

Ширина интервала QT зависит от ЧСС, постоянных абсолютных значений он не имеет. Удлинение интервала QT наблюдается при гипокальциемии и синдроме удлиненного интервала QT.

Волна U в норме

Волна U также не имеет нормативного значения. При гипокалиемии наблюдается значительное увеличение высоты волны U.

Как провести расшифровку анализа ЭКГ, норма и отклонения, патологии и принцип диагностики

Показания к проведению ЭКГ

В клинической практике выделяют несколько показаний к проведению электрокардиографии:

Как расшифровать кардиограмму сердца?

Показатели ЭКГ, на которые необходимо обращать при расшифровке результатов:

Анализ кардиограммы

Исходя из этих стандартов нормальная электрокардиограмма у здорового человека выглядит следующим образом:

интервал RR – 0,6-1,2 секунды;
P-зубец – 80 миллисекунд;
PR-интервал –миллисекунд;
сегмент PR –миллисекунд;
комплекс QRS –миллисекунд;
J-зубец: отсутствуют;
сегмент ST –миллисекунд;
T-зубец – 160 миллисекунд;
интервал ST – 320 миллисекунд;
интервал QT – 420 миллисекунд или менее, если частота сокращений сердца составляет шестьдесят ударов в минуту.
инд.сок. – 17.3.

Патологические параметры ЭКГ

QRS-комплекс

Q, R, T, P, U зубцы

QT, ST, PR интервалы

Примеры описания сердечного ритма и расшифровка ЭКГ

Нормальный синусовый ритм

Норма ЭКГ у взрослых:

скорость сердцебиения от 55 до 90 ударов в минуту;
регулярный ритм;
нормальный интервал PR, QT и QRS-комплекс;
QRS-комплекс положительный практически во всех отведениях (I, II, AVF и V3-V6) и отрицательный в aVR.

Синусовая брадикардия

Признаки патологической брадикардии:

скорость сердцебиения меньше 55 ударов в минуту;
синусовый ритм;
зубцы P вертикальные, последовательные и нормальные по морфологии и продолжительности;
интервал PR от 0,12 до 0,20 секунд;

Синусовая тахикардия

Признаки патологической тахикардии:

ЧСС выше ста ударов в минуту;
синусовый ритм;
зубцы P вертикальные, последовательные и нормальные в морфологии;
интервал PR колеблется между 0,12-0,20 секундами и сокращается с увеличением частоты сердечных сокращений;
QRS-комплекс менее 0,12 секунд.

Мерцательная аритмия

Признаки фибрилляции предсердий:

ЧСС неизменно или ускорено;
зубцы P отсутствуют;
электрическая активность хаотическая;
RR интервалы нерегулярные;
QRS-комплекс менее 0,12 секунд (в редких случаях QRS-комплекс удлиняется).

Как «прочитать» на ЭКГ инфаркт миокарда?

возвышение сегмента ST;
остроконечный зубец T;
глубокий зубец Q или его отсутствие.

Примененный в практических целях в 70-х годах 19 века англичанином А. Уоллером аппарат, записывающий электрическую активность сердца, продолжает верой и правдой служить человечеству по сей день. Конечно, почти за 150 лет он претерпевал многочисленные изменения и усовершенствования, однако принцип его работы, основанный на записи электрических импульсов, распространяющихся в сердечной мышце , остался прежним.

Сейчас практически каждая бригада скорой помощи снабжена переносным, легким и мобильным электрокардиографом, который позволяет быстро снять ЭКГ, не терять драгоценных минут, диагностировать и оперативно доставить больного в стационар. Для крупноочагового инфаркта миокарда, и других заболеваний, требующих принятия экстренных мер, счет идет на минуты, поэтому снятая в срочном порядке электрокардиограмма ежедневно спасает не одну жизнь.

Расшифровка ЭКГ для врача кардиологической бригады – дело обычное и, если она указывает на наличие острой сердечно-сосудистой патологии, то бригада немедленно, включив сирену, отправляется в больницу, где, минуя приемный покой, доставят больного в блок интенсивной терапии для оказания срочной помощи. Диагноз-то с помощью ЭКГ уже поставлен и время не потеряно.

Пациентам хочется знать…

Да, пациентам хочется знать, что же обозначают непонятные зубцы на ленте, оставленные самописцем, поэтому, прежде чем зайти к врачу, пациенты хотят сами расшифровать ЭКГ. Однако все не так просто и для того, чтобы понять «мудреную» запись, нужно знать, что представляет собой человеческий «мотор».

Сердце млекопитающих, к которым относится и человек, состоит из 4 камер: двух предсердий, наделенных вспомогательными функциями и имеющих сравнительно тонкие стенки, и двух желудочков, несущих на себе основную нагрузку. Левый и правый отдел сердца также различаются между собой. Обеспечение кровью малого круга менее затруднительно для правого желудочка, чем выталкивание крови в большой круг кровообращения левым. Поэтому левый желудочек более развит, но и страдает больше. Однако не глядя на разницу, оба отдела сердца должны работать равномерно и слаженно.

Сердце по своей структуре и электрической активности неоднородно, поскольку сократимые элементы (миокард) и несократимые (нервы, сосуды, клапаны, жировая клетчатка) отличаются между собой различной степенью электрического ответа.

Обычно больные, особенно старшего возраста, беспокоятся: нет ли признаков инфаркта миокарда на ЭКГ, что вполне понятно. Однако для этого нужно больше узнать о сердце и кардиограмме. И мы постараемся предоставить такую возможность, рассказав о зубцах, интервалах и отведениях и, конечно, о некоторых распространенных сердечных заболеваниях.

Способности сердца

О специфических функциях сердца впервые мы узнаем еще со школьных учебников, поэтому представляем, что сердце обладает:

Автоматизмом , обусловленным самопроизвольной выработкой импульсов, которые затем вызывают его возбуждение;
Возбудимостью или способностью сердца активизироваться под воздействием возбуждающих импульсов;
или «умением» сердца обеспечивать проведение импульсов от места их возникновения до сократительных структур;
Сократимостью , то есть, способностью сердечной мышцы осуществлять сокращения и расслабления под управлением импульсов;
Тоничностью , при которой сердце в диастоле не теряет свою форму и обеспечивает непрерывную циклическую деятельность.

В целом, мышца сердца в спокойном состоянии (статическая поляризация) электронейтральна, а биотоки (электрические процессы) в ней формируются при воздействии возбуждающих импульсов.

Биотоки в сердце можно записать

Электрические процессы в сердце обусловлены движением ионов натрия (Na+), которые первоначально находятся снаружи миокардиальной клетки, внутрь ее и движением ионов калия (К+), устремляющихся изнутри клетки наружу. Это перемещение создает условия для изменения трансмембранных потенциалов во время всего сердечного цикла и повторяющихся деполяризаций (возбуждение, затем сокращение) и реполяризаций (переход в первоначальное состояние). Электрической активностью обладают все миокардиальные клетки, однако медленная спонтанная деполяризация свойственна лишь клеткам проводящей системы, почему они и способны к автоматизму.

Возбуждение, распространяющееся посредством проводящей системы , последовательно охватывает отделы сердца. Начинаясь в синусно-предсердном (синусовом) узле (стенки правого предсердия), который обладает максимальным автоматизмом, импульс проходит через предсердные мышцы, атриовентрикулярный узел, пучок Гиса с его ножками и направляется к желудочкам, возбуждая при этом отделы проводящей системы еще до проявления собственного автоматизма.

Возбуждение, возникающее на наружной поверхности миокарда, оставляет эту часть электронегативный по отношению к участкам, которых возбуждение не коснулось. Однако ввиду того, что ткани организма обладают электропроводностью, биотоки проецируются на поверхность тела и могут быть зарегистрированы и записаны на движущуюся ленту в виде кривой – электрокардиограммы. ЭКГ состоит из зубцов, которые повторяются после каждого сердечного сокращения, и показывает посредством их о тех нарушениях, которые есть в человеческом сердце.

Как снимают ЭКГ?

На этот вопрос, пожалуй, могут ответить многие. Сделать ЭКГ при необходимости тоже не составит никакого труда – электрокардиограф есть в каждой поликлинике. Техника снятия ЭКГ? Это только кажется на первый взгляд, что она всем так уж знакома, а между тем, ее знают лишь медработники, прошедшие специальное обучение по снятию электрокардиограммы. Но вряд ли стоит нам вдаваться в подробности, поскольку к такой работе без подготовки нас все равно никто не допустит.

Пациентам нужно знать, как правильно подготовиться: то есть, желательно не наедаться, не курить, не употреблять алкогольные напитки и лекарства, не увлекаться тяжелым физическим трудом и не пить кофе перед процедурой, иначе можно обмануть ЭКГ. Уж точно будет обеспечена, если не что-то другое.

Итак, совершенно спокойный пациент раздевается до пояса, освобождает ноги и укладывается на кушетку, а медсестра специальным раствором смажет нужные места (отведения), наложит электроды, от которых к аппарату идут провода разных цветов, и снимет кардиограмму.

Ее потом расшифрует врач, но если интересно, можно попробовать самостоятельно разобраться в своих зубцах и интервалах.

Зубцы, отведения, интервалы

Возможно, этот раздел будет не всем интересен, тогда его можно пропустить, но для тех, кто пытается разобраться в своей ЭКГ самостоятельно, может оказаться полезным.

Зубцы в ЭКГ обозначаются с помощью латинских букв: P, Q, R, S, T, U, где каждая из них отражает состояние различных отделов сердца:

Р – деполяризация предсердий;
Комплекс зубцов QRS – деполяризация желудочков;
Т – реполяризация желудочков;
Маловыраженный зубец U может указывать на реполяризацию дистальных участков проводящей системы желудочков.

Для записи ЭКГ, как правило, используется 12 отведений:

3 стандартных – I, II, III;
3 усиленных однополюсных отведения от конечностей (по Гольдбергеру);
6 усиленных однополюсных грудных (по Вильсону).

В некоторых случаях (аритмии, аномальное расположение сердца) возникает необходимость применения дополнительных однополюсных грудных и двухполюсных отведений и по Нэбу (D, А, I).

При расшифровке результатов ЭКГ проводят измерение продолжительности интервалов между ее составляющими. Этот расчет необходим для оценки частоты ритма, где форма и величина зубцов в разных отведениях будет показателем характера ритма, происходящих электрических явлений в сердце и (в некоторой степени) электрической активности отдельных участков миокарда, то есть, электрокардиограмма показывает, как работает наше сердце в тот или иной период.

Видео: урок по зубцам, сегментам и интервалам ЭКГ

Анализ ЭКГ

Более строгая расшифровка ЭКГ производится с помощью анализа и расчета площади зубцов при использовании специальных отведений (векторная теория), однако в практике, в основном, обходятся таким показателем, как направление электрической оси , которая представляет собой суммарный вектор QRS. Понятно, что у каждого грудная клетка устроена по-своему и сердце не имеет такого уж строгого расположения, весовое соотношение желудочков и проводимость внутри них тоже у всех разная, поэтому при расшифровке и указывается горизонтальное или вертикальное направление этого вектора.

Анализ ЭКГ врачи осуществляют в последовательном порядке, определяя норму и нарушения:

Оценивают сердечный ритм и измеряет частоту сердечных сокращений (при нормальной ЭКГ – ритм синусовый, ЧСС – от 60 до 80 ударов в минуту);
Рассчитывают интервалы (QT, норма – 390-450 мс), характеризующие продолжительность фазы сокращения (систолы) по специальной формуле (чаще использую формулу Базетта). Если этот интервал удлиняется, то врач вправе заподозрить , . А гиперкальциемия, наоборот, приводит к укорочению интервала QT. Отраженную посредством интервалов проводимость импульсов, рассчитывают с помощью компьютерной программы, что значительно повышает достоверность результатов;
начинают рассчитывать от изолинии по высоте зубцов (в норме R всегда выше S) и если S превышает R, а ось отклоняется вправо, то думают о нарушениях деятельности правого желудочка, если наоборот – влево, и при этом высота S больше R в II и III отведениях – подозревают гипертрофию левого желудочка;
Изучают комплекс QRS, который формируется при проведении электрических импульсов к мышце желудочков и определяет деятельность последних (норма – отсутствие патологического зубца Q, ширина комплекса не более 120 мс). В случае, если данный интервал смещается, то говорят о блокадах (полных и частичных) ножек пучка Гиса или нарушении проводимости. Причем неполная блокада правой ножки пучка Гиса является электрокардиографическим критерием гипертрофии правого желудочка, а неполная блокада левой ножки пучка Гиса – может указывать на гипертрофию левого;
Описывают сегменты ST, которые отражают период восстановления исходного состояния сердечной мышцы после ее полной деполяризации (в норме находится на изолинии) и зубец Т, характеризующий процесс реполяризации обоих желудочков, который направлен вверх, ассиметричен, его амплитуда ниже зубца по продолжительности он длиннее комплекса QRS.

Работу по расшифровке проводит только врач, правда, некоторые фельдшера скорой помощи часто встречающуюся патологию прекрасно распознают, что очень важно в экстренных случаях. Но для начала все-таки нужно знать норму ЭКГ.

Так выглядит кардиограмма здорового человека, сердце которого работает ритмично и правильно, но что обозначает эта запись, далеко не каждый знает, которая может изменяться при различных физиологических состояниях, например беременности. У беременных сердце занимает другое положение в грудной клетке, поэтому смещается электрическая ось. К тому же, в зависимости от срока, добавляется нагрузка на сердце. ЭКГ при беременности и будет отражать эти изменения.

Отличны показатели кардиограммы и у детей, они будут «расти» вместе с малышом, поэтому и меняться будут соответственно возрасту, лишь после 12 лет электрокардиограмма ребенка начинает приближаться к ЭКГ взрослого человека.

Самый неутешительный диагноз: инфаркт

Самым серьезным диагнозом на ЭКГ, разумеется, является , в распознавании которого кардиограмме принадлежит главная роль, ведь именно она (первая!) находит зоны некроза, определяет локализацию и глубину поражения, может отличить острый инфаркт от и рубцов прошлого.

Классическими признаками инфаркта миокарда на ЭКГ считают регистрацию глубокого зубца Q (OS), возвышение сегмента ST , который деформирует R, сглаживая его, и появление в дальнейшем отрицательного остроконечного равнобедренного зубца Т. Такое возвышение сегмента ST визуально напоминает кошачью спинку («кошка»). Однако различают инфаркт миокарда с зубцом Q и без него.

Видео: признаки инфаркта на ЭКГ

Когда с сердцем что-то не так

Часто в заключениях ЭКГ можно встретить выражение: « ». Как правило, такую кардиограмму имеют люди, сердце которых длительное время несло дополнительную нагрузку, например, при ожирении. Понятно, что левому желудочку в подобных ситуациях приходится нелегко. Тогда электрическая ось отклоняется влево, а S становится больше R.

гипертрофия левого (слева) и правого (справа) желудочков сердца на ЭКГ

Видео: гипертрофии сердца на ЭКГ

На ваш вопрос ответит один из ведущих .

На вопросы по ЭКГ отвечает: Сазыкина Оксана Юрьевна, кардиолог

В вопросах по расшифровке ЭКГ обязательно указывайте пол, возраст, клинические данные, диагнозы и жалобы пациента.
