Электрокардиография или ЭКГ – что это такое? Расшифровка показателей экг Выявление отклонений и заболеваний

Анализ электрокардиограммы

При анализе ЭКГ прежде всего необходимо проверить техническую правильность ее регистрации, в частности амплитуду контрольного милливольта (соответствует ли она 1 см). Неправильная калибровка аппарата может существенно изменить амплитуду зубцов и привести к диагностическим ошибкам. Значительные затруднения для анализа ЭКГ могут представлять помехи, вызванные плохим контактом электродов с кожей, некачественным заземлением аппарата, мышечным тремором, наводными токами и т. д. При указанных дефектах записи ЭКГ следует переснять.

Определение скорости движения ленты

Для правильного анализа ЭКГ необходимо точно знать скорость движения ленты во время записи. Данная величина должна быть указана в протоколе вместе с фамилией пациента, датой исследования, диагнозом и другими данными. Если это не выполнено, то врач, расшифровывающий ЭКГ, должен в первую очередь определить скорость движения ленты самописца.

Как уже указывалось, в клинической практике ЭКГ обычно регистрируют при скорости ленты 50 или 25 мм/с. Кривые, записанные на разных скоростных режимах, выглядят неодинаково. При скорости движения ленты 50 мм/с ширина комплекса QRS обычно равна одной большой клеточке сетки (0,5 см) или чуть меньше ее; при данной скорости эта клеточка соответствует 0,1 с.

Интервал Q-T при этом всегда больше 2, а чаще даже 3 больших клеточек, т. е. 1,5 см или 0,3 с. При записи со скоростью 25 мм/с ширина комплекса QRS, как правило, не превышает половины такой же клеточки, которая соответствует уже 0,2 с. Комплекс QRS превышает указанную величину только при значительном его расширении, например при полной блокаде одной из ножек пучка Гиса.

Ширина интервала Q - T при записи со скоростью 25 мм/с никогда не достигает 3, а чаще даже меньше 2 клеточек, т. е. 1 см или 0,4 с. Таким образом, по ширине интервала Q-T, как правило, можно определить, при такой скорости ленты записана ЭКГ.

«Практическая электрокардиография», В.Л.Дощицин

Электрокардиограмма (ЭКГ) представляет собой запись суммарного электрического потенциала, возникающего при возбуждении множества миокардиальных клеток. ЭКГ записывают с помощью электрокардиографа. Его основными частями являются гальванометр, система усиления, переключатель отведений и регистрирующее устройство. Электрические потенциалы, возникающие в сердце, воспринимаются электродами, усиливаются и приводят в действие гальванометр. Изменения магнитного поля передаются на регистрирующее устройство и фиксируются на электрокардиографическую…

Этот комплекс отражает процесс деполяризации желудочков. Ширину комплекса QRS измеряют от начала зубца Q до конца зубца S. В норме на ширина не превышает 0,1 с. Соотношение амплитуд зубцов R и S зависит от положения электрической оси сердца, о чем подробнее сказано ниже. Максимальная амплитуда комплекса QRS в грудных отведениях в норме не превышает 26…

В клинической практике наиболее распространены отведения от различных участков поверхности тела. Эти отведения называются поверхностными. При регистрации ЭКГ обычно используют 12 общепринятых отведений: 6 от конечностей и 6 грудных. Первые 3 стандартных отведения были предложены еще Эйнтговеном. Электроды при этом накладываются следующим образом: I отведение: левая рука (+) и правая рука (-); II отведение: левая…

Расшифровка ЭКГ сердца - сложный процесс, который требует опыта, знаний и внимательности. Подробно, технику выполнения и анализ изучает врач-кардиолог, который сможет обнаружить и обосновать практически любую патологию сердца. Однако, зная базовую схему, обнаружить нарушения в ритме или проводимости сердечной мышцы может человек без медицинского образования. Как выглядит нормальное экг будет подробно рассмотрено ниже.

Расшифровка ЭКГ и норма - неотделимы друг от друга, так как определить патологию и правильность техники выполнения невозможно, не зная нормальных показателей. Импульсы регистрируются в 12 отведениях: трех стандартных (I, II, III), трех усиленных отведений (avF, avL, avR) и шести грудных отведений (V1 - V6). Зубцы: Q, R, S, P и T. Интервалы: PQ, QRST, RR. Комплекс - QRS.

Анализ экг при различных нарушениях подразумевает поиск отличий от нормальных значений вышеперечисленных элементов в различных отведениях. Расшифровка отведения ЭКГ отдельно не проводится в клинической практике, так как этот метод не информативен.

Норма анализа экг подразумевает соблюдения 2-х стадий. Первая - проверка техники регистрации, которая позволяет выявить неполадки в оборудовании или неверное снятие кардиограммы. Вторая - собственно анализ экг.

Проверка техники регистрации

Расшифровка результатов экг должна начинаться с проверки техники регистрации. Это самый простой этап, который подразумевает:

измерение амплитуды калибровочного сигнала - это первое изображение на электрокардиограмме, при отсутствии поломки в аппаратуре он равен 10 мм;
отсутствие помех;
оценку скорости движения бумаги - как правило, она обозначена по краям листа кардиограммы.

Самостоятельно его можно определить по ширине комплекса QRS: если на фото экг сердца он меньше 6 мм, то скорость регистрации 50 мм/сек, если больше - 25 мм/сек. Это необходимо для определения продолжительности 1 мм на бумаге с кардиограммой: 50 мм/сек - 0,02 сек, 25 мм/сек - 0,04 сек.

Назначение ЭКГ может сопровождаться другими методами функциональной диагностики. Подробности . Для постановки верного диагноза дополнительно врач может назначить сдачу общего анализа крови. Что он может показать, читайте в этой статье .

Этап включает в себя 3 ключевые пункта и является необходимым при ответе на вопрос «как расшифровать экг?».

Сюда входят:

Оценка ширины и высоты зубца P, который отражает процессы проводимости в предсердиях. В норме, ширина составляет 0,08 - 0,1 сек, а высота 1 - 2,5 мм. Также важно обратить внимание на его расположение относительно изолинии (прямой линии на экг) в различных отведениях: выше или ниже ее. Наличие отрицательного зубца P в I, II и III свидетельствует о серьезном нарушении. В этом случае, ритмы сердца на экг считаются патологическими.
Измерение продолжительности интервала PQ, который отражает проведение импульсов от предсердий до желудочков. В норме от 0,12 до 0,2 сек.
Определение ширины комплекса QRS, который свидетельствует о работе желудочков. Норма - до 0,1 сек. Превышение этого значения наблюдается при нарушениях проводимости сердца. Расшифровка экг в картинках значительно упрощает процесс, так как этот признак имеет характерный вид.

Изменение формы - также признак патологии предсердий. В норме зубец Р куполообразный, нерасщепленный. При увеличении правого предсердия появляется высокий остроконечный зубец, название которого «P pulmonale». Расщепленный зубец с двумя вершинами - это «P mitrale» и свидетельствует о гипертрофии левого предсердия. Расшифровка экг с патологией - умение, которое приходит со временем, чтобы узнать нарушение, нужно точно знать, как выглядит нормальное экг.

Анализ ритма и проводимости

Сюда входят:

Оценка регулярности сердечных сокращений - для этого необходимо вычислить продолжительность 5 интервалов RR, вычислить среднее арифметическое и сравнить с каждым из интервалов RR. В том случае, если отклонение составит более 10%, то ритм считается нерегулярным.
Расчет ЧСС. Норма составляет 60-80 сокращений в покое. Больше 80 уд/мин - это тахикардия, меньше 60 уд/мин - брадикардия. Чтобы его вычислить, нужно 60 сек. разделить на ширину любого интервала RR при регулярном ритме.
Определение водителя ритма. Норма при анализе ЭКГ - это синусовый ритм. Главный его признак - положительный зубец P во втором стандартном отведении.

Функции ритма и проводимости сердца зависят от возрастных особенностей, поэтому возникает вопрос - «как расшифровать экг сердца ребенка?». У детей норма ЧСС - от 50 до 90 уд/мин и может быстро изменяться. Также, как вариант возрастной нормы, могут быть незначительные нарушения регулярности ритма.

Это важный пункт, который позволяет определить отклонение сердца от нормальной оси. Отклонение наблюдается при гипертрофии желудочков, в том случае, если электрическая ось отклонена влево - это признак гипертрофии левого желудочка, если правого - увеличение размеров правого желудочка.

Как прочитать ЭКГ самому, определив электрическую ось сердца? Необходимо на фото расшифровки экг найти отведение, в котором зубцы R и S равны. Перпендикулярное отведение к найденному, которое нужно найти по кругу стандартных и усиленных отведений в градусах, показывает ось сердца.

Возможны следующие варианты:

данные экг в норме - отведения от 300 до 700;
горизонтальное положение сердца - отведения от 00 до 300;
вертикальное положение сердца - отведения от 700 до 900;
отклонение оси вправо - отведения от 900 до 1800;
отклонение оси влево - отведения от 00 до -900.

Круг стандартных и усиленных отведений также называется «шестиосевая система Бейли». В конце 20 века, переход с трехосевой системы значительно увеличил диагностические возможности ЭКГ.

Заключение

водитель ритма - синусовый/не синусовый;
регулярность ритма - правильный/неправильный;
наличие ЭКГ признаков патологий: нарушений ритма или проводимости, гипертрофии отделов сердца.

Ответы на них завершает анализ электрокардиограммы.

Регистрация электрокардиограммы - способ изучения электрических сигналов, образующихся при деятельности мышц сердца. Для фиксирования данных электрокардиограммы применяют 10 электродов: 1 нулевой на правой ноге, 3 стандартных от конечностей и 6 в области сердца.

Следствием снятия электрических показателей, работы различных отделов органа, становится создание электрокардиограммы.

Ее параметры записываются на специальной рулонной бумаге. Скорость перемещения бумаги представлена в 3 вариантах:

25 мм.сек;
50 мм.сек;
100 мм.сек;

Существуют электронные датчики, которые могут записывать параметры ЭКГ на жесткий диск системного блока и в случае необходимости выводить эти данные на монитор или распечатывать на требуемых форматах бумаги.

Расшифровка записанной электрокардиограммы.

Выдает результат анализа параметров электрокардиограммы специалист кардиолог. Расшифровку записи ведет врач путем установления длительности интервалов между различными элементами зафиксированных показателей. Разъяснение особенностей электрокардиограммы содержит много моментов:

Нормальные показатели ЭКГ.

Рассмотрение стандартной кардиограммы сердца представлено следующими показателями:

Электрокардиограмма при возникновении инфаркта сердечной мышцы.

Инфаркт миокарда возникает вследствие обострения ишемической болезни, когда значительно сужается внутренняя полость коронарной артерии сердечной мышцы. Если на протяжении 15 – 20 минут не устранить указанное нарушение, наступает гибель мышечных клеток сердца, получающих кислород и питательные вещества из этой артерии. Это обстоятельство создает значительные нарушения в функционировании сердца и оказывается тяжелой и серьезной угрозой для жизни. При возникновении инфаркта отделов сердца, электрокардиограмма поможет выявить место некроза. Указанная кардиограмма содержит заметно проявившиеся отклонения электрических сигналов сердечной мышцы:

Расстройство ритма сердца.

Расстройство ритма сокращения сердечных мышц обнаруживается при появлении сдвигов на электрокардиограмме:

Гипертрофия отделов сердца.

Увеличение объема сердечных мышц – это адаптация органа к новым условиям функционирования. Перемены, появляющиеся на электрокардиограмме, определены высокой биоэлектрической силой, характерного участка мышц, задержкой перемещения биоэлектрических импульсов в его толще, появлении признаков кислородного голодания.

Заключение.

Электрокардиографические показатели патологии сердца разнообразные. Их чтение сложная деятельность, в которой необходимо специальное обучение и совершенствование практических навыков. Специалисту, характеризующему ЭКГ, необходимо знать основные положения физиологии сердца, различные версии кардиограмм. Ему необходимо иметь навыки в умении определять аномалии деятельности сердца. Высчитывать воздействие лекарственных препаратов и других факторов, на возникновение отличий, в структуре зубцов и промежутков ЭКГ. Поэтому расшифровку электрокардиограммы следует доверить специалисту, который сталкивался в своей практике с различными вариантами недостатков в работе сердца.

Вам также может быть интересно

Аппарат для снятия ЭКГ был изобретен ученым-англичанином более века назад. Он фиксировал электрическую активность сердечной мышцы и записывал эти данные на специальную бумажную ленту. Естественно, за все время своего существования он неоднократно модернизировался, но основной принцип работы, в основу которого легла запись электрических импульсов, остался неизменным.

Сейчас он есть в любой больнице, им снабжены бригады скорой помощи и участковые терапевты. Легкий и мобильный электрокардиограф помогает спасать жизни, благодаря возможности быстрого снятия ЭКГ. Скорость и точность важна для пациентов с тромбоэмболиями легочной артерии, инфарктом миокарда, брадикардией, заболеваниями, при которых нужна экстренная врачебная помощь.

Расшифровка показателей ЭКГ для опытного врача не составляет проблемы. Многие кардиологические диагнозы устанавливаются на основании этого мониторинга, и большинство из них безошибочно указывает на сердечно-сосудистые патологии.

Что нужно знать о принципах ЭКГ

Сторонний человек, коим и является любой пациент кардиологии, не способен разобраться в непонятных зубцах и пиках, отображенных самописцем электрокардиографа. Понять, что же видит там врач людям без специального образования сложно, но общие принципы работы сердца вполне понятны каждому.

Человек относится к млекопитающим и его сердце состоит из 4 камер. Это два предсердия с тонкими стенками, выполняющих вспомогательную работу, и два желудочка, которые и выдерживают основные нагрузки. Есть определенные различия между правым и левым отделом сердца. Организму легче обеспечить кровью малого круга кровообращения правый желудочек, чем выталкивать кровь в большой круг левым. Поэтому левый развит сильнее, но и заболеваний, его поражающих – больше. Но не взирая на эту принципиальную разницу, здоровье человека во многом зависит от слаженности и равномерности работы всех отделов органа.

Кроме того, части сердца различаются по своей структуре и интенсивности электрической активности. Миокард, то есть сократимые комплексы, и нервы, клапаны, жировая клетчатка, сосуды, по факту – несократимые элементы, разнятся между собой степенью и скоростью ответа на электрические импульсы.

Кардиологи распознают сердечные патологии благодаря глубоким знаниям о принципах работы сердца и способности расшифровать электрокардиограмму. Нужно рассматривать интервалы, зубцы и отведения в едином контексте, определяющем распространенные сердечные заболевания.

Специфических функций сердца не так уж и много, оно обладает:

Автоматизмом, то есть, самопроизвольно генерирует импульсы, которые и приводят к его возбуждению.
Возбудимостью, отвечающей за возможность сердечной активизации под действием возбуждающего импульса.
Проводимостью. Сердце может обеспечить проведение импульса от места его зарождения до вовлеченной в процесс сократительной структуры.
Сократимостью. Это способность сердечной мышцы к сокращениям и расслаблениям под управлением текущего импульса.
Тоничностью. Когда сердце в диастоле не теряет формы и способно обеспечивать постоянную деятельность согласно физиологическому циклу.

Спокойное состояние сердца, именуемое статической поляризацией – электронейтрально, а на стадии зарождения и проведения возбуждающих импульсов, подразумевающих электрический процесс, формируются характерные биотоки.

Как расшифровуют ЭКГ: на что ориентируется врач

Провести процедуру ЭКГ нынче не составляет никакого труда, этими аппаратами оборудована любая больница. Но что входит в комплекс манипуляций и что принято расценивать как норму состояний? Техника проведения электрокардиограммы знакома только медработникам, которые проходят дополнительный цикл обучения. Пациент же должен знать о правилах подготовки к ЭКГ. Перед мониторированием нужно:

Не передать.
Отказаться от курения, употребления кофе и алкоголя.
Исключить прием лекарств.
Избегать перед процедурой сильных физических нагрузок.

Все это скажется на результатах электрокардиограммы в виде тахикардии или более серьезных нарушений. Пациент, находящийся в спокойном состоянии, раздевается по пояс, снимает обувь и ложится на кушетку. Сестра обрабатывает спецраствором места отведений, закрепляет электроды и снимает показатели. Затем ее данные передаются кардиологу на расшифровку.

Каждый зубец на ЭКГ обозначен как заглавная латинская буква, P, Q, R, S, T, U.

Р – деполяризация предсердий. При комплексе зубцов QRS говорят о деполяризации желудочков.
Т – реполяризация желудочков. Смазанный зубец U указывает на реполяризацию дистальных участков проводящей системы.
Если зубцы направленны вверх – то они положительные, те, что направлены вниз – отрицательные. Зубцы Q и S всегда будут отрицательные, а R– всегда положительный.

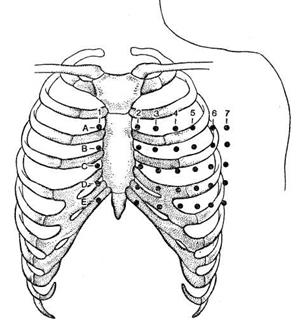

Чтобы собрать данные используют 12 отведений:

Стандартные: I, II, III.
Усиленные однополюсные отведения от конечностей – три.
Усиленные однополюсные грудные – шесть.

При ярко выраженной аритмии или аномальном расположении сердца – появляется необходимость в использовании дополнительных грудных отведений, двухполюсных и однополюсных (D, А, I).

Расшифровывая результаты, врач измеряет продолжительность интервалов между каждым из показателей ЭКГ. Таким образом дается оценка частоте ритма, когда величина и форма зубца в разном отведении определяет характер ритма, происходящих электрических явлений в сердце и электроактивности каждого участка миокарда. По сути, ЭКГ демонстрирует комплексную работу сердца в отдельно взятом периоде.

Подробная расшифровка ЭКГ: норма, патологии и болезни

При необходимости строгой расшифровки проводят анализ и расчет площади зубцов с использованием дополнительных отведений, согласно векторной теории. Но в повседневной практике гораздо чаще прибегают к такому показателю, как направление электрической оси. Она является суммарным вектором QRS. Естественно, у каждого человека есть индивидуальные физиологические особенности строения грудной клетки, а сердце может быть смещено от привычной точки расположения. Кроме того, соотношение веса желудочков, интенсивность и скорость проводимости внутри них тоже могут различаться. Поэтому расшифровка требует описания и вертикального и горизонтального направления по этому вектору.

Расшифровка может проводиться только в определенной последовательности, что помогает дифференцировать показатели нормы от выявленных нарушений:

Оценивается сердечный ритм, измеряется частота сокращений сердца. Нормальная ЭКГ отличается синусовым ритмом с ЧСС от 60-80 ударов/минута.
Рассчитываются интервалы, указывающие на длительность систолы (фазы сокращения). Делается это с применением специальной формулы Базетта. QTв норме – 390/450мс, если он удлиняется, то могут поставить диагноз ИБС, миокардит, ревматизм, атеросклероз. При укороченном интервале подозревают гиперкальциемию. Интервалы отражают проводимость импульсов, ее рассчитывают с помощью специальных автоматических программ, что только повышает диагностическую ценность результатов.
Положение ЭОС рассчитывается от изолинии и ориентируется на высоту зубцов. При норме зубец R всегда будет выше зубца S. А если наоборот, с одновременным отклонением оси вправо, то предполагают функциональные сбои в правом желудочке. С отклонением оси в лево, соответственно в левом, при условии, что S больше R в II и III отведениях. Это говорит о гипертрофии левого желудочка.
Исследуют комплекс QRS, формируемый при проведении импульсов к мышцам желудочков. Комплекс определяет функциональную нагрузку желудочков. При нормальном состоянии нет патологического зубца Q, а ширина всего комплекса не превышает 120мс. При смещении этого интервала ставят диагноз полной или частичной блокады ножек пучка Гиса или говорят о нарушениях проводимости. Неполная блокада правой ножки выступает как электрокардиографический показатель гипертрофических изменений в правом желудочке, а неполная блокада левой ножки – свидетельство гипертрофии левого желудочка.
Описываются сегменты ST, отражающие период восстановления исходного состояния сердечной мышцы от момента полной ее деполяризации. В норме находятся по изолинии. А также зубец Т, отражающий процесс реполяризации желудочков. Процесс направлен вверх, с асимметрией, а его амплитуда в норме должна быть ниже зубца Т. По продолжительности он длиннее QRS-комплекса.

Полноценная расшифровка может быть проведена только врачом, но при необходимости этим может заняться и фельдшер скорой помощи.

Отклонения от нормы: физиологические аспекты

Это изображение нормальной кардиограммы здорового человека. Его сердце работает без сбоев, с регулярным ритмом и правильно. Но эти показатели могут изменяться и варьироваться при разных физиологических состояниях. Одним из таких состояний является беременность. У женщин, вынашивающих ребенка, сердце несколько смещается относительно нормального анатомического расположения в грудной клетке, поэтому смещается и электрическая ось. Все зависит от срока, поскольку каждый месяц увеличивает нагрузки на сердце. При беременности на ЭКГ отобразятся все эти изменения, но будут расцениваться как условная норма.

Отличается и детская кардиограмма, показатели которой изменяются согласно возрасту по мере роста ребенка. И только после 12 лет ЭКГ детей начинает походить на ЖКГ взрослых.

Иногда возникают ситуации, когда две ЭКГ для одного пациента, сделанные даже с разницей всего в несколько часов, разительно отличаются. Почему это происходит? Чтобы получить точные результаты, нужно учесть много влияющих факторов:

Искаженная запись ЭКГ может являться следствием неисправности аппарата или других технических проблем. К примеру, если результаты были неправильно склеены медработником. Нужно учесть, что некоторые римские обозначения выглядят идентично как в перевернутом, так и в нормальном положении. Бывают ситуации, когда график разрезают неправильно, что приводит к утрате последнего или первого зубца.
Важно и то, насколько правильно пациент подготовился. Все, что стимулирует сердечный ритм, непременно скажется на результатах ЭКГ. Перед процедурой желательно принять душ, но нельзя использовать косметически средства для тела. А в процессе снятия кардиограммы больному следует быть в расслабленном состоянии.
Нельзя исключать вариант и неправильного расположения электродов.

Лучше всего доверять проверку сердца электрокардиографам, они проводят анализ с максимальной точностью. Для подтверждения диагноза, обнаруженного на ЭКГ, врач всегда назначает несколько дополнительных исследований.

Электрокардиограф (ЭКГ) - устройство, позволяющее оценить сердечную активность, а также произвести диагностику состояния этого органа. При прохождении обследования врач получает данные в виде кривой. Как читать ЭКГ-кривую? Какие виды зубцов бывают? Какие изменения на ЭКГ видны? Для чего нужен врачам этот метод диагностики? Что показывает ЭКГ? Это далеко не все вопросы, интересующие людей, столкнувшихся с электрокардиографией. Для начала следует узнать, как устроено сердце .

Сердце человека состоит из двух предсердий и двух желудочков. Левая сторона сердца более развита, чем правая, так как на нее выпадает большая нагрузка. Именно этот желудочек чаще всего страдает. Несмотря на разницу размеров, обе стороны сердца должны работать стабильно, слаженно.

Учимся читать электрокардиограмму самостоятельно

Как читать ЭКГ правильно? Это сделать не так сложно, как может показаться на первый взгляд. Для начала следует посмотреть на кардиограмму. Она печатается на специальной бумаге, имеющей клеточки, причем отчетливо видно два типа клеток: крупные и мелкие.

Заключение ЭКГ читается по этим клеточкам. зубцы, клетки? Это основные параметры кардиограммы. Попробуем научиться читать ЭКГ с нуля.

Значение ячеек (клеточек)

На бумаге для печатания результата обследования имеются ячейки двух типов: крупные и мелкие. Все они состоят из вертикальных и горизонтальных направляющих. Вертикальные - это вольтаж, а горизонтальные - это время.

Большие квадраты состоят из 25 маленьких клеток. Каждая малая клеточка равна 1 мм и соответствует 0,04 секунды в горизонтальном направлении. Большие квадраты равны 5 мм и 0,2 секунды. В вертикальном направлении сантиметр полосы равен 1 мВ напряжения.

Зубцы

Всего выделяют пять зубцов. Каждый из них на графике отображает работу сердца.

Р - в идеале этот зубец должен быть положительным в пределах от 0,12 до двух секунд.
Q - зубец отрицательный, показывает состояние межжелудочковой перегородки.
R - отображает состояние миокарда желудочков.
S - отрицательный зубец, показывает завершения процессов в желудочках.
T - положительный зубец, показывает восстановление потенциала в сердце.

Все зубцы ЭКГ имеют свои особенности чтения.

Зубец Р

Все зубцы электрокардиограммы имеют определенное значение для постановки правильного диагноза.

Самый первый зубец графика называется Р. Он обозначает время между сердцебиениями. Чтобы его измерить, лучше всего выделить начало и конец зубца а затем посчитать количество маленьких клеток. В норме зубец Р должен быть в пределах от 0,12 до двух секунд.

Однако измерение этого показателя только на одном участке не даст точных результатов. Чтобы удостовериться, что сердцебиение ровное, необходимо определить интервал зубца Р на всех участках электрокардиограммы.

Зубец R

Зная, как читать ЭКГ легким способом, можно понять, есть ли патологии сердца. Следующим важным зубцом графика является R. Его найти просто - это самый высокий пик на графике. Это и будет положительный зубец. Его самая высокая часть отмечается на кардиограмме R, а его нижние части Q и S.

Комплекс QRS называется желудочковым, или синусовым. У здорового человека синусовый ритм на ЭКГ узкий, высокий. На рисунке отчетливо видны зубцы ЭКГ R, они самые высокие:

Между этими пиками количество больших квадратов указывает на Этот показатель рассчитывается по следующей формуле:

300/количество больших квадратов = ЧСС.

К примеру, между пиками четыре полных квадрата, тогда расчет будет выглядеть таким образом:

300/4=75 ударов сердца в минуту.

Иногда на кардиограмме отмечается удлинение комплекса QRS более 0,12 с, что говорит о блокаде пучка Гиса.

Интервал между зубцами PQ

PQ - это интервал от зубца Р до Q. Он соответствует времени проведения возбуждения по предсердиям до миокарда желудочков. Норма интервала PQ в разных возрастах различная. Обычно он составляет 0,12-0,2 с.

С возрастом интервал увеличивается. Так, у детей до 15 лет PQ может достигать 0,16 с. В возрасте от 15 до 18 лет PQ увеличивается до 0,18 с. У взрослых этот показатель равен пятой части секунды (0,2).

При удлинении интервала до 0,22 с говорят о брадикардии.

Интервал между зубцами QT

Если этот комплекс будет длиннее, то можно предположить ИБС, миокардит или ревматизм. При укороченном типе может отмечаться гиперкальциемия.

Интервал ST

В норме этот показатель располагается на уровне средней линии, но может быть выше нее на две клеточки. Этот сегмент показывает процесс восстановления деполяризации сердечной мышцы.

В редких случаях показатель может подниматься на три клетки выше средней линии.

Норма

Расшифровка кардиограммы в норме должна выглядеть следующим образом:

Сегменты Q и S должны быть всегда ниже средней линии, т. е. отрицательными.
Зубцы R и T в норме должны располагаться выше средней линии, т. е. будут положительными.
QRS-комплекс должен быть не шире 0,12 с.
ЧСС должно быть в пределах от 60 до 85 ударов в минуту.
Должен быть синусовый ритм на ЭКГ.
R должен быть выше зубца S.

ЭКГ при патологиях: синусовая аритмия

А как читать ЭКГ при различных патологиях? Одна из самых частых болезней сердца - нарушение синусового ритма. Оно может быть патологическим и физиологическим. Последний тип обычно диагностируется у людей, занимающихся спортом, при неврозах.

При синусовой аритмии кардиограмма имеет следующий вид: синусовые ритмы сохранены, наблюдаются колебания интервалов R-R, но во время задержки дыхания график ровный.

При патологической аритмии сохранение синусового импульса наблюдается постоянно, независимо от задержки дыхания, при этом на всех промежутках R-R наблюдаются волнообразные изменения.

Проявление инфаркта на ЭКГ

При возникновении инфаркта миокарда изменения на ЭКГ ярко выраженные. Признаками патологии являются:

увеличение ЧСС;
сегмент ST повышен;
в отведениях ST имеется довольно стойкая депрессия;
комплекс QRS увеличивается.

При инфаркте главным средством распознавания зон омертвения сердечной мышцы является кардиограмма. С ее помощью можно определить глубину поражения органа.

При инфаркте на графике наблюдается повышение сегмента ST, а зубец R будет опущен вниз, придавая ST форму, напоминающую кошачью спину. Иногда при патологии могут наблюдаться изменения зубца Q.

Ишемия

При возникновении можно увидеть, в какой именно части она располагается.

Расположение ишемии у передней стенки левого желудочка. Диагностируется при симметричных остроконечных Т-зубцах.
Расположение у эпикарда левого желудочка. Т-зубец заострен, симметричен, направлен вниз.
Трансмуральный тип ишемии левого желудочка. Т заострен, отрицателен, симметричен.
Ишемия у миокарда левого желудочка. Т сглажен, слегка приподнят вверх.
Поражение сердца отображается состоянием зубца Т.

Изменения в желудочках

ЭКГ показывает изменения в желудочках. Чаще всего они проявляются в левом желудочке. Такой вид кардиограммы встречается у людей с длительной дополнительной нагрузкой, например при ожирении. При этой патологии происходит отклонение электрооси влево, на фоне которого зубец S становится выше R.

Метод Холтера

А как научиться читать ЭКГ, если не всегда понятно, какие зубцы и как расположены? В таких случаях назначают непрерывную регистрацию кардиограммы с помощью мобильного устройства. Он постоянно записывает данные ЭКГ на специальную ленту .

Такой метод обследования необходим в тех случаях, если классическим ЭКГ не удается выявить патологий. Во время диагностики Холтера обязательно ведется подробный дневник, где пациент фиксирует все свои действия: сон, прогулки, ощущения во время деятельности, всю активность, отдых, симптомы болезни.

Обычно регистрация данных происходит в течение суток. Однако бывают случаи, когда необходимо снимать показания до трех суток.

Схемы расшифровки ЭКГ

Анализируется проводимость и ритм сердца. Для этого оценивается регулярность сердечных сокращений, подсчитывается количество ЧСС, определяется проводящая система.
Выявляются осевые повороты: определяют положение электрооси во фронтальной плоскости; вокруг поперечной, продольной оси.
Анализируется зубец R.
Анализируется QRS-T. При этом оценивается состояние комплекса QRS, RS-T, зубец T, а также интервал Q-T.
Делается заключение.

По продолжительности R-R-цикла говорят о регулярности и норме сердечного ритма. При оценке работы сердца оценивается не один промежуток R-R, а все. В норме допускаются отклонения в пределах 10 % от нормы. В других случаях определяется неправильный (патологический) ритм.

Для установления патологии берется комплекс QRS и определенный участок времени. На нем подсчитывают, какое количество раз сегмент повторяется. Затем берется такой же промежуток времени, но дальше на кардиограмме, опять подсчитывается. Если на равных участках времени количество QRS одинаково, то это норма. При разных количествах - предполагается патология, при этом ориентируются на зубцы Р. Они должны быть положительными и стоять перед комплексом QRS. На протяжении всего графика форма Р должна быть одинаковой. Такой вариант говорит о синусовом ритме сердца.

При предсердных ритмах зубец Р отрицательный. За ним располагается сегмент QRS. У некоторых людей зубец Р на ЭКГ может отсутствовать, полностью сливаясь с QRS, что говорит о патологии предсердий и желудочков, которых импульс достигает одновременно.

Желудочковый ритм показан на электрокардиограмме деформированным и расширенным QRS. При этом связь между Р и QRS не видна. Между зубцами R большие расстояния.

Сердечная проводимость

По ЭКГ определяют сердечную проводимость. По зубцу Р определяют импульс предсердий, в норме этот показатель должен быть 0,1 с. Интервал Р-QRS отображает общую скорость проводимости по предсердиям. Норма этого показателя должна быть в пределах 0,12 до 0,2 с.

Сегмент QRS показывает проводимость по желудочкам, нормой считается предел от 0,08 до 0,09 с. При увеличении интервалов происходит замедление сердечной проводимости.

Что показывает ЭКГ, пациентам знать не нужно. В этом должен разбираться специалист. Только врач может правильно расшифровать кардиограмму и поставить правильный диагноз, учитывая степень деформации каждого отдельного зубца, сегмента.
