Есть оружие, которое появилось давно и исчезнет не скоро. Его не любят новички и уважают профессионалы. Из него тяжело стрелять и легко попадать. Оно одинаково надежно в горах и джунглях, в снегах и пустынях. Оружие, которое не стареет. Это оружие - магазинная винтовка.
В конце прошлого столетия появилось много разновидностей винтовок - каждая держава вооружалась своей национальной системой. Шло время, и на их основе появлялись модели охотничьего и спортивного оружия, сами же армейские образцы вытеснялись более современными автоматическими конструкциями. По истечении ста лет в боевом применении остались очень немногие "магазинки", удачно сконструированные и оказавшиеся незаменимыми. В их числе русская трехлинейная винтовка (фото 1). Ее ценят те, кто нападает, и те, кто защищается. Ее хранят в коллекциях оружейных раритетов. Она есть в свободной продаже. Наконец, это оружие в малых количествах находится на вооружении спецподразделений для особо точной работы. И уже только поэтому с трехлинейной винтовкой стоит познакомиться поближе.
Фото 1. Винтовка образца 1891-1930 гг.
Ее официальное название - винтовка Мосина-Нагана образца 1891 года. Но в реальной конструкции оружия от Нагана осталась только фамилия этого бесспорно талантливого оружейника. Его очень удачный математический компоновочно-балансовый расчет гениально воплощен в металл русским артиллерийским офицером С.И. Мосиным. Капитан Мосин поставил себе задачу - создать оружие для практического применения в тяжелейших условиях различных климатических зон Российской империи, способное выдержать варварскую эксплуатацию в грязи окопов и песке, постоянно падающем на войне сверху вниз. Мосин достиг цели. Он заложил в свою винтовку концептуально новые принципы работы частей, узлов и механизмов. Геометрический профиль деталей оружия и система их взаимодействия были тщательно продуманы, опробованы в самых жестоких условиях, и только по результатам испытаний принимались единственно правильные конструктивные решения. В конструкцию винтовки была внесена принципиально новая деталь - отсечка-отражатель, сделавшая систему практически безотказной. Лишних деталей в этом оружии не было. Винтовка не ломалась - ломаться в ней было нечему. Более того, она легко разбиралась и собиралась, что было очень важным при ее освоении молодыми солдатами, набранными из полуграмотного крестьянства тогдашней России.
Система, представленная на оружейный конкурс в 1891 году, не была винтовкой Нагана. Это была винтовка Мосина. Ее калибр измерялся в старой дюймовой системе и равнялся трем линиям (одна линия равна 2,54 мм). И поэтому, несмотря на казенные наименования модификаций различного времени выпуска, для населения России она так и осталась трехлинейной винтовкой. Так ее называют уже более ста лет.
Фото 2
Фото 3
Фото 4
Принцип действия этого оружия основан на работе поворотного затвора (фото 2), продольно скользящего в ствольной коробке (7 на фото 3). При досылании затвора вперед он подхватывает патрон из магазинной коробки, выталкивает его за пределы воздействия отсечки-отражателя (7 на фото 4), которая. не дает патрону "вывалиться" вертикально вверх, и по направляющим пазам ствольной коробки подает патрон в патронник. При повороте рукоятки затвора вправо боевые выступы боевой личинки (7 на фото 2) поворачиваются на 90° и заходят за боевые выступы ствольной коробки. Таким образом, происходит запирание системы (схемы 1, 2, 3).
Схема 1. Технический разрез винтовки образца 1891-1930 гг.
Схема 2. Положение деталей ударного и спускового механизмов положении затвора
Схема 3. Положение деталей ударного и спускового механизмов при запертом канале ствола и взведенном ударнике
При нажиме на спусковой крючок (7 на фото 5, 6) опускается шептало (2 на фото 5, 6), с которого срывается курок (3 на фото 5), ударник разбивает капсюль, происходит выстрел. При повороте рукоятки затвора вверх боевые выступы личинки и ствольной коробки выходят из взаимного зацепления, система отпирается, курок взводится взаимодействием его винтовой червячной геометрии с аналогичной винтовой геометрией торца стебля затвора (2 на фото 2). Таким образом, курок открытого затвора всегда будет взведен. При отведении затвора назад зацеп- выбрасыватель, запрессованный в боевой личинке, извлекает из патронника стреляную гильзу. Геометрия открытого затвора образует паз-желобок (7 на фото 7), которым затвор при движении назад скользит по зубу отсечки-отражателя (2 на фото 4). Извлекаемая гильза "наезжает" на этот зуб, отражается от него и выбрасывается в сторону зацепа наружу.
Фото 5
Фото 6
Фото 7
Для заряжания оружия надо открыть затвор, вставить в специальные пазы ствольной коробки (3 на фото 4) обойму, снаряженную пятью патронами (фото 8), нажимая на верхний патрон вблизи обоймы, выдавить одним движением все пять патронов в магазинную коробку вниз, до упора. Затем закрыть затвор. Винтовка готова к выстрелу. После выстрела затвор открыть назад до упора, снова закрыть, снова выстрелить. И так пять раз. Можно стрелять и "по одному", вкладывая патроны прямо в патронник. Кстати, мастера так и делают во избежание изменения веса оружия, что влияет на траекторию полета пули при стрельбе на дальние дистанции. Винтовка в обращении предельно проста.
Фото 8
Фото 9
Теперь о тонкостях конструкции, делающих ее предельно надежной. Патроны трехлинейной винтовки имеют шляпку-закраину, которая гарантирует зацепление гильзы выбрасывателем. Кроме того, гильзы такой формы не "затирает" песком в механизме. Но в свою очередь эта закраина при продольном движении патрона по механизму "цепляет" все на своем пути, в том числе и закраины других патронов. У винтовки системы Нагана из-за этого в ствол частенько подавалось сразу по два патрона, что приводило к заклиниванию оружия. Мосин этот недостаток ликвидировал введением в свою конструкцию особой детали - отсечки-отражателя, представляющей собой подпружиненную пластинку с зубом (схема 4, фото 9).
Схема 4. Отсечка-отражатель:
1- лопасть; 2 - пружинная часть; 3 - зуб
Пластинка эта помещается зубом внутрь в прорези ствольной коробки (7 на фото 10). Стебель затвора в поперечном сечении эксцентричен (фото 11). Когда затвор открыт, зуб отсечки-отражателя находится в глубине эксцентрика (7 на фото 11). В таком положении пластина-лопасть выступает из корпуса ствольной коробки и удерживает верхний патрон заполненного магазина от выпадения вверх. В свою очередь отсекающий зуб пружинной части (7 на фото 9) выдвинут в полость магазинной коробки (7 на фото 12) и находится между верхним патроном и теми, которые расположены ниже. Когда верхний патрон выталкивается затвором вперед, зуб пружины удерживает остальные от подачи вверх - он их "отсекает". При повороте затвора вправо эксцентрик стебля (еще раз посмотрите на фото 11) нажимает на зуб лопасти-пластины и "утапливает" ее в паз ствольной коробки, заодно и "утапливая" в сторону зуб пружины, "отсекающий" патроны. Подпружиненные снизу патроны подаются вверх, полость под затвором снова заполняется. После выстрела затвор открывается, отсечка-отражатель снова становится в первоначальное положение. При открытом затворе патрон, поднявшийся из магазина вверх, будет фиксирован снизу отсекающим зубом пружины, сверху - лопастью- пластинкой отсечки-отражателя (схема 5).
Схема 5. Магазин винтовки образца 1891-1930 гг.:
1 - коробка; 2 - подающий механизм; 3
- отсечка-отражатель; 4 - отсекающий зуб
Он не может двигаться ни вверх, ни вниз. Он разобщен с остальными патронами, и его закраина уже ничто не сможет зацепить при продвижении патрона вперед, в ствол. Отсечка-отражатель выполняет двойную функцию - отсекает патроны от ненужной подачи и отражает стреляную гильзу.
Фото 10
Фото 11
Фото 12
Люди, интересующиеся военной культурой или же оружием, наверняка знают о существовании такой винтовки, как трехлинейка. Однако, если в случае с автоматом Калашникова, всем давно известно, почему и в честь кого получило свое название поистине классическое и легендарное оружие, то почему трехлинейка так называется, знают далеко не все. Но сегодня мы разберемся в данном вопросе.
Оригинальное название и история разработки «Винтовки Мосина»
Важно понимать, что название «Трехлинейка» является простонародным, и данная винтовка имеет оригинальное, официальное наименование. Звучит оно как «Винтовка Мосина».
Это оружие разрабатывалось более 100 лет назад, и начало его производства датируется 1892 годом. Несмотря на принадлежность данного оружия Российской стороне, производством винтовок также занимались и заводы во Франции, поскольку нехватка производственных мощностей отечественных заводов повлияла на невозможность выполнения минимального заказа.
После своего создания, винтовки быстро были приняты на вооружение русской армии, и широко использовались более половины века, начиная с 1881 года, и заканчивая концом 1950 годов.
В вопросе о том, почему винтовка Мосина называется трехлинейкой, мы разберемся чуть ниже, а сейчас необходимо уделить внимание происхождению оригинального названия.
Дело в том, что Мосин С.И. являлся конструктором и организатором производства оружия, кроме того, он также носил и звание генерал-майора русской армии. За свою жизнь Мосин занимался разработкой магазинных винтовок, совершенствованием другого оружия, используемого русской армией. Именно такие заслуги и привели к тому, что в результате винтовка была названа в его честь.
Почему винтовка называется «Трехлинейка»
Что же касается простонародного названия, которое очень быстро было присвоено винтовке Мосина, то оно звучит как «Трехлинейка». И это наименование имеет вполне рациональное объяснение, ведь происходит оно непосредственно от калибра, который был присвоен винтовке Мосина. В годы использования данного оружия, оружейный калибр измерялся по устаревшей мере длины, используя «Линии». Тогда линии были равны 2,54 мм. (1/10 дюйма).
Исходя из изложенной выше информации, несложно провести параллель, и понять, что калибр винтовки Мосина имел три линии, то есть, 3/10 дюйма или 7,62 мм. Вот, почему винтовка Мосина называется «Трехлинейкой» и по сей день, а её второе название стало едва ли не более популярным, чем оригинальное, полученное в честь самого Мосина.
7,62-мм (3-линейная) винтовка образца 1891 года (винтовка Мосина , трёхлинейка ) - магазинная винтовка , принятая на вооружение Российской Императорской армии в 1891 году.
Название трёхлинейка происходит от калибра ствола винтовки, который равен трём русским линиям (старая мера длины, равная одной десятой дюйма, или 2,54 мм - соответственно, три линии равны 7,62 мм).
| ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
|---|---|---|---|
| Модель: | M91/30 | M38 | M44 |
| Производитель: | Тульский оружейный завод ИжМаш |
||
| Патрон: | |||
| Калибр: | 7,62 мм | ||
| Вес без патронов: | 4 кг | 3,4 кг | 4,1 кг |
| Вес с патронами: | 4,13 кг | 3,53 кг | 4,26 кг |
| Длина: | 1232 (со штыком 1500) мм | 1016 мм | 1016 (со штыком 1330) мм |
| Длина ствола: | 730 мм | 514 мм | |
| Количество нарезов в стволе: | 4 правосторонних | ||
| Ударно-спусковой механизм (УСМ): | Ударникового типа | ||
| Принцип действия: | Продольно-скользящий поворотный затвор | ||
| Предохранитель: | Поворотом курка | ||
| Прицел: | Мушка с намушником и секторный прицел | ||
| Эффективная дальность: | 800 м | 400 м | |
| Прицельная дальность: | 2000 м | 1000 м | |
| Начальная скорость пули: | 870 м/с | 816 м/с | |
| Вид боепитания: | Неотъёмный магазин, снаряжаемый обоймами на пять патронов | ||
| Количество патронов: | 4+1 | ||
| Годы производства: | 1930–1945 | 1938–1945 | 1944–1949 |
История создания и производства
В 1882 году Главное Артиллерийское управление Российской империи поставило задачу разработки многозарядной, «повторительной» винтовки. В 1883 была образована «Комиссия по испытанию магазинных ружей» (ружьями тогда именовали любое ручное длинноствольное оружие, а слово «винтовка» обозначало разновидность ружья) под председательством генерал-майора Н. И. Чагина .
В результате длительных работ в данной области российской армии в 1889 году были представлены на выбор две системы магазинных винтовок - отечественная, разработки капитана С. И. Мосина , и бельгийская, разработки Леона Нагана. Испытания выявили некоторое превосходство бельгийской винтовки над русской; во всяком случае, офицеры и солдаты, принимавшие участие в стрелковых испытаниях оружия, дружно высказались за винтовку Нагана . Однако высшее руководство учло, что при всех ее прекрасных качествах бельгийская винтовка дала осечек в два раза больше, чем винтовка Мосина, а так же то, что русская винтовка была проще и дешевле в производстве. В конечном итоге члены комиссии пошли на компромисс: в 1891 г на вооружение русской армии была принята винтовка Мосина, на которой установили 5-зарядный магазин конструкции Нагана.
В изготовляемом новом образце имеются части, предложенные полковником Роговцевым, комиссией генерал-лейтенанта Чагина, капитаном Мосиным и оружейником Наганом, так что целесообразно дать выработанному образцу наименование: русская 3-лин. винтовка образца 1891 года.
16 апреля 1891 года император Александр III утвердил образец, вычеркнув слово «русская», поэтому на вооружение винтовка была принята под наименованием «трёхлинейная винтовка образца 1891 года ».
За Мосиным оставили права на разработанные им отдельные части винтовки и присудили ему Большую Михайловскую премию (за выдающиеся разработки по артиллерийско-стрелковой части).
Тем не менее, винтовка недолго оставалась без личного имени - очень быстро солдаты дали ей прозвище «трехлинейка», под которым она и вошла в историю. Имя Мосина было возвращено оружию только в советское время, при ее модернизации в 1930 году. За рубежом же русскую винтовку всегда называли «Мосин-Наган» .
Производство винтовки началось в 1892 году на Тульском , Ижевском и Сестрорецком оружейных заводах . Из-за ограниченных производственных мощностей этих заводов, заказ на 500 тысяч винтовок был размещён на французском оружейном заводе в городе Шательро (фр.Manufacture Nationale d’Armes de Châtelleraut ).
Уже в первые годы после принятия винтовки на вооружение, в ходе производства и эксплуатации оружия в исходную конструкцию начали вносить изменения. Так, в 1893 году ввели деревянную ствольную накладку для защиты рук стрелка от ожога, в 1896 году - новый шомпол , более длинный и с головкой увеличенного диаметра, не проходящей в ствол , что упростило чистку оружия. Ликвидировали насечку на боках крышки магазинной коробки, которая при ношении оружия протирала обмундирование. Эти усовершенствования вносили и в конструкцию ранее выпущенных винтовок.
К началу русско-японской войны в армию было поставлено примерно 3 800 000 винтовок.
После принятия на вооружение в 1908 году патрона с остроконечной («наступательной») пулей в 1910 году на вооружение был принят новый вариант винтовки с прицелом системы Коновалова, соответствующим баллистике нового патрона.
К моменту вступления России в первую мировую войну на вооружении русской армии имелось 4 519 700 винтовок, в производстве находились три варианта винтовки - драгунская, пехотная и казачья. В течение войны военная промышленность России изготовила 3 286 232 трёхлинейных винтовок, отремонтировала и исправила 289 431.
Из-за катастрофического недостатка оружия и проблем внутренней промышленности, российское правительство начало закупать за границей винтовки нескольких иностранных систем, а также заказало в США у компаний Remington и Westinghouse 1,5 миллиона винтовок обр. 1891/10 гг. Часть из них никогда не была поставлена России - после Революции их конфисковало правительство США.
Во время гражданской войны в России производились два типа винтовок - драгунская и, в значительно меньших количествах, пехотная . После окончания войны, с 1922 года, производились только драгунская винтовка и карабин обр. 1907 года .
В первые годы Советской власти развернулась широкая дискуссия по поводу целесообразности модернизации или замены имеющегося образца винтовки более совершенным. По итогам дискуссии в 1924 году был образован комитет по модернизации винтовки обр. 1891 года.
В результате модификации драгунского варианта винтовки, как более короткого и удобного, появилась единая модель - винтовка образца 1891/1930 гг . (Индекс ГАУ - 56-В-222 ). Хотя она и содержала в себе целый ряд улучшений относительно исходного образца, по сравнению с аналогами, имевшимися на вооружении армий государств-вероятных противников СССР, она всё же выглядела не самым лучшим образом. Однако магазинная винтовка к тому времени уже не была единственным видом стрелкового оружия пехоты, поэтому в те годы ставка была сделана в первую очередь на создание более современных и совершенных его видов - пистолетов-пулемётов, пулемётов, самозарядных и автоматических винтовок.
В 1932 году также началось серийное производство снайперской винтовки обр. 1891/30 гг. (Индекс ГАУ - 56-В-222А ), отличавшейся улучшенным качеством обработки канала ствола , наличием оптического прицела ПЕ , ПБ или (впоследствии) ПУ и отогнутой вниз рукоятью затвора . Всего было выпущено 108 345 шт. снайперских винтовок, они интенсивно использовались в ходе советско-финской и Великой Отечественной войны и зарекомендовали себя как надёжное и эффективное оружие. В настоящее время снайперские винтовки Мосина представляют коллекционную ценность (особенно «именные» винтовки, которыми награждали лучших советских снайперов).
В 1938 году был также принят модернизированный аналогично основному образцу карабин обр. 1938 года , представлявший собой модификацию карабина образца 1907 года. Он стал длиннее своего предшественника на 5 мм и был рассчитан на ведение прицельной стрельбы на дальность до 1 000 м. Карабин предназначался для различных родов войск, в частности артиллерии, сапёрных войск, кавалерии, подразделений связи и служащих материально-технического обеспечения, например водителей транспорта, которым было необходимо лёгкое и простое в обращении оружие большей частью для самообороны.
Последним вариантов винтовки стал карабин обр. 1944 года , отличавшийся наличием несъёмного игольчатого штыка и упрощённой технологией изготовления. Одновременно с его введением сама винтовка образца 1891/1930 гг. с производства была снята. Укорочение пехотного оружия явилось настоятельным требованием, выдвинутым опытом Великой Отечественной войны. Карабин позволил повысить манёвренность пехоты и других родов войск, так как с ним стало удобнее вести бой в различных земляных укреплениях, зданиях, густых зарослях и т. п., причём боевые качества его как в огневом, так и в штыковом бою по сравнению с винтовкой практически не снизились.
Карабин обр. 1944 года с несъёмным игольчатым штыком
После принятия на вооружение в 1938 году достаточно удачной самозарядной винтовки Токарева (СВТ) , предполагалось, что в начале 1940-х годов она практически полностью вытеснит в РККА винтовку Мосина и станет основным оружием советской пехоты, вслед за армией США, принявшей в 1936 году на вооружение самозарядную винтовку Гаранда . По довоенным планам в 1941 году предполагалось выпустить 1,8 млн. СВТ , в 1942 - 2 млн. Фактически к началу войны было изготовлено свыше 1 млн. СВТ, и многие части и соединения первой линии, в основном в западных военных округах, получили штатное количество самозарядных винтовок.
Однако планы полного перевооружения Красной Армии автоматическим оружием не были выполнены в связи с началом Великой Отечественной войны - с 1941 года производство СВТ как более сложной в сравнении с магазинной винтовкой и пистолетом-пулемётом было сокращено в разы, и одним из основных видов оружия советской армии оставалась модернизированная винтовка обр. 1891 года, хотя и дополненная весьма существенными количествами (более половины от общего количества стрелкового оружия на конец войны) самозарядных винтовок и пистолетов-пулемётов .
Советские солдаты в поле во время наступления на Харьковском направлении. 1942 год
В 1931 году было произведено 154 000, в 1938 году - 1 124 664, в 1940 году - 1 375 822.
В 1943 году на оккупированной территории Белоруссии инженер-железнодорожник Т. Е. Шавгулидзе разработал конструкцию 45-мм ружейного гранатомёта , в общей сложности, в 1943-1944 годах в мастерских Минского партизанского соединения советскими партизанами были изготовлены 120 винтовочных гранатомётов системы Шавгулидзе, которые устанавливались на винтовки системы Мосина.
Производство основной винтовки обр. 1891/30 гг. было прекращено в начале 1945 года Карабин обр. 1944 года выпускался вплоть до начала производства автомата Калашникова. Винтовки и карабины постепенно снимали с вооружения армии, заменяя карабином СКС и автоматом Калашникова (хотя некоторое количество карабинов обр. 1944 года продолжали использовать в системе военизированной охраны).
Конструкция и принцип действия
Отсечка-отражатель управляется движением затвора и служит для отделения патронов , подаваемых из магазинной коробки в ствольную, предотвращая возможные задержки при подаче, вызываемые зацеплением закраин патронов друг за друга, а также играет роль отражателя стрелянных гильз. До модернизации 1930 года она представляла собой единую деталь, после - состояла из лопасти с отражательным выступом и пружинной части.
Полная разборка винтовки (щелкните по картинке для её увеличения)1 – ствол со ствольной коробкой, 2 – ложа, 3 – ствольная накладка, 4 – магазинная коробка со спусковой скобой, 5 – наконечник, 6 – винт наконечника, 7 – передняя пружина ложевого кольца, 8 – задняя пружина ложевого кольца, 9 – переднее ложевое кольцо, 10 – заднее ложевое кольцо, 11 – шомпол, 12 – шомпольный упор, 13 – болт нагеля, 14 – гайка нагеля, 15 – затылок приклада, 16 – винты крепления затылка приклада (2), 17 – болт крепления магазина, 18 – болт крепления ствольной коробки, 19 – мушка с намушником, 20 – детали прицела, 21 – отсечка отражатель, 22 – крышка магазинной коробки и детали подающего механизма, 23 – защелка крышки, 24 – детали спускового механизма, 25 – затвор и его детали, 26 – ружейный ремень с двумя тренчиками.
Отсечка-отражатель считается одной из ключевых деталей конструкции винтовки, введённых Мосиным, обеспечивающей надёжность и безотказность работы оружия в любых условиях. Вместе с тем, само её наличие было вызвано использованием устаревших патронов с закраиной, не очень удобных для подачи из магазина .
Впрочем, даже и магазины системы Ли , принятые к английским винтовкам Ли-Метфорд и Ли-Энфилд , также использовавшим патрон с закраиной, не имели отсечки-отражателя, вместо которой магазин имел пружинные губки сверху и ромбовидную форму в профиль, благодаря которой патроны располагались в нём так, что закраина верхнего патрона вставала перед закраиной следующего за ним, и зацепление их было исключено (ёлочка). Именно эта схема в дальнейшем стала общепринятой для магазинов под рантовые (имеющие закраину) патроны .
Достоинства и недостатки
Достоинства
- Хорошая баллистика и высокая мощность патрона (на уровне .30-06), при том, что многие аналоги на тот момент всё ещё использовали дымный порох;
- Большая живучесть ствола и затвора;
- Нетребовательность к технологии изготовления и большие допуски;
- Надёжность, безотказность действия механизмов винтовки в любых условиях;
- Простая и надёжная конструкция затвора, состоящего всего из 7 деталей; он разбирается и собирается быстро и без каких-либо инструментов;
- Магазинная коробка хорошо закрыта снизу;
- Прочные ложа и приклад ;
- Дешёвая рамочная обойма ;
- Легко вынимаемый для чистки затвор;
- Достаточная скорострельность винтовки;
- Отдельная боевая личинка затвора, замена которой при поломке обходится намного дешевле, чем замена всего затвора;
- Дешевизна замены деревянных частей.
Недостатки
Стоит отметить, что и опытная винтовка Мосина 1885 года, и винтовка Нагана имели вынесенную назад рукоять затвора, расположенную
в специальном вырезе, отделённом от окна для выброса стреляных гильз перемычкой, что ещё
и усиливало ствольную коробку ; однако при испытаниях винтовки 1885 года выяснилось, что при
таком расположении рукояти часто происходят задержки при перезаряжании, вызванные тем, что длинные рукава солдатской
шинели попадали между Стебель затвора
- де-таль или кон-струк-тив-но объ-еди-нен-ные де-та-ли по-движ-ной си-сте-мы стрел-ко-во-го ору-жия, при-во-дя-щие в дви-же-ние за-твор.">стеблем затвора
и ствольной коробкой , и от отдельного выреза для рукояти посчитали необходимым отказаться,
вернувшись к такой же конфигурации ствольной коробки , как на винтовке Бердана;
- Прямая шейка приклада, менее удобная при стрельбе, чем полупистолетная на новейших на тот момент образцах винтовок, хотя и более прочная и удобная в штыковом бою;
- Предохранитель Мосина, - очень простой, но неудобный в использовании и маложивучий из-за скрашивания предохранительного выступа при частом использовании (насколько вообще нужен предохранитель на магазинной винтовке - вопрос спорный);
- Некоторое отставание от передовых иностранных аналогов в оформлении мелких деталей и фурнитуры, например - устаревшие и быстро расшатывающиеся ложевые кольца, уязвимый к ударам прицел , менее удобные, чем боковые, нижние «пехотные» антабки (с 1910 года заменённые на также не самые удобные щели для прохода ремня, изначально имевшиеся на драгунской винтовке), неудобный упор шомпола и т. д.;
- Низкое качество деревянных деталей из-за использования дешёвого дерева, особенно на поздних выпусках
Использование
Винтовка активно использовалась в период с 1891 до конца Второй мировой войны.
Видео
Стрельба из винтовки, обращение с оружием и прочее:
Отрывок из фильма "Оружие первой мировой" документального сериала "Отечественное стрелковое оружие", рассказывает о истории создания знаменитой трехлинейной винтовки системы Мосина и ее модификациях. Винтовка Мосина (трёхлинейка) 1891 года - Джерри Мичулек (Jerry Miculek) Обзор снайперской винтовки образца 1891/1930 гг. с прицелом ПУ (на английском языке)«Если изобрести повторительную систему, которая будет надежна, прочна, не будет требовать слишком тщательного ухода… то ни о чем лучшем и мечтать нельзя»
Однако такой системы в те годы ещё не существовало. Имевшиеся образцы, хоть и представляя, в теории, существенно более высокую ступень развития стрелкового оружия по сравнению с распространёнными в то время в качестве военного оружия винтовками однозарядными, имели весьма существенные общие недостатки, ввиду которых они не могли быть приняты на массовое вооружение регулярной армии.
Механизм винтовки Генри…
…и патроны к ней; рядом - современный револьверный патрон.
Во-первых - в ранних магазинных системах из-за особенностей конструкции их магазинов (прикладных, подствольных) обычно использовались сравнительно короткие и слабые патроны, часто кольцевого воспламенения, по мощности близкие к револьверным. Например, в подствольном трубчатом магазине при применении патронов центрального воспламенения, к типу которых тогда уже принадлежало большинство военных, опасались случайных взрывов от удара пули заднего патрона о капсюль переднего , поэтому многие винтовки с таким магазином использовали патроны кольцевого воспламенения, имевшие вместо центрально расположенного капсюля колечко капсюльного состава прямо в закраине гильзы, малопригодные для военного оружия.
В результате дальность стрельбы из них оставляла желать многим лучшего, особенно с учётом предъявлявшихся в те годы к этому качеству военного оружия явно завышенных требований (что было вызвано наличием практики «плутонговой» стрельбы из винтовок залпами по групповой, часто даже невидимой, цели, исчезнувшей после введения пулемётов), а пуля не обладала пробивной силой, необходимой для поражения цели, находящейся за земляными валами, брустверами и иными подобными укреплениями, что и в те годы, и впоследствии также считалось весьма важным.
Прикладные магазины также имели свои проблемы, связанные со сложностью, низкой надёжностью, ослаблением конструкции винтовки.
Во-вторых, что ещё важнее, после опустошения магазина требовалось его весьма длительное наполнение, осуществлявшееся в тогдашних конструкциях по одному патрону, чем существенно снижалась практическая скорострельность. Это делало проблематичным использование ранних магазинных винтовок в полевых сражениях, - хотя в определённых ситуациях, например, при обороне укреплённых позиций, когда стрелок имел возможность относительно спокойно перезарядить своё оружие, они, безусловно, и имели большие преимущества.
К этому добавлялись и многочисленные проблемы с надёжностью ранних «магазинок» в полевых условиях, а также их высокие стоимость и сложность в производстве.
Позднее появились и более совершенные системы под военные патроны с дымным порохом , которые даже принимались в некоторых странах на ограниченное вооружение, - такие, как швейцарская магазинная винтовка Repetiergewehr Vetterli (1869), введённая во флоте Норвегии многозарядная (очень несовершенная, с подачей очередного патрона в ствол из магазина, осуществляемой рукой стрелка) винтовка Krag-Petersson (1876 год), японская винтовка Мюрата Тип 13 (1880), немецкая «передельная» Gewehr 71/84 (1884 год), австро-венгерский (1881 год) и французский (1886 год) варианты системы Gra-Kropatschek, и другие.
Но все они также имели магазины, снаряжаемые по одному патрону, почему, собственно говоря, практически нигде и не были приняты на полное вооружение в качестве единственного военного образца, обычно оставаясь лишь дополнением к составлявшим основную массу оружия пехоты однозарядными винтовкам. В обычных обстоятельствах стрелку приходилось пользоваться ими как однозарядными, приберегая запас патронов в магазине на критический момент боя, определить наступление которого, естественно, крайне сложно . То же самое можно сказать и о так называемых «приставных магазинах» и «ускорителях заряжания», которые крепились на однозарядной винтовке, превращая её в некое подобие магазинной, но были при этом громоздки, сравнительно ненадёжны и сложны в эксплуатации, да и снаряжались, опять же, по одному патрону.
Магазины на военном оружии в те годы и ещё долго впоследствии были исключительно постоянными, то есть постоянно жёстко закреплёнными на винтовке; сменные магазины, как на современном оружии, считались в те годы совершенно недопустимым расточительством. Даже если магазин и мог сниматься для чистки (как на английской винтовке Ли-Метфорд, например), на винтовку он приходился всего один (а в случае вышеупомянутой винтовки Ли-Метфорд - ещё и присоединялся к ней цепочкой), соответственно, иметь при себе запас предварительно снаряжённых магазинов стрелок не мог. Именно поэтому заряжание единственного имевшегося у стрелка магазина по одному патрону в те годы и было критическим недостатком магазинного оружия, мешавшим его широкому военному применению.
Так или иначе, ни в одной из основных европейских армий в период до второй половины 1880-х годов магазинные винтовки приняты на вооружение в качестве основного образца не были, именно ввиду непригодности их ранних вариантов к использованию в качестве массового военного оружия.
Произошло это лишь после появления необходимых предпосылок - в первую очередь благодаря введению серединного (расположенного перед спусковой скобой) магазина с рядным расположением патронов, запатентованного американцем шотландского происхождения Джеймсом Ли (James Paris Lee) в 1879 году и впервые использованного в винтовке Манлихера образца 1886 года, а к нему - патронной пачки (винтовка Маннлихера 1889 года), а затем и обоймы (принятая в Бельгии винтовка Маузера 1889 года), благодаря которым, наконец, нашёл своё вполне положительное решение вопрос о быстром снаряжении магазина сразу несколькими патронами. Пачка или обойма позволяли заполнить магазин за время, сравнимое с тем, которое уходило на перезаряжание прежних однозарядных винтовок одним патроном.
Также существенную роль во введении многозарядных винтовок сыграло появление новых малокалиберных патронов с бездымным порохом (французская винтовка Лебеля 1886 года (англ. )), более компактных и лёгких, что позволяло снабдить винтовку достаточно ёмким магазином, при этом избыточно не отягощая стрелка весом размещённого на ней боекомплекта.
Почти сразу же после появления этих новшеств использовавшие их магазинные винтовки были введены на полное вооружение практически во всех развитых странах - Vetterli-Vitali (англ. ) в Италии (1887), Gewehr 1888 (англ. ) в Германии (1888), Lee-Metford (англ. ) в Англии (1888), Schmidt-Rubin в Швейцарии (1889) и так далее. Только лишь принятая ранее других французская винтовка Лебеля 1886 года, сравнительно совершенная по конструкции механизмов и впервые использовавшая патрон с бездымным порохом, всё ещё имела подствольный магазин, снаряжаемый по одному патрону, что почти сразу же сделало её устаревшей и уступающей более современным иностранным образцам.
Показательно, что параллельно с разработкой принципиально новой магазинной винтовки велись и работы по приспособлению магазина к существующей винтовке Бердана (признанные позднее бесперспективными), а также - по созданию однозарядной, но уже использующей новый патрон с бездымным порохом, винтовки, - не все военные считали преимущества магазинных винтовок достаточно значительными для вооружения ими всей армии, что было обусловлено в том числе и отсутствием до поры до времени однозначно удачной применительно к военной винтовке конструкции магазина, которая, как уже упоминалось, появилась лишь во второй половине 1880-х.
Этот определённый консерватизм, а в большей степени - выжидательная позиция, занятая военным ведомством из нежелания повторять ошибки двадцатилетней давности, приведшие к событиям, окрещённым военным министром Милютиным «нашей несчастной ружейной драмой» , когда за период с 1860 по 1870 год было в лихорадочном порядке принято на вооружение не менее 6 различных систем винтовок под разные патроны, большая часть из которых успела устареть ещё до начала своего массового производства, привели к некоторому торможению работ по созданию отечественной магазинной винтовки, - что, однако, впоследствии позволило избежать неприятных ситуаций, вроде тех, в которых, как уже говорилось выше, оказались французы, поспешно приняв на вооружение винтовку Лебеля с очень быстро сделавшим её устаревшей подствольным магазином, или англичане и австрийцы, которые сначала приняли магазинные винтовки под патрон с дымным порохом, и уже вскоре были вынуждены лихорадочно переделывать их под бездымный.
Так как любое оружие создаётся в первую очередь на основе имеющегося боеприпаса, одновременно велись работы по созданию нового патрона.
В 1886 году Лоренцу из Германии была заказана партия опытных патронов уменьшенного калибра.
В 1887 году была налажена связь со шведским профессором Хэблером, от которого были получены материалы опытов, консультации и указания. Хэблер советовал принять видевшийся ему наиболее перспективным калибр порядка 7,6 мм и пулю в стальной оболочке, а также прислал 1000 патронов своей разработки с дымным порохом.
В 1888 году в Россию прибыли заграничные 8-мм винтовки: австрийская Манлихера и датская Краг-Иоргенсена. Выяснилось, что австрийские и датские винтовки давали лучшую кучность и меткость боя, нежели испытывавшиеся Комиссией опытные русские винтовки, но скорость их пуль были недостаточна (508-530 м/с) из-за использования дымного пороха, а запирающий механизм вместе с другими деталями винтовок был признан совершенно неудовлетворительным. Тот же самый вывод был сделан относительно винтовок и патронов Хэблера.
В начале 1889 года Комиссия по неофициальным каналам получила французскую винтовку Лебеля, использовавшую бездымный порох, - с гильзами и пулями, но без самого пороха. Тем не менее, впоследствии и она также была испытана, с русским бездымным порохом, в разработке которого она и сыграла довольно важную роль. Конструкция ствола и затвора этой винтовки были признаны заслуживающими внимания, однако трубчатый подствольный магазин оказался неудовлетворительным.
Патроны 7,62×54 мм R в ассортименте (поздняя модификация с остроконечными пулями, изначально пули были с круглыми носками).
Затвор Мосина.
В результате их испытания, а также сравнительных испытаний с австрийской винтовкой Манлихера, стало возможно наконец окончательно определиться с требованиями к новой винтовке, современным языком - составить на неё техническое задание. Было решено принять калибр 7,62 мм (ровно 3 русские линии), ствол и прицел по образцу Лебеля (но с изменением направления хода нарезки с принятого во Франции левого на правый), затвор продольно скользящий с поворотом, запирающийся отдельной боевой личиной (так как замены личинки в случае поломки обходится дешевле замены всего затвора), магазин серединный, постоянный, с заряжанием из рамочной обоймы пятью патронами. Комиссия была вследствие этого в 1889 году переименована в Комиссию для выработки образца малокалиберного ружья .
Так как ни винтовка Мосина, ни винтовки Нагана требованиям этим в полной мере не соответствовали, конструкторам было предложено на их основе разработать новые системы, которые, таким образом, были изначально обречены быть в значительной мере схожи конструктивно, будучи созданы на основе одних и тех же разработанных Комиссией ствола и патрона, в комплексе определяющих все баллистические свойства оружия, и в силу выставленных ей требований используя одинаковые по типу затвор и магазин, а различия имея лишь в конкретном конструктивном оформлении этих элементов. По сути, перед Мосиным и Наганом была поставлена задача создания своих вариантов затворных групп и магазинов для уже имевшегося ствола.
Одновременно в 1890 году были рассмотрены ещё 23 системы, не показавшие, однако, преимущества перед уже отобранными для дальнейшего сравнения Нагана и Мосина.
После доставки из Бельгии опытной партии доработанных, уже 3-линейных, винтовок Нагана осенью 1890 года начались широкомасштабные сравнительные испытания обеих систем.
По результатам начальных испытаний винтовка Нагана показала некоторое преимущество, и на первом этапе конкурса Комиссия проголосовала за неё 14 голосами против 10. Впрочем, это голосование не было определяющим, так как первый этап конкурса носил по сути ознакомительный характер. К тому же, многие члены комиссии считали, что испытания показали равноценность представленных образцов, а представленные на конкурс винтовки Мосина (изготовленные в полукустарных условиях опытно-промышленного производства рядовые опытные образцы оружия, находящегося на самой ранней стадии доводки), более простой и конструктивно надёжной, просто выполнены грубее, чем демонстрационные винтовки Нагана, исполненные «с изумительной точностью» и очень хорошо отделанные, да к тому же представлявшие собой улучшенный вариант конструкции, в своё время предложенной для вооружения в Бельгии и бывшей готовой к производству ещё в 1889 году. Более того, писалось, что:
Принимая во внимание, …что представленные капитаном Мосиным на опыты ружья и обоймы изготовлены были при условиях крайне неблагоприятных и вследствие того очень неточно, ружья же и обоймы Нагана, напротив того, оказались изготовленными изумительно точно, генерал-лейтенант Чебышев не нашёл возможным согласиться с заключением, что обе испытанные системы одинаково хороши. По его мнению, ввиду изложенных обстоятельств, система капитана Мосина имела громадное преимущество.
Более детально ознакомившись с обеими системами и результатами войсковых испытаний (испытывались 300 винтовок Мосина и 300 винтовок Нагана), члены Комиссии пересмотрели своё мнение. Так, на испытательных стрельбах винтовки Мосина дали 217 задержек при подаче патронов из магазина, а Нагана - 557, почти втрое больше. Учитывая тот факт, что конкурс по сути сводился именно к поиску оптимальной конструкции магазина, одно это вполне однозначно говорило о преимуществе системы Мосина с точки зрения надёжности, несмотря ни на какие «неблагоприятные условиях производства». Кроме того, Комиссия пришла к выводу, что :
…пачечные ружья иностранца Нагана сравнительно с такими же кап. Мосина представляют собой механизм более сложный для выделки… и сама стоимость каждого экземпляра ружья несомненно увеличится.
Причём речь шла о более чем существенных затратах: даже по самым скромным подсчётам, производство системы Нагана дало бы дополнительные издержки в размере от 2 до 4 млн золотых рублей на первый миллион выпущенных винтовок, то есть по 2-4 рубля на каждую, при том, что общая сумма, требуемая на перевооружение одного русского солдата, в среднем составляла около 12 рублей. Кроме того, требовались дополнительно 3-4 месяца на освоение конструкции промышленностью, в условиях уже наметившегося отставания России от развитых европейских стран в перевооружении новым стрелковым оружием, при том, что винтовка Мосина уже готовилась к производству и была специально рассчитана на высокую степень технологической преемственности с уже выпускавшейся винтовкой Бердана.
Так что в 1891 году, по завершению войсковых испытаний, Комиссия выработала компромиссное решение: принята была винтовка, разработанная на основе конструкции Мосина, но с существенными изменениями и дополнениями, как позаимствованными из конструкции Нагана, так и выполненными с учётом предложений самих членов Комиссии.
Боекомплект к винтовке, снаряжённый в патронные обоймы.
Снаряжение магазина винтовки из обоймы.
Из опытной винтовки Мосина напрямую в ней были использованы планка запирающего механизма, устройство предохранительного взвода, затвор, отсечка-отражатель, защёлка магазинной крышки, способ соединения подавателя с крышкой, дающий возможность отсоединять крышку с подавателем от магазина, шарнирная антабка ; из системы Нагана - идея помещения подающего механизма на дверце магазина и открывание её вниз, способ наполнения магазина спусканием из обоймы патронов пальцем, - следовательно, пазы для обоймы в ствольной коробке и, собственно, сама патронная обойма. Остальные части были выработаны членами Комиссии, при участии Мосина.
Изменения, заимствованные из винтовки Нагана (форма обоймы для заряжания, крепление подающей пружины к крышке магазина, форма отсечки-отражателя) несколько повысили удобство обращения с винтовкой, но даже в случае их удаления не лишали её функциональности. Например, если вообще отказаться от обойменного заряжания, магазин можно снаряжать по одному патрону. Если отсоединить подающую пружину от магазинной крышки, патроны будут по-прежнему подаваться, хотя повышается риск потерять пружину при чистке. Таким образом, роль этих изменений является вторичной по отношению к назначению и функционированию оружия и не даёт оснований для отказа признавать Мосина автором или ставить имя Нагана в название образца, не упоминая при этом авторов прочих, не менее важных, чем позаимствованные из его системы, добавлений.
Вероятно, наиболее полно отражающим авторство конструкции этой винтовки было бы название «Комиссионная винтовка образца 1891 года» , по аналогии с немецкой «Комиссионной винтовкой» («Kommissionsgewehr») образца 1888 года, также выработанной в своё время комиссией на основе систем Маннлихера и Маузера.
В изготовляемом новом образце имеются части, предложенные полковником Роговцевым, комиссией генерал-лейтенанта Чагина, капитаном Мосиным и оружейником Наганом, так что целесообразно дать выработанному образцу наименование: русская 3-лин. винтовка образца 1891 года.
За Мосиным оставили права на разработанные им отдельные части винтовки и присудили ему Большую Михайловскую премию (за выдающиеся разработки по артиллерийско-стрелковой части).
Это не было первым случаем, когда образец, созданный на основе определённой системы с обширными добавлениями, принимался на вооружение русской армии под обезличенным индексом, без упоминания имени автора исходной системы; например, точно так же винтовка, выработанная на основе системы Карле (в оригинальной русской документации - Карля ), в своё время была принята как «скорострельная игольчатая винтовка образца 1867 года» .
Впоследствии, однако, стали раздаваться голоса о том, что таковое наименование нарушало устоявшуюся традицию именования образцов стрелкового оружия русской армии, так как фамилия конструктора была вычеркнута из названия принятого на вооружение образца. Как указывается в ряде источников , в итоге в 1924 году в названии винтовки появилась фамилия Мосина.
Большое количество винтовок было захвачено немецкими и австро-венгерскими войсками и было принято на вооружение в запасных частях и на немецком флоте. В 1920-е годы многие из этих винтовок были проданы Германией Финляндии . Различные модификации винтовки Мосина состоят на вооружении финской армии до настоящего времени.
Винтовка образца 1891/30 годов.
Сзади на пенёк ствола, имеющий резьбу, наглухо навинчена ствольная коробка , которая служит для помещения затвора. К ней, в свою очередь, прикреплены магазинная коробка с подающим механизмом, отсечка-отражатель и спусковой механизм .
Магазинная коробка и отсечка-отражатель
Магазинная коробка (магазин) служит для помещения 4 патронов и подающего механизма. Имеет щёки, угольник, спусковую скобу и крышку, на которой смонтирован подающий механизм .
Патроны в магазине расположены в один ряд, в таком положении, чтобы их закраины не мешали подаче, с чем связана необычная, по современным меркам, форма магазина.
Отсечка-отражатель управляется движением затвора и служит для отделения патронов, подаваемых из магазинной коробки в ствольную, предотвращая возможные задержки при подаче, вызываемые зацеплением закраин патронов друг за друга, а также играет роль отражателя стрелянных гильз. До модернизации 1930 года она представляла собой единую деталь, после - состояла из лопасти с отражательным выступом и пружинной части . Это отрицательно сказалось на надежности экстракции гильзы: в войсках появилась грустная шутка «Куда девается каждая сотая гильза? - Правильно, остается в патроннике!»
Отсечка-отражатель считается одной из ключевых деталей конструкции винтовки, введённых Мосиным, обеспечивающей надёжность и безотказность работы оружия в любых условиях. Вместе с тем, само её наличие было вызвано использованием устаревших патронов с закраиной, не очень удобных для подачи из магазина.
Впрочем, даже и магазины системы Ли, принятые к английским винтовкам Ли-Метфорд и Ли-Энфилд , также использовавшим патрон с закраиной, не имели отсечки-отражателя, вместо которой магазин имел пружинные губки сверху и ромбовидную форму в профиль, благодаря которой патроны располагались в нём так, что закраина верхнего патрона вставала перед закраиной следующего за ним, и зацепление их было исключено (елочка). Именно эта схема в дальнейшем стала общепринятой для магазинов под рантовые (имеющие закраину) патроны.
Спусковой механизм
Спусковой механизм состоит из спускового крючка, спусковой пружины, служащей также шепталом, винта и шпильки . Спуск винтовки - длинный, достаточно тугой и без «предупреждения», - то есть, ход спускового крючка не разделён на две стадии с различающимся усилием.
Затвор

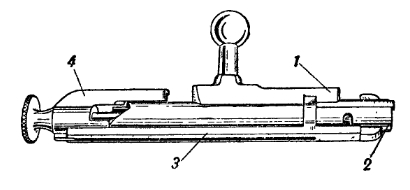

Затвор винтовки обр. 1891 года.
1 - стебель, 2 - боевая личинка, 3 - соединительная планка, 4 - курок.
Затвор винтовки служит для досылания патрона в патронник, запирания канала ствола в момент выстрела, производства выстрела, извлечения стрелянной гильзы или осечного патрона из патронника .
Состоит из стебля с гребнем и рукоятью, боевой личинки, выбрасывателя, курка, ударника, боевой пружины и соединительной планки. На снайперской винтовке рукоять затвора удлинена и отогнута книзу для повышения удобства перезаряжания оружия и возможности установки оптического прицела .
Прицельные приспособления
Прицел винтовки обр. 1891/30 года
Состояли из прицела и мушки.
Прицел - ступенчатый на винтовке обр. 1891 года, секторный на винтовке обр. 1891/30 года. Состоит из прицельной планки с хомутиком, прицельной колодки и пружины .
На винтовке обр. 1891 года прицел был проградуирован в сотнях шагов. На прицельной планке имелось два целика: один использовался при стрельбе на 400, 600, 800, 1 000 и 1 200 шагов, а второй, для использования которого необходимо было поднять прицельную планку в вертикальное положение, - на дистанции от 1 300 до 3 200 шагов. Также существовало два варианта рамочного прицела: изначальный вариант, использовавшийся до 1910 года и рассчитанный на тяжёлую пулю, и модернизированный, с планкой системы Коновалова, рассчитанной на лёгкую остроконечную «наступательную» пулю патрона обр. 1908 года. На винтовке обр. 1891/30 годов прицел размечен до дистанции в 2 000 метров; единственный целик может быть установлен в любое положение от 50 до 2 000 м с шагом 50 м .
Мушка расположена на стволе близ дульного среза. У обр. 1891/30 годов получила кольцевой намушник .
В 1932 году началось серийное производство снайперской винтовки обр. 1891/31 годов (Индекс ГАУ - 56-В-222А), отличавшейся улучшенным качеством обработки канала ствола, наличием оптического прицела ПЕ, ПБ или ПУ и отогнутой вниз рукоятью затвора.
Штык
Штык обр. 1891/30 года.
Штык карабина 1944 года
Русская пехота на марше. Видно, что у большинства стрелков штыки примкнуты.
Служит для поражения противника в рукопашном бою . Имеет четырёхгранное лезвие с долами, трубку со ступенчатой прорезью и пружинной защёлкой, крепящую штык к стволу, и соединяющую их шейку .
Винтовка пристреливалась со штыком, то есть, при стрельбе он должен был быть примкнут, - иначе точка попаданий существенно смещалась и на сравнительно большой дистанции попасть из оружия во что-либо без новой пристрелки становилось почти невозможно. При стрельбе со штыком на дистанции 100 м средняя точка попадания (СТП) отклоняется на пристрелянной без него винтовке влево на 6-8 см и вниз на 8-10 см, что компенсируется новой пристрелкой .
Вообще, штык должен был находиться на винтовке по сути постоянно, в том числе при хранении и на марше, за исключением передвижения железнодорожным или автомобильным транспортом , в свете чего было весьма практичным то, что его грани не были остро отточены, как у ножевидных штыков, так как при установленном способе ношения это могло бы создавать существенные неудобства при пользовании оружием и вызывать травмы при обращении с ним.
Наставление предписывало снимать штык, помимо выше отмеченных случаев, лишь при разборке винтовки для чистки, причём предполагалось, что от постоянного нахождения на оружии он может сниматься туго .
Заточенный кончик штыка использовался в качестве отвёртки при полной разборке.
До 1930 года пружинной защёлки не было, вместо чего штык крепился на стволе при помощи штыкового хомутика, форма лезвия также несколько отличалась. Практика показала, что со временем такое соединение склонно к разбалтыванию. В 1930 году способ крепления изменили, однако винтовки по-прежнему пристреливали со штыками. Часть модернизированных винтовок также имела штык с намушником (ранний вариант), позднее намушник стали делать на самой винтовке.
Карабин обр. 1944 года имел неотъёмный перекидной штык собственного образца конструкции Сёмина .
Любопытный факт, - на снайперском варианте винтовки Мосина также имелся штык, и посажен он был исключительно туго. В данном случае он служил дульным утяжелителем, значительно снижавшим вибрацию ствола при выстреле, что положительно сказывалось на кучности боя. Малейшее разбалтывание крепления, что не было редкостью на обычных винтовках в пехоте, напротив сказывалось на бое винтовки негативно .
Принадлежность к винтовке
На каждую винтовку полагалась принадлежность, состоявшая из протирки, отвёртки, дульной накладки для чистки ствола, шомпольной муфты, шпильки, щетинного ёршика, маслёнки с двумя отделениями - для раствора чистки стволов и масла, а также ружейный ремень.
Принцип действия
Разрез механизма винтовки раннего выпуска.
Для заряжания винтовки необходимо :
- Повернуть рукоять затвора влево;
- Отвести затвор назад до отказа;
- Вставить обойму в пазы ствольной коробки; утопить патроны и выбросить обойму;
- Дослать затвор вперёд;
- Повернуть рукоятку затвора вправо.
После этого винтовка немедленно готова к производству выстрела, для чего стрелку остаётся лишь нажать на спусковой крючок. Для производства следующего выстрела повторить пункты 1, 2, 4 и 5. Четыре патрона из обоймы подаются в магазин, а верхний остаётся в ствольной коробке, отделённый от остальных лопастью отсечки, и при закрывании затвора досылается в патронник.
Порядок неполной разборки
Кучность боя и эффективность огня
Винтовки обр. 1891 и 1891/30 года являлись высокоточным оружием, позволяющим уверенно поражать одиночную цель на дистанции до 400 м, снайпером с использованием оптики - до 800 м; групповую - на дистанции до 800 м .
В таблице ниже представлены результаты стрельбы из рядового экземпляра винтовки обр. 1891/30 года лёгкой пулей обр. 1908 года с начальной скоростью 865 м/с. Срединное отклонение - половина ширины центральной полосы рассеивания, вмещающей 50 % всех попаданий .
| Срединные отклонения, см: | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Расстояние | по высоте | боковое | |||||||||||
| 100 | 3 | 2 | |||||||||||
| 200 | 4 | 4 | |||||||||||
| 300 | 6 | 6 | |||||||||||
| 400 | 8 | 8 | |||||||||||
| 500 | 11 | 10 | |||||||||||
| 600 | 14 | 13 | |||||||||||
| 700 | 17 | 17 | |||||||||||
| 800 | 21 | 20 | |||||||||||
| 900 | 26 | 24 | |||||||||||
| 1000 | 33 | 29 | |||||||||||
| 1100 | 39 | 36 | |||||||||||
| 1200 | 46 | 42 | |||||||||||
| 1300 | 56 | 49 | |||||||||||
| 1400 | 65 | 56 | |||||||||||
| 1500 | 75 | 65 | |||||||||||
| 1600 | 88 | 75 | |||||||||||
| 1700 | 100 | 88 | |||||||||||
| 1800 | 120 | 100 | |||||||||||
| 1900 | 150 | 120 | |||||||||||
| 2000 | 170 | 150 | |||||||||||
Снайперские винтовки Мосина довоенного производства отличались изумительным, по меркам своего времени, качеством боя, во многом благодаря стволу с чоком (сужением канала от казны к дульному срезу), с разницей в диаметрах у казенной и дульной частей в 2-3 %. При выстреле из такого ствола пуля дополнительно обжимается, что не позволяет ей «гулять» по каналу ствола .
Производство
в 1931 году было произведено 154 000, в 1938 году - 1 124 664, в 1940 году - 1 375 822 .
Винтовка Мосина в Финляндии
См. Винтовка М/28
Финская винтовка Мосина представляет собой ограниченно совместимый с русским оригиналом образец. Финнами был принят оригинальный кинжальный штык вместо игольчатого, винтовка пристреляна без него. Точка крепления штыка - ложа, а не ствол. Модернизирован ударно-спусковой механизм - он получил так называемое «предупреждение». Ложа винтовки получила «пистолетный» упор. Увеличена толщина стенок ствола, что положительно сказывается на точности стрельбы. Система допусков - разная. Стволы винтовок Финляндия заказывала за границей, поэтому практически имелось 3 калибра. Калибры отмечались латинскими буквами - А, В, С (калибр трофейных винтовок 1891/30 года обозначался четвёртой буквой - D) . В полной мере это оценили московские ополченцы, отметив, «что стрелять финскими патронами из винтовок возможно, из пулеметов - нет». Основной производитель - компания Тиккакоски - швейные машины, также SAKO , VPT, AV-1.
Достоинства и недостатки
Достоинства
Недостатки
Интегральная оценка
В целом и общем, оценивая винтовку с позиции её времени и применительно к специфическим условиям производства и эксплуатации военного оружия в Российской Империи, можно сказать, что она, хотя и не представляя собой революционно нового или уникального по своим характеристикам оружия, по общей совокупности свойств и качеств была в достаточной степени приближена к наилучшему образцу, который мог бы быть принят в те годы.
Имея целый ряд объективных недостатков с точки зрения конструкции и эксплуатации, тем не менее она вполне была способна успешно выполнять своё основное предназначение, заменив в войсках удачную для своего времени, но весьма устаревшую и не соответствующую уже изменившимся условиям военных действий однозарядную винтовку Бердана под патрон с дымным порохом. Её основные боевые качества - баллистика пули, кучность боя, скорострельность, надёжность в эксплуатации - вполне соответствовали требованиям того времени к этому классу оружия, и при этом по своим конструктивным и технологическим особенностям она была приспособлена к производству преимущественно силами внутренней российской промышленности в количествах, достаточных для полного вооружения на тот момент наиболее многочисленной в Европе армии России, а также к эксплуатации солдатами, зачастую не имевшими должного уровня технической, да и просто общей грамотности.
Принятие более совершенного, но и более сложного по конструкции и в производстве образца в то время вполне могло бы привести к тому, что к Первой мировой войне российская армия подошла бы, всё ещё преимущественно вооружённая устаревшими винтовками Бердана, учитывая, что даже развёртывание производства сравнительно технологичной «мосинки» на отечественных заводах столкнулось с весьма большими трудностями, а попытки заказывать оружие за рубежом, особенно в военное время, имели лишь частичный успех и ни в коей мере не могли дать его в достаточном для вооружения всей армии количестве.
Конкретные недостатки системы, которые были актуальны на момент принятия оружия, в условиях, когда магазинная винтовка играла ведущую роль в системе пехотного вооружения, и имели решающее значение в сравнении её с западными аналогами, уже к 1920-м годам в основном потеряли какое-либо существенное значение ввиду вытеснения винтовок из многих ниш другими видами оружия, главным образом - пулемётами, после массового внедрения которых в армиях практически исчезла задача стрельбы из винтовок на большие дальности. К периоду же Второй мировой войны, боевые качества магазинных винтовок оказались вообще во многом нивелированы вне зависимости от свойственных отдельным системам конкретных достоинств и недостатков, так как последние более не играли существенной роли с точки зрения эффективности применения оружия в реальных боевых условиях, - различные системы магазинных винтовок оказались в равной степени устаревшими на фоне более совершенного автоматического оружия и продолжали производиться лишь в силу своей низкой себестоимости, достигнутой высокой степенью отработки технологии производства. В таких условиях более простая и технологичная в производстве «мосинка» даже получила определённое преимущество относительно, скажем, существенно более сложных и дорогих винтовок «Ли-Энфилд» и «Маузер», так как могла производиться быстрее и дешевле их, а тем требованиям, которые выдвигались на данном этапе к этому виду оружия, соответствовала в полной мере.
Использование винтовки снайперами
В России существуют гражданские (охотничьи) варианты винтовки обр. 1891/30 гг. - КО-91/30 (Вятско-Полянский машиностроительный завод «Молот») и МР-143 (Ижевский механический завод), а также карабина обр. 1944 года - КО-44 (Тульский оружейный завод) . Гражданские (охотничьи) варианты винтовки обр. 1891/30 гг., как правило, практически не отличаются от оригинальной армейской винтовки (главное отличие - установленный в канале ствола следообразующий штифт и криминалистическая метка в патроннике для соответствия криминалистическим требованиям), но, при этом, по закону «Об оружии» относятся к охотничьему огнестрельному оружию с нарезным стволом.
«Фроловки»
Гладкоствольные ружья, переделанные из старых винтовок Мосина, выпускавшиеся в межвоенные и послевоенные годы, обычно 32-го калибра. В своё время позволили быстро и экономно дать охотникам-промысловикам надёжное оружие с приемлемыми качествами. Слово «фроловка» стало в русском языке общим неофициальным обозначением всех гладкоствольных ружей, переделанных из винтовок военного образца. В настоящее время «фроловки» представляют определённый коллекционный интерес как наиболее простой в приобретении «стреляющий» вариант системы Мосина (лицензия на приобретение гладкоствольного охотничьего оружия сравнительно легкодоступна, в отличие от лицензии на приобретение нарезного оружия, предполагающей как минимум 5 лет охотничьего стажа).
Винтовка АВ
После войны на базе конструкции затвора и ствольной коробки «трёхлинейки» была создана целевая винтовка АВ - Армейская Винтовка, предназначенная для спортсменов, принимающих участие в соответствующей стрелковой дисциплине. Она имела утяжелённый ствол особо точной обработки длиной 720 мм, более удобную отогнутую книзу рукоятку затвора, диоптрический прицел и крепление для оптического, более удобную ложу. АВ имела кучность боя порядка 3×2 см на дистанции 100 м целевым патроном, что в теории вполне позволяло использовать её и в качестве «полицейской» снайперской винтовки (по техническим условиям; реально кучность боя многих образцов была существенно лучше, современные отстрелы показывают кучность порядка 0,5 МОА патроном «Экстра» с 5-ти выстрелов с сошек на 200 м).
После снятия в конце 1970-х годов соответствующей дисциплины с программы Олимпийских игр, немногочисленные экземпляры винтовки АВ были в основном уничтожены, хотя известен как минимум один уцелевший образец , хотя и существенно переделанный .
Страны-эксплуатанты
- _
rossiiskaya_imperiya _/_Российская Империя / СССР - Германская империя
- Болгария
Винтовка Мосина, она же «Трёхлинейка» – главное лёгкое стрелковое оружие русской армии с 1891, и в течение всей первой половины XIX века, вплоть до 1965 года. Считается одним из «оружий победы» Второй мировой войны.
Несмотря на то, что данная винтовка изобретена более века назад, она используется и по сей день. Продуманная конструкция позволяет широко применять её не только на спортивных соревнованиях, но и в сугубо практических целях: для самых суровых реалий охоты в России.
«Трёхлинейкой» названа за калибр . Длина используемого в оружии патрона равна 7,62мм, или трём «линиям» – старым мерам длины, одной десятой дюйма (2,54 мм).
Три линии = 3*0,1 дюйма = 3*1 «линия» = 7,62мм.
Прославилась из-за трёх важных показателей:
- Безотказность . Затвор винтовки прост и удобен в обращении, разбирается за несколько минут, с помощью идущего в комплекте с винтовкой ключа. Не требует особых знаний и навыков. По своей сути, затворная часть Винтовки Мосина – настоящее произведение военного искусства, одна из гордостей русской военной промышленности. Простая – справится и новичок. Надёжная – бесперебойно работает в пыли, холоде и даже после окунания в болото. Требуется лишь вынуть затвор, стряхнуть с него крупные частицы грязи и можно вести стрельбу дальше.
- Дальнобойность . Длинный ствол (800мм), позволяет с высокой точностью поражать цель, находясь от неё в двух километрах.
- Высокая бронебойная сила . Посланный точно в защитную вражескую каску, бронебойный патрон 7,62мм пробивал её навылет, не оставляя врагу и шанса на выживание.
Характеристики
- Масса: 4,5 кг.
- Длина:
- Пехотная: 1736мм (со штыком), 1306мм (без штыка).
- Драгунская: 1500мм (со штыком), 1232мм (без штыка).
- Карабин: 1020мм.
- Длина ствола:
- Пехотная: 800мм.
- Драгунская: 729мм.
- Карабин: 510мм.
- Патрон: 7,62×54мм R.
- Калибр: 7,62мм.
- Ёмкость магазина: 4+1 патрон.
- Скорострельность: 10 выстрелов/1 минута.
- Прицельная дальность: 2200м.
- Начальная скорость полёта пули: 880 м/с.
С момента создания конструкция кардинальных изменений так и не претерпела, оставшись всё таким же простым в обращении и безотказным в стрельбе боевым механизмом. Изначально появилась в трёх вариантах , которые даже между собой различались мало:
- Пехотная винтовка . Классическая конструкция, с длинным стволом и штыком. Стоит отметить, что она была наиболее точная, но наименее удобная в некоторых условиях, именно из-за длинного ствола, на конце которого вдобавок имелся штык. Так как каждый ствол пристреливался именно со штыком, то и снять его, не потеряв безнадёжно в точности выстрела, было невозможно. Из-за этого вести боевые действия в окопах, густой лесной местности и зданиях было неудобно.
- Драгунская . Она же – кавалерийская. Чуть более короткий ствол и штык – драгуны воевали в составе конницы, выстрелы производились на более близкой дистанции. И требования к точности были меньше – что сказывалось на длине. Также в этом варианте иначе крепился ремень.
- Казачья . Аналогичная драгунской, но без штыка. Орудием ближнего боя для казаков традиционно являлась шашка, штык на винтовке не столь необходим.
Можно сказать, что трехлинейка стала отправной точкой в производстве еще более совершенного оружия и доказывает свою надежность по сей день. Столь прекрасными характеристиками обладает и и снайперская винтовка . Если вы хотите сравнить винтовки, то стоит почитать материал о том, какая пневматическая винтовка лучше . Одним из отечественных брендов заслуживших почет и уважение является .
Патрон 7,62мм, выпущенный из ВМ, пробивает навылет:
- Слой железа в 12мм.
- Слой гравия в 1,2 метра.
- Стену из дуба в 0,7 метра.
- Укрытия из мешков с песком в 0,7 метров.
- Каски, бронежилеты – насквозь. В случае, если на человеке тяжёлый бронежилет, он «отделается» тяжкими повреждением внутренних органов в области попадания.
Достоверно известны случаи из Второй Мировой Войны, когда из винтовок сбивались самолёты.
Недостатки :
- Устаревший патрон . Закраина в устройстве очень затрудняет его подачу из магазина, что в своё время решили просто: ввели в конструкцию винтовки сложную в изготовлении и быстро приходящую в негодность отсечку-отражатель.
- Спуск винтовки достаточно тяжёлый и длинный , мешающий удобной меткой прицельной стрельбе.
- Предохранитель – быстро выходящий из строя и неудобный в обращении.
Цену на пневматическую винтовку Гамо Хантер 1250 смотрите .
- В конце «лихих 90-х» на российском рынке появился огромный выбор зарубежного оружия. Группа охотников, выезжая на очередной промысел в Якутию, решила «обновить гардероб» и приобрела взамен Винтовок Мосина несколько моделей новейших на тот момент иностранных винтовок и карабинов. Однако в ходе серьёзной охоты не выстрелил НИ ОДИН ствол – попросту не сумев работать в тех суровых условиях, в которых обычно промышляли охотники: холод, грязь, пыль – филигранные в «чистых» условиях механизмы с позором сдали позиции.
- На данный момент выпущено 26 миллионов Винтовок Мосина.
- Советский снайпер Семён Номоконов убил из ВМ генерала немецкой армии с расстояния 1,5 км.
- Самая «результативная» ВМ за историю принадлежала снайперу армии Финляндии Симо Хяюхя. В ходе 100-дневной советско-финской войны из неё были убиты 742 солдата . К слову, Симо орудовал винтовкой без оптического прицела.
Вывод
Какой можно сделать вывод, говоря о модели оружия, которая без существенных перемен с момента выпуска первого экземпляра используется и в наши дни, имея большие ряды поклонников в охотничьих, и не только, кругах?
Малая стоимость, высокая надёжность и убойность – все основные составляющие оружия, последний выстрел которого прозвучит ещё очень не скоро. Как в лесах, так и в зонах ведения боевых действий: по достоверным сведениям, Винтовка Мосина используется в печальных событиях, прямо сейчас происходящих на территории Сирии и Ливии. Как бы там не было, не забывайте про технику безопасности при обращении с оружием, о ней .
