В наше время – один из важнейших источников информации наряду с сетью интернет. Практически в любом доме сегодня есть , а часто и не один. Кто-то смотрит в основном новостные каналы, кто-то предпочитает художественные фильмы, другим более интересны развлекательные телепередачи. Но в любом из этих случаев необходимо наличие хорошего ТВ-сигнала. Это обеспечивается с помощью установки телевизионной антенны. Давайте узнаем, какими бывают эти устройства.
Особенности активных комнатных антенн для телевизора
Как известно, антенны различаются по нескольким признакам: месту установки, частотному диапазону и типу усиления сигнала.
Первый критерий делит все антенны на наружные (внешние) и комнатные. Наружные устанавливаются обычно на крыше дома и дают хорошую, качественную «картинку». Что касается комнатных, то их лучше всего применять в зоне так называемого уверенного приема, поскольку в противном случае, если ваша местность удалена от ретранслятора, обойти законы физики вам никак не удастся. Кроме того, следует учесть, что комнатная антенна «ловит» сигнал в разных комнатах неодинаково.
Итак, если ваше жилище находится в зоне уверенного приема сигнала, то вполне целесообразно будет выбрать установку именно комнатной антенны. Но и они бывают разными, отличаясь, прежде всего, типом усиления сигнала. По данному критерию антенны бывают активными и пассивными.
Пассивные модели антенн обладают свойством усиливать телевизионный сигнал за счет своей геометрии, то есть конструкции. Их не нужно подключать к сети и оснащать дополнительными усилителями. Основным преимуществом таких устройств является отсутствие дополнительных помех.
Однако не всегда пассивная антенна может справиться со своей задачей. Иногда ее мощи лишь немного не хватает для качественного приема сигнала – в этих случаях используются активные комнатные тв антенны. Они оснащаются электронным усилителем, благодаря чему являются более чувствительными. Такой усилитель может монтироваться прямо в корпус антенны, а может идти отдельно. Активную комнатную антенну подключают с помощью блока питания к электросети.
Помимо описанного выше очевидного преимущества, у активной комнатной антенны с усилителем есть и недостатки. К ним можно отнести искажения сигнала и помехи, возникающие из-за использования усилителя. Это проявляется при использовании как дешевых усилителей низкого качества, так и очень чувствительных приборов с чересчур мощным усилением. Могут возникать шумы и в том случае, если активная антенна используется в зоне уверенного приема, где дополнительное усиление вовсе не требуется.
И, наконец, третий критерий выбора антенн – это диапазон. Такие устройства бывают диапазонными (то есть способными принимать либо МВ, либо ДМВ волны) и всеволновыми, которые принимают оба типа сигналов. Последние в наше время наиболее популярны, они гораздо удобнее, поскольку различные телеканалы вещают в разных диапазонах. Приобретя такую антенну, вы сможете увеличить количество просматриваемых каналов почти вдвое. Но несмотря на это, если у вас в планах
использование комнатной антенны только для цифрового тв, то вы существенно сэкономите, приобретя модель, принимающую лишь ДМВ сигнал (в цифровом вещании применяется именно этот диапазон).
О назначении телевизионных антенн уже давно известно всем и каждому – это устройства, предназначенные для приёма и передачи на ТВ-технику цифрового или аналогового сигнала. Традиционно антенны подразделяют на три вида: комнатные, уличные и гибридные, сочетающие в себе черты и того, и другого типа одновременно.
Первоначально, когда телевещание только начинало развиваться, а телевизоры не обладали столь многогранным функционалом, качество сигнала (особенно на значительном отдалении от источника) оставляло желать лучшего. Пассивные антенны, служащие только в качестве приёмника, не могли обеспечить картинки и звука подобающего качества, что накладывало сильный отпечаток на популяризацию медиа-техники и телевещания в целом. Именно тогда антенны начали оснащать специальными усилителями, многократно повышающими качество сигнала, поступающего в приёмник телевизоров.
На сегодняшний день разработкой антенн занимается огромное количество компании по всему миру, однако к отечественным стандартам передачи данных и требованиям по воспринимаемым диапазонам частот подходят далеко не все. В качестве рекомендации к покупке мы отобрали семь самых лучших телевизионных антенн в трёх основных категориях, получивших самые высокие оценки от потребителей.
Выбор устройств производился с учетом:
- Технических характеристик
- Отзывов покупателей
- Стоимости антенны (соответствия цены и качества)
- Мнения экспертов рынка электроники
- Результатов пользовательского голосования
Лучшие комнатные антенны для цифрового телевидения
Комнатные антенны работают в дециметровом или метровом диапазоне, принимая сигнал на расстоянии до 30 км. Такие устройства имеют некоторые ограничения на качество телеволн, и нуждаются в тщательной настройке. Однако, они компактны, недорого стоят и могут быть перемещены в любое место без особых проблем. Лидером на рынке комнатных антенн цифрового телевидения считается производитель Рэмо.
5 Рэмо Интер 2.0
Лучшая настольная антенна
Страна: Россия
Средняя цена: 870 руб.
Рейтинг (2018): 4.5
Четвёрку лучших комнатных антенн для цифрового телевидения замыкает Рэмо Интер 2.0. Устройство имеет достаточно демократичную цену, обладая, при этом, хорошим функционалом, что делает ее одной из лучших на рынке. Приемник способен работать с 20 цифровыми, 10 аналоговыми и 3 радиосигналами, в отличие от конкурентов, работающих лишь с цифрой. Удобное управление антенной позволит установить требуемый уровень усиления сигнала и добиться максимального качества.
Среди сильных сторон данного устройства в отзывах покупатели выделяют низкую стоимость, отличный дизайн и удобство установки. Сам корпус антенны разборный, но собирается буквально в два счета. Отдельно следует сказать о кабелях питания и антенны – они не только имеют качественную изоляцию, но и одинаковую длину, благодаря которой устройство можно установить в нужном месте. К слабым сторонам причисляют не всегда стабильный прием сигнала и некачественную пластмассу корпуса.
4 RA-A30
Добротная комнатная антенна со сбалансированными характеристиками
Страна: Китай
Средняя цена: 990 руб.
Рейтинг (2018): 4.6
Одна из типичных представителей китайских комнатных антенн приёма цифрового сигнала, показывающая неплохие результаты в компоненте стабильности картинки. Несмотря на бедного вида «штырёк», который сильно напоминает антенны стандартных переносных магнитофонов, качество приёма остаётся на высоком уровне. Причиной этому является хороший штатный усилитель (с коэффициентом порядка 28-30 децибел), закрытый герметичным пластиковым корпусом.
Что же до эстетической составляющей, то потребители, в целом, остаются довольны внешними данными RA-A30, отмечая лишь сильную маркость передней панели. Параметры надёжности здесь не самые оптимальные, но для стабильной работы на несколько (а при надлежащем уходе – и на 5-7) лет вполне хватает. Таким образом, эта антенна – отличный вариант для тех, кто ищет недорогое решение для дома вкупе с хорошими рабочими параметрами.
3 Hyundai H-TAI320
Отличная приспособленность к настройке конструктивных элементов
Страна:
Средняя цена: 680 руб.
Рейтинг (2018): 4.8
Интересный экземпляр домашней антенны для аналогового и цифрового телевидения, показывающий, в целом, схожие результаты работы с моделями типа HARPER ADVB-2120. Замкнутый контур оригинальной формы здесь сочетается сразу с двумя «рожковыми» антеннками (шарнирно сочленёнными с корпусом), за счёт чего обеспечиваются обширные возможности настройки для нормального приёма сигнала. К слову, Hyundai H-TAI320 способен работать как в диапазоне VHF-частот (87,5-230 МГц), так и в UHF-пределах (470-862 МГц), причём с достаточной степенью качества картинки.
Достигается же хорошее качество, прежде всего, за счёт наличия встроенного усилителя, коэффициент усиления которого составляет неплохие 30 дБ. Имеется возможность приёма цифровых сигналов формата DVB-T и DVB-T2, а также FM и DAB. Ключевым же достоинством Hyundai H-TAI320 можно считать отношение стоимости к качеству. Имея идентичные конкурентам эксплуатационные показатели, данная модель обладает несоизмеримо большим радиусом настройки приёмных элементов, что особо важно в условиях сосредоточения помех.
2 HARPER ADVB-2120
Оптимальное соотношение цены и качества
Страна: Китай
Средняя цена: 570 руб.
Рейтинг (2018): 4.8
Вторая строчка рейтинга лучших комнатных антенн цифрового телевещания достаётся HARPER ADVB-2120. Данная модель обладает целой гаммой оптимальных характеристик, подкреплённых огромным количеством комплементарных отзывов от отечественных потребителей. Широкий диапазон улавливаемых частот (от 87,5 до 862 МГц) и возможность усиления не только цифровых, но и аналоговых каналов (FM, VHF и UHF) входит в приятный «синтез» с оригинальным дизайном, благодаря которому антенна способна вписаться в любой интерьер. Немаловажен и тот факт, что усилитель сигналов питается прямиком от ресивера или телевизора, поскольку не имеет выносного сетевого адаптера. Это накладывает некоторые ограничения на применение антенны (поскольку не все модели цифровой техники поддерживают возможность прямого питания), однако положительно сказывается на её компактности.
Эргономические характеристики HARPER ADVB-2120 также на высоте: антенну можно с лёгкостью разместить на плоскости при наличии достаточного свободного места. В противном случае форма замкнутого кольца даёт возможность просто и без проблем подвесить её на любой удобный крючок. Как итог, с учётом невысокой стоимости все вышеперечисленные характеристики делают данную модель одной из самых лучших в своей категории.
1 Рэмо BAS-5310USB Horizon
Лучшая цена
Страна: Россия
Средняя цена: 850 руб.
Рейтинг (2018): 4.7
Качественный приемник Рэмо BAS-5310USB Horizon занимает первое место рейтинга лучших комнатных антенн для цифрового телевидения. Модель отличается оригинальным внешним видом, и это не единственное ее достоинство. Она имеет сравнительно малые габариты и удобное крепление, что позволяет устанавливать ее непосредственно на телевизор. При правильной настройке устройство способно воспринимать волны 21-69 различных каналов. Антенна имеет встроенный усилитель, что качественно влияет на уровень сигнала.
В отзывах покупатели говорят об отличном качестве приема, удобном подключении усилителя через USB и возможности работы с отраженным сигналом, как о сильных сторонах модели. Антенна имеет достаточно прочный корпус, который спасет внутренности в случае падения. С подключением устройства проблем не возникает. Масса приемника составляет всего 230 грамм. Питание осуществляется от блока питания на 5 вольт, который поставляется в комплекте. К минусам относят короткий кабель и ненадежное крепление.
Лучшие наружные антенны для цифрового телевидения
Наружные антенны для цифрового телевидения имеют большую мощность, благодаря особой конструкции, и могут принимать сигнал на расстоянии до 50 км. При этом стоит учитывать наличие больших препятствий на пути передачи, которые могут помешать прохождению телевизионных волн. Устройства способны принимать сигнал и на большем расстоянии, однако в таком случае следует обратить внимание на модели с усилителем.
5 Рэмо "Двина-DX"
Лучшее соотношение цены и качества (приема сигнала)
Страна: Россия
Средняя цена: 510 руб.
Рейтинг (2018): 4.5
Очередное место рейтинга лучших наружных антенн для цифрового телевидения занимает Рэмо "Двина-DX". Несмотря на низкую стоимость, устройство имеет достойный уровень приема сигнала, благодаря чему может использоваться для работы на расстоянии порядка 60 км. Для более качественного приема цифровых и аналоговых волн модель оснащена усилителем. В комплектацию входит блок питания на 12 вольт.
К достоинствам данной модели в отзывах покупатели относят хороший уровень приема сигнала, небольшую стоимость и удобство эксплуатации. Кроме того, при разработке антенны было уделено отдельное внимание качеству применяемых материалов. Несущая штанга выполнена из прочного и легкого алюминия, а принимающие части покрыты порошковой краской, предотвращающей преждевременный выход из строя. Мощные крепежные болты надежно зафиксируют конструкцию на штанге. К минусам этой антенны относят некоторые сложности с монтажом и необходимость самостоятельной модернизации сепаратора для более качественной работы.
4 HYUNDAI H-TAE100
Самая дешёвая цифровая уличная антенна
Страна: Южная Корея (производится в Китае)
Средняя цена: 520 руб.
Рейтинг (2018): 4.6
Простенькая и незатейливая наружная антенна телевизора для обеспечения устойчивого ТВ-сигнала на небольших (до 8-10 километров) отдалениях от ретрансляционных вышек. Обладает способностью улавливать не только аналоговые, но и цифровые сигналы в формате DVB-T и DVB-T2, за что частенько становится первым выбором городских жителей. Обладает скромным, по меркам конкурентоспособности на рынке, коэффициентом усиления, который составляет всего 5 дБ. Чего, впрочем, вполне достаточно для комфортной работы с высоких мачт.
В качестве крепительного элемента на HYUNDAI H-TAE100 предусмотрен кронштейн с барашковыми гайками, благодаря которым антенну легко демонтировать без применения ключей и прочих инструментов. Судя по отзывам потребителей, наиболее спорной характеристикой данной модели является параметр надёжности, а именно сопротивляемость ветровой нагрузке. Сей факт довольно строго ограничивает возможную высоту размещения, но компенсируется стоимостью антенны на уровне стандартных комнатных образцов.
3 REXANT DVB-T2 RX-411 34-0411
Высокая степень конструктивной надёжности
Страна: Китай
Средняя цена: 1279 руб.
Рейтинг (2018): 4.8
Восьмиэлементный наружный приёмник цифрового и аналогового ТВ-сигнала, являющийся ярким представителем середнячков с оптимальным балансом цены и качества. Встроенный усилитель REXANT DVB-T2 RX-411 34-0411 обладает коэффициентом усиления в 34 дБ, за счёт чего обеспечивает отличное качество картинки даже при слабом спутниковом вещании. Что же касается «наземных» эксплуатационных характеристик, то для городских реалий они более чем разумны, без претензий на выдающиеся показатели. Установку модели целесообразно производить на мачты суммарной высотой от земли до 7 метров. В случае занижения антенны (квартирный вариант размещения «близ окна») существует вероятность столкнуться с проблемой помехообразования, что приводит к периодическому сбою и «осыпанию» картинки. С позиции конструктивной надёжности REXANT DVB-T2 RX-411 34-0411 проявляет себя очень хорошо, и, согласно отзывам пользователей, может исправно работать даже в самых жёстких климатических условиях в течение 7 лет.
2 BBK DA32
Самая мощная цифровая антенна
Страна: Япония (производится в Китае)
Средняя цена: 2000 руб.
Рейтинг (2018): 4.9
Наружная антенна для телевизора японского производства, главная особенность которой – великолепный приём сигналов на расстоянии до 50 километров от ближайших ретрансляторов. Обладает увеличенным коэффициентом усиления (32 децибела), что позволяет ей без труда обеспечивать надлежащее качество картинки даже при слабом сигнале от спутников. Согласно отзывам пользователей, BBK DA32 обеспечивает отличную функциональную деятельность в диапазонах DVB-T (DVB-T2), ATSC и менее затейливых частотах радиоэфира DSB.
Весь комплект «начинки» цифровой антенны припрятан внутрь герметичного пластикового корпуса, обладающего хорошей механической прочностью и высокой ударной устойчивостью. В комплекте к ней идёт заводской кронштейн с крепежом универсального типа, подходящего под любые условия установки. Стоимость BBK DA32 слегка выходит за рамки средней по сегменту, однако полностью оправдывается эксплуатационными характеристиками и практической работоспособностью.
1 Рэмо Колибри-А-DX Deluxe
Популярная наружная антенна
Страна: Россия
Средняя цена: 1299 руб.
Рейтинг (2018): 4.9
На первом месте рейтинга лучших наружных антенн для цифрового телевидения расположилась Рэмо Колибри-А-DX Deluxe. Устройство размещается на специальной мачте для лучшего приема сигнала. В качестве дополнения предусмотрен усилитель, который помогает принимать каналы на более дальних дистанциях. Модель имеет удачную конструкцию, благодаря которой она способна легко воспринимать сигнал даже в той местности, где нет прямой видимости источника.
В многочисленных положительных отзывах покупатели говорят о качественном и стабильном приеме, простоте установки и настройки. При этом металлические части антенны покрыты порошковой краской, которая защищает их от коррозии и метеорологических воздействий. В комплекте предусмотрены готовый кабель длиной 6 метров и блок питания усилителя. Среди недостатков выделяют ненадежность блока питания и неудобство регулировки усилителя.
Лучшие спутниковые антенны (тарелки)
Спутниковые антенны (или просто тарелки) - наиболее современные из всех видов антенн. Они могут похвастаться большим диапазоном принимаемых сигналов и хорошим качеством. Однако, их стоимость на порядок выше остальных типов.
2 Lans-65 MS6506
Хороший сигнал даже в плохую погоду
Страна: Китай
Средняя цена: 2500 руб.
Рейтинг (2018): 4.6
На втором месте рейтинга лучших спутниковых антенн модель Lans-65 MS6506. Эта тарелка имеет достаточно необычную конструкцию с геометрией параболы и специальным перфорированием. Такое сочетание позволяет антенне самостоятельно очищаться, что положительно влияет на качество принимаемого сигнала. Кроме того, перфорация значительно снижает ветровую нагрузку всей конструкции и делает ее более легкой.
Среди достоинств в отзывах покупатели указывают на приятный внешний вид, отличное качество приема и простоту настройки. Специальное порошковое покрытие защищает тарелку от преждевременного выхода из строя, а усиленное крепление позволит плавно регулировать угол места. К минусам использования относят периодические скачки сигнала.
1 АУМ CTB-0.6 ДФ - 1.1
Лучшее качество сигнала для НТВ+ и Триколор ТВ
Страна: Беларусь
Средняя цена: 1150 руб.
Рейтинг (2018): 4.7
Первое место рейтинга лучших спутниковых антенн-тарелок занимает модель АУМ CTB-0.6 ДФ - 1.1. Изделие от белорусского производителя признается одним из наиболее подходящих для работы с НТВ+ и Триколор ТВ. Устройство имеет хороший коэффициент усиления, что позволяет ему функционировать в городах даже с плотной застройкой. Отличительная черта этой антенны – не круглая, а яйцевидная форма, что сделано для улучшения приема.
В отзывах пользователи говорят о высоком качестве изготовления, небольшой стоимости и простоте настройки. Для быстрого монтажа в комплекте предусмотрен весь необходимый крепеж. При необходимости стандартную штангу можно без труда заменить на более длинную для улучшения качества приема. К недостаткам относят лишь некачественную упаковку дополнительных комплектующих.
Как выбрать хорошую антенну
Выбор телевизионных антенн, как и многих других приборов, сопровождается некоторыми нюансами, о которых следует справиться заранее. Мы настоятельно рекомендуем Вам обращать внимание на следующие параметры:
Тип антенны. В зависимости от места применения антенны делятся на комнатные, уличные и гибридные, размещать которые можно и в тех, и в других условиях. Если принимаемый сигнал достаточно стабильный и уверенные, можно обойтись простой комнатной антенной. В противном случае следует отдать предпочтение гибридным или полноценным уличным вариантам.
Диапазон антенны. В данном случае антенны подразделяются на два вида: широкополосные и узкополосные. Первый вариант целесообразно применять тогда, когда частота телевещания заранее неизвестна. Такой вариант подходит для запасливый хозяев, на случай, если в телеэфире появятся новые каналы. Узкополосные антенны ориентированы настрого определенную частоту и перестроить их под другие диапазоны без потери текущего невозможно.
Усиление сигнала. Данная функция присуща исключительно активным антеннам, в конструкции которых предусмотрено наличие дополнительного модуля. Такой вариант исполнения подходит тогда, когда принимаемый сигнал требует усиления для генерации четкого и качественного изображения на телеэкране.
Направленность антенн. Простой и незатейливый способ повышения качества сигнала путём смещения диаграммы направленности позволяет антеннам осуществлять акцентированный приём только на строго определенном азимуте. Этот эффект позволяет избегать помех, вызываемых отражением разнообразных сигналов от стен жилых домов и прочих "инициирующих" объектов.
Внутреннее сопротивление антенны. Очень важно, чтобы этот параметр совпадал с сопротивлением подключаемого к устройству кабеля. Стандартное сопротивление аппаратуры для приема телесигнала составляет 75 Ом, а для радиосигнала - 50 Ом.
Дизайн. Эстетическая сторона вопроса при покупке телевизионной антенны также не должна оставаться в стороне. Зачастую приятный внешний вид косвенно влияет и на улучшение качества применяемого сигнала, поскольку правильная геометрия и рациональное расположение дополнительных элементов отражается на физических параметрах.
В большинстве городов «рога» антенны над телевизором (как и шаманские действия по её настройке) давно стали достоянием истории – кабельное телевидение практически полностью вытеснило эфирное вещание. Но вот в загородные дома и, особенно, в дачные поселки цивилизация проникла еще не повсюду, а телевизор посмотреть хочется. Да и городов, еще не попавших в паутину кабельного ТВ, на карте России хватает. И здесь телевизионные антенны все еще актуальны.
Но условия приема телевизионного сигнала везде разные – с одного места башню телецентра можно разглядеть невооруженным глазом, с другого – до нее десятки километров. Антенны во всех этих случаях потребуются разные. И, чтобы покупка не разочаровала, следует выяснить условия приема в месте установки антенны, определиться с её характеристиками и только после этого идти в магазин.
Как выяснить условия приема? Хорошо, если телецентр и его передающую вышку видно из окна – тогда вопрос отпадает. А если до телецентра несколько десятков километров – как тогда определить, в каком направлении и как далеко находится ближайшая вышка ретранслятора? Это можно сделать с помощью интерактивной карты цифрового эфирного телевещания на сайте российской телевизионной радиовещательной сети . Следует только выбрать на карте свой регион и приблизить его до нужного масштаба. На карте отмечены как действующие, так и строящиеся вышки. Кроме того, можно просто щелкнуть указателем мыши в нужную точку на карте и в отдельном окне будет выведены расстояние и направление до ближайших вышек – как действующих, так и строящихся.
Характеристики телевизионных антенн.
Размещение бывает комнатным и наружным.
Комнатные , как следует из названия, устанавливаются внутри помещения, как правило, в непосредственной близости к телевизору. Несомненным достоинством комнатных антенн является простота их установки – фактически, большинство комнатных антенн достаточно просто подсоединить к телевизору и на этом установка антенны заканчивается. Настраивать комнатные антенны тоже намного проще в силу того, что качество «картинки» можно отслеживать самостоятельно непосредственно в процессе настройки. Недостатком комнатной антенны является то, что, по сравнению с аналогичной по характеристикам наружной антенной, комнатная гарантированно обеспечит худшее качество «картинки». Фактически, надеяться на хороший прием с комнатной антенны можно только там, где уровень телевизионного сигнала достаточно высокий. Это местность в непосредственной близости к телевышке (3-15 км от неё, в зависимости от мощности передатчика) и точки, находящиеся с этой вышкой в условиях прямой видимости.
Если вы не уверены, что ваш телевизор находится в зоне уверенного приема, но, по каким-то причинам не можете установить наружную антенну, покупайте комнатную антенну с активным усилением и старайтесь обращать её в сторону ближайшей телевышки, в идеале, через окно, направленное в соответствующую сторону.
Наружные антенны имеют больше шансов принять слабый сигнал от далекой телевышки. Для установки в загородном доме или на даче, в удаленной от телевышки местности, следует выбирать именно наружную антенну. Установка таких антенн потребует некоторых усилий и для её настройки потребуется помощник, но все затраты с лихвой окупятся качеством «картинки», которое ни одна комнатная антенна не будет в состоянии обеспечить. При установке наружной антенны не забывайте о важности правильной высоты установки антенны – часто качество сигнала можно значительно улучшить, подняв антенну выше на метр-полтора.
Усилитель ТВ-сигнала
может быть необходим, если антенна не размещается в месте уверенного приема. Это может быть при:
- большой удаленности телевизора от передающей антенны телецентра или от ТВ-ретранслятора;
- наличии на линии между телевышкой и телевизором высотных зданий и сооружений;
- наличии на линии между телевышкой и телевизором производственных площадок, электроподстанций и других объектов, излучающих электромагнитные помехи;
- расположении телевизора в низине или за складками местности, препятствующими распространению электромагнитных волн.
Усиление может быть пассивным (внешнее питание отсутствует) – тогда антенна усиливает сигнал только за счет своей конструкции. При отсутствии внешнего питания возможности антенны по усилению сигнала ограничены, но это не всегда является недостатком – активный усилитель привносит в сигнал собственные шумы, которые могут заметно повлиять на качество «картинки». Поэтому выбирать антенну с активным усилением следует только в том случае, если пассивного усиления сигнала недостаточно для получения качественной "картинки".
Активное усиление предусматривает наличие в комплекте антенны отдельного электронного устройства – усилителя ТВ-сигнала. Такое устройство требует внешнего питания – от собственного блока питания или от иного источника (все большее распространение получают модели, подключаемые к порту USB, благо USB сегодня оснащается большинство современных телевизоров). Для мест, сильно удаленных от телевышки, покупка антенны с активным усилителем может оказаться единственным способом получения хоть какого-то изображения на экране. Но и в местах уверенного приема покупка активной антенны может быть оправданной – если планируется подключение к антенне нескольких телевизоров или длина кабеля от антенны до телевизора велика – 10 метров и более.
Как было указано выше, любой активный усилитель привносит в сигнал собственные шумы, возникающие при работе полупроводниковых элементов. К сожалению, соотношение сигнал/шум для антенного усилителя производителем антенны указывается очень редко, поэтому выбирать активную антенну, ориентируясь на этот параметр, получится вряд ли. Поэтому, чтобы избежать покупки антенны с усилителем на низкокачественных компонентах, следует ориентироваться на известных проверенных изготовителей и воздерживаться от покупки самых дешевых моделей.
Усиление сигнала определяет способность антенны усиливать слабый сигнал. Усиление измеряется в децибелах - чем выше уровень усиления, тем более слабый сигнал антенна сможет усилить.
Усиление каждой антенны образуется из собственного (пассивного) и активного, полученное с помощью усилителя. Если собственное усиление антенны мало (причиной могут быть простая конструкция или некачественная сборка), то наличие в комплекте мощного усилителя делу не поможет – да, сигнал на выходе будет сильный, но зашумленный. Поэтому не стоит гнаться за максимальными величинами коэффициента усиления – конструкция и размещение антенны имеют не меньшую важность. Кроме того, производители часто идут на хитрости и даже на прямой обман, указывая на упаковке коэффициент усиления не соответствующий действительности.
Не стоит рассчитывать, что дешевая антенна с заявленным усилением 35 дБ даст тот же эффект, что и дорогостоящая наружная антенна сложной конструкции, с коэффициентом усиления те же 35 дБ.
Так же следует иметь в виду, что зоне уверенного приема сигнала чрезмерное усиление может навредить. Поэтому, если вы приобретаете антенну с усилением выше среднего (от 10-15 дБ), выбирайте модели с регулировкой коэффициента усиления. Иначе, в случае переусиления сигнала, телевизор может вообще отказаться что-либо показывать.
Прием сигнала антенной может производиться как на любой частоте вещания, так и только в одном-двух диапазонах.
Прием в FM -диапазоне применительно к антенне означает, что она может быть использована для приема и прослушивания через телевизор радиостанций, работающих в этом диапазоне (88-108 Мгц).
Для передачи телевизионного сигнала используются метровые (VHF ) и дециметровые (UHF ) волны. Вещание аналогового эфирного телевидения производится по обоим диапазонам: 1-12 каналы по диапазону VHF (47-160 МГц), 21-60 каналы по диапазону UHF (470 -862 МГц). Таким образом, для приема аналоговых каналов необходимо, чтобы антенна работала в обоих диапазонах. Другое дело, что в России с 2018 года запланировано прекращение вещания аналогового телевидения. Цифровое телевидение стандарта DVB-T2 останется на территории России единственным видом эфирного телевидения, а вещание его производится в дециметровом диапазоне (UHF). Поэтому не стоит гнаться за поддержкой диапазона VHF – скорее всего, надобность в поддержке этого диапазона в ближайшее время исчезнет. И уж точно следует отказаться от покупки антенны, поддерживающей только этот диапазон.
Отдельно следует отметить так называемую «поддержку DVB-T2». Применительно к антенне эта фраза особого смысла не имеет – если антенна работает в диапазоне UHF, то принимать цифровой сигнал DVB-T2 она будет. Если же антенна в этом диапазоне не работает, то поддержки DVB-T2 не будет, что бы ни было написано на коробке. И уж совершенно точно антенна «с поддержкой DVB-T2» не способна обеспечить воспроизведение цифрового телевидения на старом телевизоре, не имеющем тюнера DVB-T2. Если ваш телевизор не обеспечивает прием цифрового телевидения, кроме антенны вам потребуется
Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.
Антенны для телеприемника можно разделить на несколько типов.
- Всеволновая антенна – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
- Логопериодическая диапазонная антенна также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
- Дециметровая антенна . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.
Всеволновая антенна
Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.
Из двух лепестков
На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.
Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.
Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.
Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.
Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем. Можно применить и другие .
В форме бабочки
Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.
- Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.
- Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
- По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.
- После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.
- Придайте отрезкам V-образную форму
. Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.
- Соедините все элементы согласно приведенному ниже рисунку.
- Далее нужно приобрести гнездо для подключения к нему штекера.
- Кабель нужно припаять к контактам катушки, как на рисунке.
- Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.
- Прикрутите гнездо на дощечку и соедините все элементы.
На этом все — вы сделали антенну для телевизора своими руками.
Из пивных банок
Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам . А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.
Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.
Также будет необходимо приготовить обычный деревянный тремпель , пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.
Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.
Для наглядности всего процесса можно посмотреть видео .
Логопериодическая антенна
Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона. Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.
Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.
Дециметровая антенна
Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.
Кольцевидная
Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов . Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.
Теперь все это нужно собрать:
- приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
- также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
- сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
- закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.
Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.
В виде восьмерки
Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.
Ход изготовления.
- С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
- На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
- Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.
Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя. Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.
Из металлопластиковой трубы
Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.
Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.
В виде рамки
Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).
Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.
Несмотря на повсеместную интернетизацию населения в нашей стране, добрая половина соотечественников предпочитает проводить свободное время у голубого экрана телевизора. Разница между городским жителем и сельским в плане ТВ-вещания весьма значительна. Если первые, как правило, пользуются ТВ-услугами посредством выделенных линий (кабельное ТВ), то вторым без уличной антенны сложно обойтись.
Попробуем разобраться, как правильно выбрать уличную антенну для телевизора на дачу или в загородный дом, какие виды этих устройств можно встретить в продаже, а также обозначим небольшой список наиболее популярных и заслуживших уважение владельцев моделей.
Виды антенн
Для начала обозначим основные виды этих устройств, которые отличаются друг от друга по функциональности, внешнему виду и другим не менее важным признакам. Окончательные выводы о целесообразности покупки стоит делать исходя из личных потребностей и геолокации вашего дома.
Спутниковая антенна
Крайне популярные ныне «тарелки» никак не зависят от близости к телевышкам, потому как вещают через спутник. Кроме того, на мощность сигнала спутниковой уличной антенны для телевизора не влияет и рельеф местности.
Даже самый простой вариант «тарелки», вроде офсетной или прямофокусной, позволяет спокойно принимать изображение в высоком качестве. Сюда же можно добавить большое количество провайдеров, а вместе с тем и массу каналов.
Несмотря на явные преимущества спутниковой уличной антенны для телевизора перед другими устройствами, есть у неё и свои, для некоторых критичные недостатки. Во-первых - это стоимость. Здесь нужно потратиться на саму «тарелку», причём чем хуже местность (суровый климат, близость промышленных предприятий сбивающих сигнал и т. д.), тем большего диаметра и технологичнее требуется устройство, равно как и дороже. Во-вторых, нужно будет купить ресивер для обработки вещания и в сложных случаях конвектор, чтобы получилась уличная антенна для телевизора с усилителем. Ну и в-третьих, для нормальной трансляции явно не будет лишним толковый телевизор, способный выдавать и «переваривать» качественную картинку.
«Польские» антенны
Это самое простое, непритязательное и дешёвое устройство, коих море на рынке электроники. Оно имеет решётчатый каркас с усиками и отлично подойдёт для обычных дач. С помощью этой антенны можно поймать десяток местных каналов, включая ОРТ и НТВ. Кроме того, имея в распоряжении и инструмент, можно запросто сделать подобие оригинала своими руками.

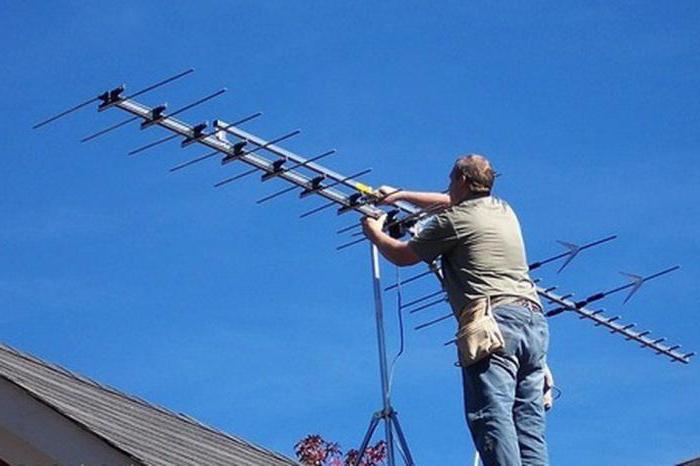

Уличные антенны для телевизора такого плана размещают на доме, крыше, столбах и других возвышенностях, направив центральную часть в сторону телевышки. Последняя должна находиться не дальше 30 км от вас. Если местный рельеф разбавлен деревьями, буграми, терриконами или другими препятствиями, сбивающими сигнал, то установку уличной антенны для телевизора нужно проводить как можно выше. В сложных случаях, для стабилизации вещания и исключения большинства помех поможет толковый усилитель.
«Польские» антенны с блоком усиления
Такие устройства уже идут с конвейера со встроенным усилителем и называются «активными». Уличная антенна для телевизора такого плана значительно расширяет список принимаемых каналов и повышает качество трансляции.
Конструкция данного устройства состоит из нескольких отдельных блоков, которые расположены определённым образом для максимального восприятия сигнала. Внутренний усилитель позволяет расширить зону приёма для 80 км, распознавая даже самые слабое вещание (как правило, с потерей качества). Так же, как и в предыдущем случае, сделать уличную антенну для телевизора с усилителем можно своими руками. Единственное, что вам понадобится кроме вышеописанных материалов - это качественный конвертер. Устанавливают такие устройства на максимально высокой точке, то есть на крыше или самодельном столбе/шесте.
Устройства на бегущей волне (Уда-Яги)
Антенны такого класса имеют довольно высокие приёмные характеристики и отличаются компактностью. Все основные элементы устройства закреплены одной общей стреле. Кроме того, такой тип антенн в состоянии работать с несколькими диапазонами, что очень важно для отдалённых и труднодоступных посёлков, где поблизости только старые вышки, вещающие на нестандартных частотах.
Цифровые антенны
Такие устройства состоят из двух частей - это тюнер для обработки цифрового сигнала и антенный каркас, который устанавливается на улице. Конструкция последнего максимально проста, потому как основная ответственность за приём сигнала лежит именно на тюнере. Цифровая уличная антенна для телевизора прекрасно подойдёт для тех, кто «дружит» с современной техникой, не боится многочисленных настроек/вариаций в меню, и чей дом расположен недалеко от города. Такие устройства настраиваются на приём только основного сигнала и хорошо игнорируют отражённые помехи.
Типы антенн
Всего можно обозначить два типа антенн - пассивная и активная. Первый вариант подразумевает отдельный/внешний конвертер, а второй - со встроенным усилителем. По качеству приёма сигналов они мало чем отличаются, а вот по сроку службы - значительно.
Активные устройства, установленные «как есть», то есть без дополнительной защиты, прослужат немногим больше года, потому как из-за непогоды и коррозии встроенный конвертер начинает выходить из строя. Пассивные модели идут с внешним усилителем, который может быть расположен дома или где-нибудь на чердаке, поэтому срок службы таких антенн гораздо дольше.
Лучшие уличные антенны для телевизора
На отечественном рынке электроники можно встретить большое количество всяческих приёмных устройств разного вида и типа, где каждая серия или модель адаптирована под специфические условия приёма сигнала. Поэтому обозначить какую-то конкретную модель как лучшую очень сложно, здесь нужно учитывать много индивидуальных факторов (геолокация дома, близлежащие ТВ-вышки, качество проходимости сигнала и т. п.). Ну а составить список лучших производителей антенн, которые хорошо зарекомендовали себя в глазах придирчивых покупателей, вполне реально.
Антенны «Дельта»
Антенны этой фирмы пользуются завидной популярностью у отечественного потребителя, тем более что ассортимент компании очень разнообразен. На полках магазинов можно найти как узконаправленные модели, которые рассчитаны исключительно на метровые и дециметровые волны, так и широкополосные универсальные устройства.
Кроме того, подавляющее большинство антенн от компании «Дельта» может работать с цифровым сигналом. Подключение и монтаж устройств сравнительно лёгок, достаточно вставить кабель в разъём с F-усилителем и зафиксировать прибор на максимально высокой точке дома. Антенны хорошо справляются с приёмом и обработкой сигнала даже на значительном удалении дома от телевизионной вышки.
Антенны Lokus
В ассортименте компании встречаются как активные (со встроенным конвертором), так и пассивные модели (с внешним усилителем). Отечественного покупателя особо привлекает ценовая политика бренда и весьма неплохое качество изделий.
Конструкция антенн очень проста, а монтаж не требует какого-то специфического инструмента или подготовки. Устройства рассчитаны на одновременную работу с двумя-тремя телевизорами, поэтому подойдут даже для больших дач.
Антенны «Гарпун»
Ещё один признанный лидер по производству качественных антенн на отечественном рынке. Цены хоть и отличаются демократичностью, но устройства компании славятся «всеядностью». Практически любая модель «Гарпуна» отлично подойдёт для зон с неуверенным приёмом сигнала.
Кроме того, хорошая избирательность сигнала антенн этой марки в значительной мере избавляет пользователя от помех на экране телевизора. Один из критичных минусов изделий «Гарпун» - это привередливость к метровым волнам, поэтому при работе с устаревшими телевышками могут возникнуть проблемы.
Антенны GoldMaster
Несмотря на более чем демократичные цены изделий, устройства этой компании отличились очень неплохим приёмом в местах с ужасным качеством сигнала. Судя по отзывам пользователей, антенны марки GoldMaster отлично справляются с поставленной задачей даже в отдалённых местах сельской местности: изображение на экране без «снега», картинка не тормозит и не перебивается соседствующими сигналами.
Кроме того, устройства хорошо переносят практически любую непогоду, будь то дождь, крупный снег или штормовой ветер. Добавим сюда низкие цены на изделия и получим вполне оптимальный дачный вариант антенны.
