Как сделать недорогой усилитель звука для колонок своими руками. Мощный авто усилитель своими руками

Уходят в прошлое, и теперь, чтобы собрать какой-либо простой усилитель, уже не надо мучаться с расчетами и клепать печатную плату больших размеров.

Сейчас почти вся дешевая усилительная техника делается на микросхемах. Самое большое распространение получили микросхемы TDA для усиления аудиосигнала. В настоящее время они используются в автомагнитолах, в активных сабвуферах, в домашней акустике и во многих других аудиоусилителях и выглядят примерно вот так:

Плюсы микросхем TDA

Для того, чтобы собрать на них усилитель, достаточно подвести питание, подключить динамики и несколько радиоэлементов.
Габариты этих микросхем совсем небольшие, но надо будет их ставить на радиатор, иначе будут сильно греться.
Они продаются в любом радиомагазине. На Али что-то дороговатые, если брать в розницу.
В них встроены различные защиты и другие опции, типа отключения звука и тд. Но по моим наблюдениям, защиты срабатывают не очень хорошо, поэтому микросхемы часто дохнут или от перегрева, либо от . Так что желательно не замыкать выводы микросхемы между собой и не перегревать микросхему, выжимая из нее все соки.
Цена. Я бы не сказал, что они очень дорогие. По цене и выполняемым функциям им нет равных.

Одноканальный усилитель на TDA7396

Давайте соберем простой одноканальный усилитель на микросхеме TDA7396. На момент написания статьи я ее взял по цене в 240 рублей. В даташите на микросхему говорилось, что эта микросхема может выдать до 45 Ватт в нагрузку 2 Ома. То есть если замерить сопротивление катушки динамика и оно будет равняться около 2 Ом, то на динамике вполне можно получить пиковую мощность в 45 Ватт. Этой мощности вполне хватит, чтобы устроить дискотеку в комнате не только для себя, но и для соседей и при этом получить посредственное звучание, что, конечно же, не сравнить с hi-fi усилителями.

Вот распиновка микросхемы:

Собирать наш усилитель будем по типичной схеме, которая была приложена в самом даташите:

На ножку 8 подаем +Vs, а на 4 ножку ничего не подаем. Следовательно, схема примет вот такой вид:

Vs — это напряжение питания. Оно может быть от 8 и до 18 Вольт. «IN+» и «IN-» — сюда подаем слабый звуковой сигнал. К 5 и 7 ноге цепляем динамик. Шестую ногу садим на минус.

Вот моя сборка навесным монтажом

Конденсаторы на входе питания 100нФ и 1000мкФ я не использовал, так как у меня с блока питания итак идет чистое напряжение.

Раскачивал динамик с такими параметрами:

Как видите, сопротивление катушки 4 Ома. Полоса частот говорит о том, что он сабвуферного типа.

А вот так у меня выглядит саб в самопальном корпусе:

Пробовал снять видео, но звук на видео у меня снимает очень плохо. Но все-таки могу сказать, что с телефона на средней мощности уже долбило так, что уши заворачивались, хотя потребление всей схемы в рабочем виде составило всего около 10 Ватт (умножаем 14,3 на 0,73). В этом примере я взял напряжение, как в автомобиле, то есть 14,4 Вольта, что вполне укладывается в наш рабочий диапазон от 8 и до 18 Вольт.

Если у вас нет мощного источника питания, то его можно собрать вот по этой схеме.

Не зацикливайтесь именно на этой микросхеме. Этих микросхем TDA, как я уже говорил, существует множество видов. Некоторые из них усиливают стереосигнал и могут выдавать звук сразу на 4 динамика, как это сделано в автомагнитолах. Так что не поленитесь порыться в интернете и найти подходящую ТДАшку. После окончания сборки дайте заценить соседям ваш усилитель, выкрутив ручку громкости на всю балалайку и прислонив мощный динамик к стене).

А вот в статье я собирал усилитель на микросхеме TDA2030A

Получилось очень даже неплохо, так как TDA2030A обладает лучшими характеристиками, чем TDA7396

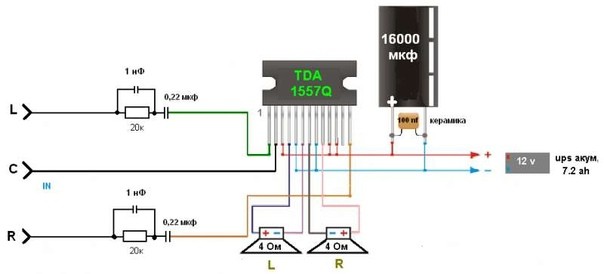

Также приложу для разнообразия еще схему от подписчика, у которого усилитель на TDA 1557Q работает исправно уже более 10 лет подряд:

Усилители на Алиэкспресс

На Али я также находил кит наборы на TDA. Например, вот этот стерео усилитель по 15 Ватт на канал по цене 1$. Этой мощности вполне хватит, чтобы потусить под любимые треки в комнатушке

Купить можно .

А вот он уже сразу готовый

Да и вообще, этих модулей усилителей на Алиэкпресс ну очень много. Нажимаете на эту ссылку и выбираете любой понравившийся усилитель.

Помнится, где-то в комментах я обещал выложить фотки самодельного усилителя. Выполняю сие обещание.

В природе существует ряд интегральных усилителей мощности звуковой частоты для различных типов электронной аппаратуры (радио- и телеприемные устройства, аппаратура связи и телефония, стационарные, переносные и автомобильные магнитолы, электронные игрушки, синтезаторы звука и т.д.). Это совсем не сложные в применении устройства, и имея хотябы теоретический навык владения паяльником, можно минут за 40 на коленках соорудить добротный усилитель, который может уместиться в коробку из-под духов, если конечно вам в голову взбредёт мысль засунуть туда усилитель:)

А всё началось с того, что мой Одиссей 002 перестал отдавать звук по одному из каналов (А у него их 4, точнее 2 параллельных пары). Я нашел на рынке тиристоры и конденсаторы, которые от старости вышли из строя, и рядом на прилавке обнаружил интересную для меня микросхему на базе TDA (от Philips).

Прийдя домой и почитав инфу про неё в интернете, я обнаружил, что эта "сороконожка" размером с маленькую батарейку ААА способна выдавать 35 ватт на канал при напряжении 18 В, а также обладает устройством защиты от КЗ, от перегруза и от перегрева, тонкомпенсацией, автоотключением при отключении источника сигнала и ещё много чем полезным, чего я уже и не припомню. А если соединить каналы в мост, то можно получить 1-канальный усилитель мощностью около 70 ватт, чего более чем достаточно для раскачки огромных S90. (Впрочем, как я потом понял, S90 вполне раскачивал двухканальный усилитель можностью 2х35 ватт).

Мало того, подобные микросхемы используются в серьёзных автомагнитолах, музыкальных центрах и прочей технике (НЕ забываем, что дело было в 2003-м году, сейчас может быть уже микросхемы используются посерьёзнее).

Я не буду вдаваться в подробности пайки и подбора деталей. Мне не составило труда найти всё на рынке (4 резистора, 4 конденсатора, собственно микросхема, плата, и аксессуары для того чтобы протравить плату, выпилять её форму, + олово, канифоль, пиво и кальмары).

Инфа и схемы подобных усилителей в достатке есть и на ещё более чем стопицот сайтах в интернете. Можете поискать по фразе "Микросхема TDA", например.

Я покупал микросхему класса D. Я не знал (и сейчас не знаю, какие есть классы, и какой лучше, А, или D), но знаю, что основным преимуществом усилителей класса D является высокий КПД, достигающий 90%, при невысоком напряжении питания. На практике область применения усилителей класса D ограничивается автомобильной акустикой и портативными устройствами. Что, собственно, нам и требуется.

Также при выборе стоит отметить, что мощность указана при определённом напряжении. Это значит, что если вы подадите меньшее напряжение, то и мощность у вас упадёт. Я, например, подключал собранный усилитель к компьютерному блоку питания. Там 12В, а это значит, что на выходе я получу уже не 2х35 ватт (номинальная мощность при 18 в), а примерно 2х22 ватта при нагрузке 8 Ом.

Второй момент: я вырезал все "кишки" из колонок S90. Фильтры, которые там стояли, за долгие годы уже сгнили, высохли, и снова сгнили. И мне казалось, что звук они только портили, хотя их предназначение заключалось в разделении каналов по частотам. Я подключил всё напрямую, хотя это очень неправильно, и заменил штатные пищалки на шелковые. Звук изменился в лучшую сторону. Толи из-за нового усилителя, толи из-за замены пищалок, толи из-за исключения из цепи старых "микро"схем (размером с ведро:)).

Вот описание, фото, обзор и схема чуть более простой микросхемы, чем у меня (А маркировку своей я уже и не помню):
ссылко

Вот собственно, как это всё у меня выглядело:
(Фото сделано было в корридоре, за минуту до того, как этот усилитель, вместе с колонками у меня купил один из посетителей Хитфорума). Надеюсь, он остался доволен покупкой и она прослужила ему верой и правдой вплоть до наших дней.

Выковырян из корпуса колонки он был потому, что сначала я его продавать не собирался, но потом подумал, что он мне больше ни к чему, и таки продал, чуть накинув сумму к цене за колонки.

Как видно по фоткам, основной размер тут занимает радиатор и куллер. Кстати, радиатор - с чипсета материнской платы. Теперь вы можете примерно представить размер всей конструкции? :)

Конечно, сборка имеет ряд недочётов, скажет опытный паяльщик. Да и вид у неё не солидный. Тем не менее, всё прекрасно работало, а собирал я такого уровня конструкцию первый (и единственный) раз.

На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах. Транзисторы удобнее, поскольку не требуют прогрева перед работой и долговечнее. Да и не каждый рискнёт начинать ламповую сагу с анодными потенциалами под 400 В, а трансформаторы под транзисторные пару десятков вольт намного безопаснее и просто доступнее.

В качестве схемы для воспроизведения я выбрал схему от John Linsley Hood 1969 года, взяв авторские параметры в расчёте на импеданс своих колонок 8 Ом.

Классическая схема от британского инженера, опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Этому есть множество объяснений:
- минимальное количество элементов упрощает монтаж. Также считается, что чем проще конструкция, тем лучше звук;
- несмотря на то, что выходных транзисторов два, их не надо перебирать в комплементарные пары;
- выходных 10 Ватт с запасом хватает для обычных человеческих жилищ, а входная чувствительность 0.5-1 Вольт очень хорошо согласуется с выходом большинства звуковых карт или проигрывателей;
- класс А - он и в Африке класс А, если мы говорим о хорошем звучании. О сравнении с другими классами будет чуть ниже.

Внутренний дизайн

Усилитель начинается с питания. Разделение двух каналов для стерео правильнее всего вести уже с двух разных трансформаторов, но я ограничился одним трансформатором с двумя вторичными обмотками. После этих обмоток каждый канал существует сам по себе, поэтому надо не забывать умножать на два всё упомянутое снизу. На макетке делаем мосты на диодах Шоттки для выпрямителя.

Можно и на обычных диодах или даже готовых мостах, но тогда их необходимо шунтировать конденсаторами, да и падение напряжения на них больше. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Если взять меньше и ёмкость, и резистор, то CRC-фильтр станет дешевле и меньше греться, но увеличатся пульсации, что не комильфо. Данные параметры, имхо, являются разумными с точки зрения цена-эффект. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме мощности 2 Вт будет вполне достаточно.

Далее переходим к самой плате усилителя. В интернет-магазинах продаётся куча готовых китов, однако не меньше и жалоб на качество китайских компонентов или безграмотных разводок на платах. Поэтому лучше самому, под свою же «рассыпуху». Я сделал оба канала на единой макетке, чтобы потом прикрепить её ко дну корпуса. Запуск с тестовыми элементами:

Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах, об этом чуть ниже. К авторской схеме из оригинальной статьи нужно сделать такие ремарки:

Не всё нужно сразу впаивать намертво. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям. Сначала с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. В одном из каналов мне не хватило 100 кОм, так что лучше брать эти подстроечники с запасом. Затем с помощью R1 и R2 (сохраняя их примерное соотношение!) выставляется ток покоя – ставим тестер на измерение постоянного тока и измеряем этот самый ток в точке входа плюса питания. Мне пришлось ощутимо снизить сопротивление обоих резисторов для получения нужного тока покоя. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток, по рекомендации автора, должен быть 1.2 А при напряжении 27 Вольт, что означает 32.4 Ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются и умрут. Ибо греются в основном они.

Не исключено, что в порядке эксперимента захочется сравнить звучание разных транзисторов, поэтому для них тоже можно оставить возможность удобной замены. Я попробовал на входе 2N3906, КТ361 и BC557C, была небольшая разница в пользу последнего. В предвыходных пробовались КТ630, BD139 и КТ801, остановился на импортных. Хотя все вышеперечисленные транзисторы очень хороши, и разница может быть скорее субъективной. На выходе я поставил сразу 2N3055 (ST Microelectronics), поскольку они нравятся многим.

При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. По Сети ещё гуляет русская картинка-схема «Ультралинейный усилитель класса А», где этот конденсатор вообще предложен как 0.1 мкф, что чревато срезом всех басов под 90 Гц:

Пишут, что эта схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф.
- предохранители, их можно и нужно ставить как на трансформатор, так и на силовой вход схемы.
- очень уместным будет использование термопасты для максимального контакта между транзистором и радиатором.

Слесарно-столярное

Теперь о традиционно самой сложной части в DIY - корпусе. Габариты корпуса задаются радиаторами, а они в классе А должны быть большими, помним про 30 Ватт тепла с каждой стороны. Сначала я недоучёл эту мощность и сделал корпус со средненькими радиаторами 800см² на канал. Однако при выставленном токе покоя 1.2А они нагрелись до 100°С уже за 5 минут, и стало ясно, что нужно нечто помощнее. То есть нужно либо ставить радиаторы побольше, либо использовать кулеры. Делать квадрокоптер мне не хотелось, поэтому были куплены гигантские красавцы HS 135-250 площадью 2500 см² на каждый транзистор. Как показала практика, такая мера оказалась немного избыточной, зато теперь усилитель спокойно можно трогать руками – температура равна лишь 40°С даже в режиме покоя. Некоторой проблемой стало сверление отверстий в радиаторах под крепления и транзисторы – изначально купленные китайские свёрла по металлу сверлили крайне медленно, на каждую дырку уходило бы не менее получаса. На помощь пришли кобальтовые свёрла с углом заточки 135° от известного немецкого производителя - каждое отверстие проходится за несколько секунд!

Сам корпус я сделал из оргстекла. Заказываем у стекольщиков сразу нарезанные прямоугольники, выполняем в них необходимые отверстия для креплений и красим с обратной стороны чёрной краской.

Покрашенное с обратной стороны оргстекло смотрится очень красиво. Теперь остаётся только всё собрать и наслаждаться музы… ах да, при окончательной сборке ещё важно для минимизации фона правильно развести землю. Как было выяснено за десятилетия до нас, C3 нужно присоединять к сигнальной земле, т.е. к минусу входа-входа, а все остальные минуса можно отправить на «звезду» возле конденсаторов фильтра. Если всё сделано правильно, то никакого фона не расслышать, даже если на максимальной громкости поднести ухо к колонке. Ещё одна «земляная» особенность, которая характерна для звуковых карт, не развязанных с компьютером гальванически – это помехи с материнки, которые могут пролезть через USB и RCA. Судя по интернету, проблема встречается часто: в колонках можно услышать звуки работы HDD, принтера, мышки и фон БП системника. В таком случае проще всего разорвать земляную петлю, заклеив изолентой заземление на вилке усилителя. Опасаться тут нечего, т.к. останется второй контур заземления через компьютер.

Регулятор громкости на усилителе я не стал делать, поскольку достать какой-нибудь качественный ALPS не удалось, а шуршание китайских потенциометров мне не понравилось. Вместо него был установлен обычный резистор 47 кОм между «землёй» и «сигналом» входа. Тем более регулятор у внешней звуковой карты всегда под рукой, да и в каждой программе тоже есть ползунок. Регулятора громкости нет только у винилового проигрывателя, поэтому для его прослушивания я приделал внешний потенциометр к соединительному кабелю.

Я угадаю этот контейнер за 5 секунд...

Наконец, можно приступать к прослушиванию. В качестве источника звука используется Foobar2000 → ASIO → внешняя Asus Xonar U7. Колонки Microlab Pro3. Главное достоинство этих колонок - это отдельный блок собственного усилителя на микросхеме LM4766, который можно сразу убрать куда-то подальше. Намного интереснее с этой акустикой звучали усилок от мини-системы Panasonic с гордой надписью Hi-Fi или усилитель советского проигрывателя Вега-109. Оба вышеупомянутых аппарата работают в классе АВ. Представленный в статье JLH переиграл всех вышеперечисленных товарищей в одну калитку, по результатам слепого теста для 3 человек. Хотя разницу было слышно невооружённым ухом и без всяких тестов – звук явно детальнее и прозрачнее. Весьма легко, например, услышать различие между MP3 256kbps и FLAC. Раньше я думал, что эффект lossless больше как плацебо, но теперь мнение изменилось. Аналогичным образом гораздо приятнее стало слушать нескомпрессованые от loudness war файлы - dynamic range меньше 5 Дб вообще не айс. Линсли-Худ стоит затрат времени и денег, ибо аналогичный брендовый усилок будет стоить намного дороже.

Материальные затраты

Трансформатор 2200 р.
Выходные транзисторы (6 шт. с запасом) 900 р.
Конденсаторы фильтра (4 шт) 2700 р.
«Рассыпуха» (резисторы, мелкие конденсаторы и транзисторы, диоды) ~ 2000 р.
Радиаторы 1800 р.
Оргстекло 650 р.
Краска 250 р.
Разъёмы 600 р.
Платы, провода, серебряный припой и пр. ~1000 р.
ИТОГО ~12100 р.

Очень часто подключение динамиков к какому-нибудь устройству требует наличия отдельного усилительного устройства. Но как поступить, если базовый усилитель вышел из строя? Можно попробовать взять инициативу в свои руки и создать собственное устройство. Как сделать усилитель звука? Обладая базовыми знаниями в работе с печатными платами, можно сделать такой прибор самому. И об этом мы и расскажем вам в этой статье.

Делаем усилительное устройство

Абсолютно любая сборка должна сопровождаться поиском необходимых комплектующих частей и инструментов:

Для начала нужно обзавестись паяльником с термоустойчивой опорой. Лучше всего подойдут специальные паяльные станции, которые без труда можно найти и приобрести в любом магазине радиолюбителя.
Если же процесс сборки в домашних условиях проводится только для того, чтобы протестировать схему или использовать ее в течение непродолжительного времени, то прекрасно подойдет вариант с проводами. Но такой метод потребует наличия большего рабочего пространства для размещения деталей.
Печатная плата дает гарантию компактности прибора и удобства в последующей эксплуатации. Бюджетный популярный усилок для пары наушников или колонок очень легко воссоздать на базе микросхемы, которая предоставляет базовый набор комплектующих.
К такой схеме нужно будет просто добавить парочку резисторов и конденсаторных элементов.

Стоимость проведения монтажа платы значительно меньше рыночной стоимости готового усилителя из любого магазина техники, но и функционал ограничивается возможностями и инструментами, которые вы имеете в наличии.

Важно! Не забывайте про особенности малогабаритных моноблоков, которые вы будете собирать собственноручно. Схема выделяет немалое количество тепла в ходе эксплуатации, поэтому обязательно нужно исключить любые соприкосновения этой детали с другими компонентами прибора. Для отвода тепла можно использовать радиаторную решетку.

Следующая особенность — это низкий порог потребляемого напряжения. Эта особенность позволяет использовать усилитель где угодно.

Как собрать усилитель для ноутбука в домашних условиях?

Сперва нужно понять: нужно ли заниматься созданием такого устройства вообще? Сборка в домашних условиях может потребоваться для следующих случаев:

Встроенная аудиосистема вышла из строя и вам требуется новая.
Качество передаваемого звука не удовлетворяет вашим потребностям.

Важно! Для этих случаев необходим самый простой усилительный элемент, мощность работы которого составляет около 2 Ватт.

Инструменты для работы

Сперва потребуется обзавестись инструментами, которые имеет в наличии каждый уважающий себя радиолюбитель:

Плоскогубцы.
Плата.
Паяльник (паяльная станция).
Корпус и радиокомпоненты.

Важно! Понадобятся полярные и неполярные конденсаторы, а также набор резисторов. Рекомендуем обзавестись сразу несколькими упаковками с разными номиналами. Также необходимо приобрести выключатель и гнездо, которое понадобится для выхода на громкоговоритель.

После подготовки можно приступать к “созданию” девайса:

Скачайте необходимую схему из интернета с форматом.lay.
Найдите радиатор, размер которого позволит сохранить температуру ниже пятидесяти градусов по Цельсию.
Откройте скачанную схему, вооружайтесь инструментами и приступайте к сборке.

Усилок для наушников

Самый простой прибор обязан иметь небольшую мощность и необходимое потребление энергии. Рассмотрим идеальный случай:

Девайс питается от батареек пальчикового типа или от обычного адаптера на 3 В.
Лучше всего выбрать качественную микросхему. Прекрасным кандидатом является схема TDA 2822 или ее аналоги.
Понадобятся следующие радиокомпоненты: четыре конденсатора на 100 мкФ, медный провод с длиной до 30 сантиметров, гнездо для джека.

Имея все эти вещи, можно смело скачивать необходимую схему из интернета и приступать за работу.

Важно! Если у вас есть желание уместить все это дело в маленьком закрытом корпусе, то понадобится обзавестись теплоотводом.

Если вы автолюбитель, то вам будет полезно знать, как самому собрать усилитель звука в машину.

Устройство для сабвуфера

Если предыдущие случаи не вызвали у вас вопросов, то и здесь все должно пройти гладко. Усилитель низких частот в домашних условиях можно сделать на базе микросхемы TDA 7294. Тут вам будет и мощная акустика с хорошим басами и прекрасный автоусилитель.

Вам потребуется:

Источник питания на три десятка вольт. Устройство должно быть двухполярным.
Конденсаторы и резисторы, номиналы которых будут указаны на схеме сборочного чертежа.

Важно! Такие усилки прекрасно работают на низких частотах и дают выходную мощность до 100 Ватт.

Малогабаритный усилитель для маленьких колонок

Тот факт, что устройство будет неподвижным, только вам на руку. Это позволит расширить выбор адаптеров питания, подойдет любой имеющийся на руках. Малые размеры и приятный внешний вид бюджетного прибора можно обеспечить, если следовать следующим правилам:

Работать необходимо с очень качественной печатной платой.
Использовать нужно корпус из металла или пластика, который должен быть довольно-таки прочным.
Нужно умело орудовать паяльником, чтобы не замазать устройство припоем.
Желательно использовать только готовые гнезда.
Радиатор не должен касаться ничего, кроме самой микросхемы.

Усилитель на лампе

Такие устройства довольно дорогие, если вы сразу не имеете в наличии необходимых “исходников”. Радиолюбители старой школы всегда хранят у себя в шкафу небольшую коллекцию ламп и других полезных компонентов.

Купив хороший ноутбук или крутой телефон, мы радуемся покупке, восхищаясь множеством функций и скоростью работы устройства. Но стоит подключить гаджет к динамикам, чтобы послушать музыку или посмотреть фильм, мы понимаем, что звук производимый устройством, как говорится «подкачал». Вместо полноценного и чистого звучания, мы слышим невразумительный шёпот с фоновым шумом.

Но не стоит расстраиваться и ругать производителей, проблему со звуком можно решить самостоятельно. Если вы немного разбираетесь в микросхемах и умеете хорошо паять, то вам не составит труда сделать собственный усилитель звука. В нашей статье мы расскажем как сделать усилитель звука для каждого типа устройства.

На первоначальном этапе работы по созданию усилителя, вам необходимо найти инструменты и купить комплектующие детали. Схема усилителя изготавливается на печатной плате при помощи паяльника. Для создания микросхем используйте специальные паяльные станции, которые можно купить в магазине. Использование печатной платы позволяет сделать устройство компактным и удобным в эксплуатации.

Усилитель звуковых частот
Не забывайте об особенностях компактных одноканальных усилителей на основе микросхем серий TDA, основным из которых является выделение большого количества тепла. Поэтому постарайтесь при внутреннем устройстве усилителя, исключить соприкосновение микросхемы с другими деталями. Для дополнительного охлаждения усилителя, рекомендуется использовать радиаторную решётку для отвода тепла. Размер решётки зависит от модели микросхемы и мощности усилителя. Заранее спланируйте место для теплоотвода в корпусе усилителя.
Ещё одной особенностью самостоятельного изготовления усилителя звука, является низкое потребление энергии. Это в свою очередь позволяет использовать усилитель в автомобиле подключив его к аккумулятору или в дороге, используя питание от батареи. Упрощённые модели усилителя, требуют напряжения тока всего лишь в 3 вольта.

Основные элементы усилителя
Если вы начинающий радиолюбитель, то для более удобной работы, рекомендуем вам воспользоваться специальной компьютерной программой - Sprint Layout. С помощью этой программы вы сможете самостоятельно создавать и просматривать схемы на компьютере. Учтите, что создание собственной схемы имеет смысл, только в том случаи если вы имеете достаточный опыт и знания. Если вы неопытный радиолюбитель, то пользуйтесь уже готовыми и проверенными схемами.

Ниже мы приведём схемы и описания разных вариантов усилителя звука:

Усилитель звука для наушников

Усилитель звука для портативных наушников обладает не большой мощностью, но потребляет очень мало энергии. Это немаловажный фактор для мобильных усилителей которые питаются от батареек. Также на устройство можно поместить разъём, для питания от сети через адаптер 3 вольта.

Самодельный усилитель для наушников
Для изготовления усилителя для наушников вам понадобятся:

Микросхема TDA2822 или аналог KA2209.
Схема сборки усилителя.
Конденсаторы 100 мкФ 4 штуки.
Гнездо для штекера наушников.
Разъём для адаптера.
Примерно 30 сантиметров медного провода.
Теплоотводящий элемент (для закрытого корпуса).

Схема усилителя звука для наушников
Усилитель изготавливается на печатной плате или навесным монтажом. Не используйте в данном виде усилителя импульсный трансформатор, поскольку он может создавать помехи. После изготовления, данный усилитель способен обеспечить мощный и приятный звук с телефона, плеера иди планшета.
Ещё с одним вариантом самодельного усилителя для наушников, вы можете ознакомится в видеоролике:

Усилитель звука для ноутбука

Усилитель для ноутбука собирается в тех случаях, если мощности встроенных в него динамиков не хватает для нормального прослушивания, или если динамики вышли из строя. Усилитель должен быть рассчитан на внешние динамики до 2 ватт и сопротивление обмоток до 4 Ом.

Усилитель звука для ноутбука
Для сборки усилителя вам потребуются:

Печатная плата.
Микросхема TDA 7231.
Блок питания на 9 вольт.
Корпус для размещения компонентов.
Конденсатор неполярный 0,1 мкФ - 2 штуки.
Конденсатор полярный 100 мкФ - 1 штука.
Конденсатор полярный 220 мкФ - 1 штука.
Конденсатор полярный 470 мкФ - 1 штука.
Резистор постоянный 10 Ком - 1 штука.
Резистор постоянный 4,7 Ом - 1 штука.
Выключатель двухпозиционный - 1 штука.
Гнездо для входа на громкоговоритель - 1 штука.

Схема усилителя звука для ноутбука
Порядок сборки определяется самостоятельно в зависимости от схемы. Радиатор охлаждения должен быть такого размера, чтобы рабочая температура внутри корпуса усилителя не превышала 50 градусов по Цельсию. Если вы планируете использовать устройство вне помещения, то для него необходимо изготовить корпус с отверстиями для циркуляции воздуха. Для корпуса можно использовать пластиковый контейнер или пластмассовые коробки из под старой радиоаппаратуры.
Визуальную инструкцию вы можете посмотреть в видеоролике:

Усилитель звука для автомагнитолы

Данный усилитель для автомагнитолы собран на микросхеме TDA8569Q, схема не сложная и очень распространённая.

Усилитель звука для автомагнитолы
Микросхема имеет следующие заявленные характеристики:

Входная мощность 25 ватт на канал в 4 Ом и 40 ватт на канал в 2 Ом.
Напряжение питания 6-18 вольт.
Диапазон воспроизводимых частот 20-20000 Гц.

Для использования в автомобиле, к схеме необходимо добавить фильтр от помех, которые создаются генератором и системой зажигания. Микросхема также имеет защиту от короткого замыкания на выходе и перегрева.

Схема усилителя звука для автомагнитолы
Сверяясь с представленной схемой произведите закупку необходимых компонентов. Далее нарисуйте печатную плату и просверлите в ней отверстия. После этого протравите плату хлорным железом. В заключении лудим и начинаем припаивать компоненты микросхемы. Учтите что дорожки питания лучше покрыть более толстым слоем припоя, чтобы не было просадок по питанию.
На микросхему нужно установить радиатор или организовать активное охлаждение с помощью куллера, иначе при повышенной громкости усилитель будет перегреваться.
После сборки микросхемы, необходимо изготовить фильтр для питания по приведённой ниже схеме:

Схема фильтра от помех
Дроссель в фильтре мотается в 5 витков, проводом сечением 1-1,5 мм., на феритовом кольце диаметром 20 мм.
Также данный фильтр можно использовать если ваша магнитола ловит «наводки».
Внимание! Будьте внимательны и не перепутайте полярность питания, иначе микросхема сгорает моментально.
Как сделать усилитель для стерео сигнала, вы также можете узнать из видео:

Усилитель звука на транзисторах

В качестве схемы для транзисторного усилителя используйте схему приведённую ниже:

Схема транзисторного усилителя звука
Схема хоть и старая но имеет массу поклонников, по следующим причинам:

Упрощённый монтаж из-за малого количества элементов.
Нет необходимости перебирать транзисторы в комплементарные пары.
10 ватт мощности, с запасом хватает для жилых комнат.
Хорошая совместимость с новыми звуковыми картами и проигрывателями.
Отличное качество звука.

Начните сборку усилителя с питания. Разделите два канала для стерео двумя вторичными обмотками идущими от одного трансформатора. На макете сделайте мосты на диодах Шоттки для выпрямителя. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме, мощности 2 Вт будет достаточно.

Усилитель на транзисторах
Переходим к плате усилителя. Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям - с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. Затем с помощью R1 и R2 выставляется ток покоя - ставим тестер на измерение постоянного тока и измеряем ток в точке входа плюса питания. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток должен быть 1.2 А при напряжении 27 вольт, что означает 32.4 ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются.
При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. Считается что данная схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф. Предохранители нужно ставить как на трансформатор, так и на силовой вход схемы.
Хорошей идеей будет использование термопасты для максимального контакта между транзистором и радиатором.
Теперь несколько слов о корпусе. Размер корпуса задаётся радиаторами - NS135-250 по 2500 квадратных сантиметров на каждый транзистор. Сам корпус делается из оргстекла или пластмассы. Собрав усилитель, прежде чем начать наслаждаться музыкой, необходимо для минимизации фона правильно развести землю. Для этого присоедините СЗ к минусу входа-выхода, а остальные минуса выведите на «звезду» возле конденсаторов фильтра.

Корпус усилителя звука на транзисторах
Примерная стоимость расходных материалов для транзисторного усилителя звука:

Конденсаторы фильтра 4 штуки - 2700 рублей.
Трансформатор - 2200 рублей.
Радиаторы - 1800 рублей.
Выходные транзисторы - 6-8 штук 900 рублей.
Мелкие элементы (резисторы, конденсаторы, транзисторы, диоды) около - 2000 рублей.
Разъёмы - 600 рублей.
Оргстекло - 650 рублей.
Краска - 250 рублей.
Плата, провода, припой около - 1000 рублей

В итоге получается сумма - 12100 рублей.
Также вы можете посмотреть видеоролик по сборке усилителя на германиевых транзисторах:

Ламповый усилитель звука

Схема простого лампового усилителя состоит из двух каскадов - предварительный усилитель на 6Н23П и усилитель мощности на 6П14П.
Схема лампового усилителя
Как видно из схемы, оба каскада работают в триодном включении, а анодный ток ламп близок предельному. Токи выстраиваются катодными резисторами - 3мА для входной и 50мА для выходной лампы.
Детали используемые для лампового усилителя должны быть новыми и высокого качества. Допустимое отклонение номиналов резисторов может составлять плюс-минус 20%, а ёмкости всех конденсаторов можно увеличить в 2-3 раза.
Фильтрующие конденсаторы должны быть рассчитаны на напряжение не меньше 350 вольт. На такое же напряжение должен быть рассчитан и межкаскадный конденсатор. Трансформаторы для усилителя могут быть обычными - ТВ31-9 или более современный аналог - TWSE-6.

Ламповый усилитель звука
Регулятор громкости и баланса стерео на усилитель лучше не устанавливать, поскольку данные регулировки можно сделать в самом компьютере или плеере. Входная лампа выбирается из - 6Н1П, 6Н2П, 6Н23П, 6Н3П. В качестве выходного пентода применяют 6П14П, 6П15П, 6П18П или 6П43П (с увеличенным сопротивлением катодного резистора).
Даже если у вас имеется работающий трансформатор, для первого включения лапового усилителя лучше использовать обычный трансформатор с выпрямителем на 40-60 ватт. Только после успешного испытания и настройки усилителя можно установить импульсный трансформатор.
Гнёзда для штекеров и кабелей используйте стандартные, для подключения динамиков лучше установить «педальки» на 4 контакта.
Корпус для лапового усилителя обычно делают из оболочки старой техники или кейсов системных блоков.
Ещё один вариант лампового усилителя вы можете посмотреть в видеоролике:

Классификация усилителей звука

Чтобы вы могли определить к какому классу усилителей звука принадлежит собранное вами устройство, ознакомьтесь с приведённой ниже классификацией УМЗЧ:

Класс А - усилители этого класса работают без отсечки сигнала на линейном участке вольтамперной характеристики усилительных элементов, что обеспечивает минимум нелинейных искажений. Но за это приходится расплачиваться большим размером усилителя и огромной потребляемой мощность. КПД усилителя класса А составляет всего лишь 15-30%. К данному классу относят ламповые и транзисторные усилители.

Класс В - усилители класса В работают с отсечкой сигнала 90 градусов. Для режима такой работы используется двухтактная схема, в ней каждая часть усиливает свою половину сигнала. Основной минус усилителей класса В, это искажения сигнала по причине ступенчатого перехода одной полуволны к другой. Плюсом данного класса усилителей считают высокий КПД, иногда достигающий 70%. Но не смотря на высокую производительность, современных моделей усилителя класса В, вы не встретите на прилавках.

Класс АВ - это попытка объединения усилителей описанных выше классов, с целью добиться отсутствия искажений сигнала и высокого коэффициента полезного действия.

Класс Н - разработан специально для автомобилей, у которых имеется ограничение напряжения, питающего выходные каскады. Причиной создания усилителей класса Н служит то, что реальный звуковой сигнал имеет импульсный характер и его средняя мощность намного ниже пиковой. В основе схемы данного класса усилителей, лежит простая схема для усилителя класса AB, работающая по мостовой схеме. Добавлена лишь специальная схема удвоения напряжения питания. Основной элемент схемы удвоения, это накопительный конденсатор большой емкости, который постоянно заряжается от основного источника питания. На пиках мощности этот конденсатор подключается схемой управления с основным источником питания. Напряжение питания выходного каскада усилителя удваивается, позволяя ему справиться с передачей пиков сигнала. КПД усилителей класса Н достигает 80%, при искажении сигнала всего в 0,1%.

Класс D - это отдельный класс усилителей получивший название -«цифровые усилители». Цифровое преобразование обеспечивает дополнительные возможности по обработке звука: от регулировки уровня громкости и тембра до реализации цифровых эффектов, таких как реверберация, подавление шума, подавление акустической обратной связи. В отличие от аналоговых усилителей, выходной сигнал усилителей класса D представляет собой импульсы прямоугольной формы. Их амплитуда постоянна, а длительность изменяется в зависимости от амплитуды аналогового сигнала, поступающего на вход усилителя. КПД усилителей этого типа может достигать 90%-95%.

В заключении хотелось бы сказать, что занятие радиоэлектроникой требуют большого объёма знаний и опыта, которые приобретаются в течении длительного времени. Поэтому, если у вас что-то не получилось, не расстраивайтесь, подкрепляйте свои знания из других источников и пробуйте снова!
