В нынешнее время очень популярны литий-ионные аккумуляторы, они используются в различных гаджетах, к примеру телефонах, умных часах, плеерах, фонариках, ноутбуках. Впервые аккумулятор такого типа (Li-ion) выпустила известная японская фирма Sony. Принципиальная схема простейшего аккумуляторов представлена на картинке ниже, собрав её, у вас будет возможность самостоятельно восстанавливать заряд в аккумуляторах.

Самодельная зарядка литиевых АКБ - схема электрическая

Основой для данного прибора являются две микросхемы-стабилизатора 317 и 431 (). Интегральный стабилизатор LM317 в данном случае служит источником тока, данную деталь берём в корпусе TO-220 и обязательно устанавливаем на теплоотвод с применением термопасты. Регулятор напряжения TL431 выпускаемый компанией texas instruments существует кроме этого, в корпусах SOT-89, TO-92, SOP-8, SOT-23, SOT-25 и других.

Светодиоды (LED) D1 и D2 любого, приятного для вас цвета. Мной были выбраны такие: LED1 красный прямоугольный 2,5 мм (2,5 милиКандел) и LED2 зелёный диффузионный 3 мм (40-80 милиКандел). Удобно применять smd светодиоды, если вы не будете устанавливать готовую плату в корпус.

Минимальная мощность резистора R2 (22 Ohm) 2 Ватта, а R5 (11 Ohm) 1 Ватт. Все отсальные 0,125-0,25W.

Переменный резистор на 22 килоОма должен быть обязательно типа СП5-2 (импортный 3296W). Такие переменные резистора имеют очень точную регулировку сопротивления, которое можно плавно подстраивать крутя червячную пару, похожую на бронзовый болтик.

Фото измерения вольтажа li-ion аккумулятора от сотового телефона до зарядки (3.7V) и после (4.2V), ёмкость 1100 mA*h.

Печатная плата для литиевого зарядного

Печатная плата (PCB) существует в двух форматах для разных программ - архив находится . Размеры готовой печатной платы в моём случае 5 на 2,5 см. По бокам оставил пространство для креплений.

Как работает зарядка

Как работает готовая схема такого зарядного устройства? Сначала аккумулятор заряжается постоянных током, который определяется сопротивление резистора R5, при стандартном номинале 11 Ом он будет примерно 100 мА. Далее, когда перезаряжаемый источник энергии будет иметь напряжение 4,15-4,2 вольта начнется зарядка постоянным напряжением. Когда же ток зарядки снизится до маленьких значений светодиод D1 перестанет светиться.

Как известно, стандартным напряжение для зарядки Li-ion является 4,2V, данную цифру необходимо установить на выходе схемы без нагрузки, с помощью вольтметра, так аккумулятор будет заряжается полностью. Если же немножко снизить напряжение, где-то на 0,05-0,10 Вольт, то ваш аккумулятор будет заряжаться не до конца, но так он прослужит дольше. Автор статьи ЕГОР .

Обсудить статью ЗАРЯДНОЕ ЛИТИЕВЫХ АККУМУЛЯТОРОВ

Я сделал себе зарядное устройство для четырех литий-ионных аккумуляторов. Кто-то сейчас подумает: ну сделал и сделал, таких полно в интернете. И я сразу хочу сказать, что моя конструкция способна заряжать как одну батарею, так и четыре сразу. Все аккумуляторы заряжаются независимо друг от друга.
Это дает возможность заряжать одновременно батареи из разных устройств и с разным начальным зарядом.
Я сделал зарядник для батарей типа 18650, которые у меня используются в фонарике, powerbanks, ноутбуке и тп.
Схема состоит из готовых модулей и собирается очень быстро и просто.

Понадобится

- 4 шт.
- 4 шт.
Скрепки канцелярские.

Изготовление зарядного устройства под разное количество аккумуляторов

Сначала сделаем батарейный отсек. Для этого берем универсальную монтажную плату с большим количеством отверстий и обычные канцелярские скрепки.

Откусываем у скрепок вот такие уголки.

Вставляем в плату, предварительно примерив по длине батарей нужных вам. Потому, что такое зарядное устройство можно сделать не только под 18650 аккумуляторы.

Запаиваем снизу платы части скрепок.

Затем берем контроллеры зарядки и размещаем их на оставшемся месте платы, желательно напротив каждого аккумулятора.

Контроллер зарядки будет крепиться на вот таких ножках, сделанных из разъема PLS.

Припаиваем сверху модуль и снизу к плате. По этим ножкам побежит ток питания к модулю и ток заряда к батареям.

Четыре секции готовы.

Далее для коммутации зарядных мест установим кнопки или тумблера.

Подключается все это дело вот таким образом:

Вы спросите - почему кнопки только три а не четыре? А я отвечу - так как один модуль всегда будет работать, потому что один аккумулятор будет заряжаться всегда, иначе нет смысла вообще втыкать зарядник.
Напаиваем токопроводящие дорожки.

Итог таков, что кнопками можно подключать место для зарядки от 1 до 4 аккумуляторов.

На модуле заряда установлен светодиод, который показывает что батарея, которая от него заряжается - зарядилась или нет.
Я собрал все устройство за полчаса. Питается оно от 5-ти вольтового блока питания (адаптера), его, кстати, тоже нужно выбирать с умом, чтобы оно тянуло зарядку сразу всех четырех батарей одновременно. Так же всю схему можно питать от USB компьютера.
Подключаем переходник к первому модулю, а дальше включаем нужные кнопки и напряжение с первого модуля будет переходить на другие места, в зависимости от включенных переключателей.

Особенности зарядки литиевых аккумуляторов и зарядные устройства для них

Современный человек пользуется множеством электронных гаджетов. Это ноутбук, мобильный телефон, планшет, фотоаппарат и многие другие. Большинство этих устройств работают от литиевых аккумуляторов. Ведь мы ценим их именно за то, что это мобильные устройства. Однако за портативность приходится расплачиваться тем, что нужно постоянно заряжать аккумуляторы. Для этого вам потребуется зарядное устройство для литиевых аккумуляторов. В большинстве случаев зарядные устройства поставляются в комплекте с самим устройством. Этот тот же адаптер питания ноутбука или телефона. В идеале, конечно, для зарядки должно использоваться именно штатная зарядка. Но что делать, если она потеряна или вышла из строя. Нужно подобрать подходящее зарядное устройство. Что при этом учесть, обсудим в этой статье.

В общем случае зарядное устройство для должно иметь на выходе напряжение 5 вольт и ток, величина которого соответствует (0,5─1)*Сн. Сн – это номинальная ёмкость аккумулятора. К примеру, для литиевого элемента ёмкостью 2200 мАч, зарядка должна выдавать ток от 1,1 ампера.

Большинство зарядных устройств солидных производителей проводят зарядку Li аккумуляторов в несколько стадий. Первый этап идёт при постоянной величине тока 0,2─1 С и напряжении 4,1─4,2 В (здесь имеется в виду напряжение на 1 элемент или банку). Эта стадия продолжается примерно 40─50 минут. Второй этап проводится при постоянном напряжении. Есть устройства, которые для ускорения процесса зарядки, используют импульсный режим. Для литий─ионных систем с графитовой системой необходимо ограничивать напряжения значением 4,1 вольта на один элемент.

Если использовать напряжение выше 4,1 вольта, то можно увеличить энергетическую плотность аккумулятора. Но при этом начинаются окислительные реакции, которые сокращают срок службы батареи. В более поздних моделях эта проблема была устранена добавками. И на них напряжение в процессе зарядки можно увеличивать до 4,2 вольта с отклонением 0,05 на один элемент.

Если говорить о литиевых аккумуляторах промышленного назначения и для военной сферы, то для них зарядные устройства поддерживают напряжение 3,9 вольта. Это обеспечивает длительный срок службы и надёжность.

Если зарядное устройство выдаёт ток 1С, то аккумулятор зарядится примерно за 2─3 часа. При достижении полного заряда и напряжение достигает величины отсечки, ток резко уменьшается и составляет несколько процентов от первоначального значения.

Стоит сказать, что при увеличении зарядного тока время зарядки практически не уменьшается. При более высоком токе быстрее растёт напряжение на первой стадии процесса, но второй этап подзарядки в этом случае идёт дольше.

Существуют зарядные устройства способные зарядить литиевую батарею примерно за час. Такое зарядное для литиевых аккумуляторов не имеет второго этапа и АКБ готова к работе уже после завершения первой стадии. Уровень заряда аккумуляторного элемента при этом будет составлять 70 процентов. Но, в силу природы батарей литиевого типа, для них это не критично.

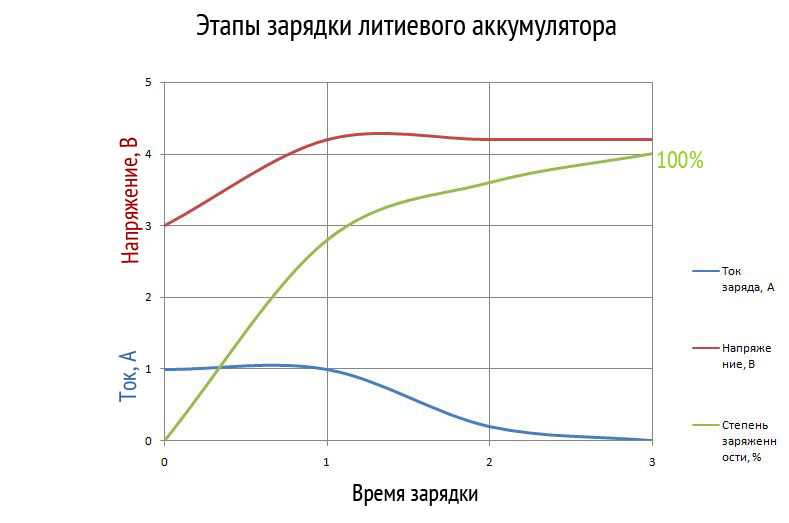

На графике выше можно видеть три этапа зарядки Li аккумулятора:

Первый. Через батарею протекает максимально возможный (1С) ток заряда. Эта стадия заканчивается при увеличении напряжения до порогового значения;
Второй. Напряжение остаётся максимальным (4,1─4,2 вольта), а зарядный ток уменьшается до 3 процентов от первоначальной величины;
Третий. Компенсирующий заряд при его хранении (проводится примерно раз в 20 дней).

На этапе хранения для литиевых аккумуляторов струйная зарядка невозможна из-за того, что это приводит к металлизации Li. Но кратковременные подзарядки постоянным током компенсируют потери заряда. Такая зарядка должна выполняться, когда напряжения элемента падает до 4,05 вольта. Процесс зарядки прекращается при 4,2 вольта.

И ещё один важный момент. Литиевые аккумуляторные элементы очень чувствительны к перезаряду. Даже при небольшой перезарядке на поверхности минусового электрода начинается металлизация лития. Он очень активен и взаимодействует с электролитом. В результате реакции на катоде происходит выделение кислорода, повышается давление. В результате может произойти разгерметизация элемента, воспламенение и даже небольшой взрыв.

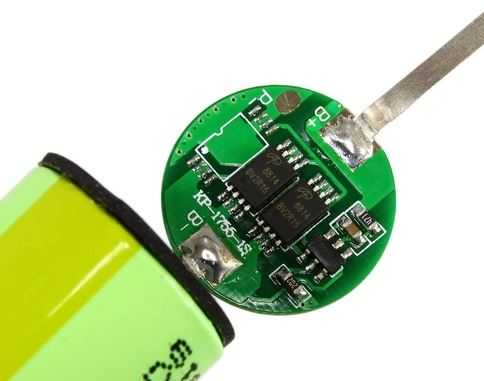

Кроме того, если при заряде постоянно превышать предел по напряжению, срок службы литиевых батарей снижается. Поэтому в большинстве литиевых аккумуляторов помимо самих элементов присутствует плата защиты.

Плата контролирует процесс заряда и разряда элементов по нижнему и верхнему пределу напряжения. Часто используются температурные датчики отключающие элементы при 90 градусов по Цельсию. В некоторых видах батарей имеется механический клапан, открывающийся при увеличении давления внутри корпуса выше определённого предела.

Есть исключения. К примеру, аккумуляторы с наличием марганца в их составе не имеют такой защиты. Марганец сильно тормозит металлизацию на аноде и образование кислорода. Поэтому в такой защите нет необходимости.

Всё это нужно иметь в виду при выборе зарядного устройства. Если вы будете заряжать литиевую банку напрямую без контроллера, напряжение должно контролироваться постоянно. Но гораздо лучше использовать устройства с автоматическим контролем или заряжать батарею через плату защиты.

Зарядные устройства для различных гаджетов

Зарядки для аккумуляторов смартфонов

Если вы лишились штатного зарядного устройства от своего телефона, вам поможет «лягушка». Это одно из наиболее распространённых устройств. Название зарядка получила за характерную форму.

Пользоваться ей проще простого. У зарядки есть 2 регулируемых по ширине контакта: плюс и минус. Вам нужно установить их в положение, подходящее для заряжаемого аккумулятора. Затем вставляется аккумулятор, чтобы был контакт с его выводами, и фиксируется верхней прижимной планкой. Естественно, что при установке нужно соблюдать полярность. Затем устройство вставляется в разъём 220 вольт и заряжается, пока индикатор не покажет окончание процесса.

Большинство современных гаджетов получают питание двумя способами: от сети, от батареек. Какой из них выберете вы? Наверное, второй, как наиболее удобный. Но тогда придется позаботиться об их регулярной зарядке. Для этого имеется специальное оснащение – зарядное устройство для литий-ионных аккумуляторов. Выбирая его, обычно интересуются скоростью заряда и количеством одновременно восстанавливаемых батарей.

Но при этом не стоит забывать о том, что оно должно быть оптимизировано для работы с конкретными аккумуляторами. Большинство зарубежных производителей батареек выпускают и собственные зарядные устройства, что избавляет вас от утомительных поисков подходящей модели. В чем состоит их отличие и как ориентироваться в этом море продукции? Сейчас мы расскажем более подробно.

Зарядка для пальчиковых батареек

Этот прибор является необходимым предметом для людей, предпочитающих активный образ жизни, которые перевели максимальное количество используемых гаджетов на работу от аккумуляторов. Одним из самых распространенных среди таких приборов является мобильный телефон.

Все они оснащены батареями на литиевой основе. Поэтому для них рекомендуют приобретать зарядное устройство для литиевого аккумулятора 18650. Так как попытка восстановить емкость батареи используя прибор неподходящей модели приведет к ее порче.

Обычно для зарядки аккумуляторов на литиевой основе используют устройства с маркировкой EP. В мобильном телефоне батарея считается самым уязвимым местом. И при использовании неподходящей зарядки срок ее службы может сократиться, она начнет быстро разряжаться, что доставим массу неудобных моментов. Чтобы избежать этого необходимо правильно подбирать оборудование для восстановления. Причем не обязательно приобретать готовую модель можно сделать зарядное устройство для литиевых аккумуляторов своими руками. Такой прибор обойдется дешевле, чем промышленное изделие.

Конструктивные особенности ЗУ

Классическая схема зарядного устройства для литиевого аккумулятора 18650 включает в себя две основные детали:

Трансформатор;
Выпрямитель.

Используется он для выработки постоянного тока с напряжением 14,4В. Такое значение параметра выбрано не случайно. Оно необходимо для того, чтобы ток смог проходить через разряженный аккумулятор. А так как в это время напряжение батареи составляет около 12В, то зарядить ее устройством, у которого на выходе такое же значение невозможно. Вот поэтому и была выбрана величина в 14,4В.

Принцип работы ЗУ

Восстановление емкости батареи начинается при включении ЗУ в сеть. При этом внутреннее сопротивление аккумулятора растет, а ток снижается. Как только напряжение на батарее достигнет отметки в 12В, ток приблизится к нулевой отметке. Такие параметры говорят о том, что зарядка аккумулятора выполнена успешно и устройство может быть отключено.

Кроме обычного процесса, занимающего довольно продолжительное время, существует и ускоренный. Стремительная зарядка значительно сокращает сроки, но в то же время негативно влияет на работу батареи, поэтому пользоваться этим методом специалисты не рекомендуют.

Критерии выбора прибора зарядки

Определить насколько качественным будет покупаемый прибор можно по следующим моментам:

Наличию независимых каналов заряда;
Току;
Функции разряда.

Рассмотрим каждый из них подробно. Начнем с самого значимого – независимых каналов заряда. Наличие их у выбранной модели говорит о том, что ее электронная начинка способна раздельно контролировать процесс зарядки и прекращать его, как только емкость аккумулятора будет восстановлена. Но при этом все остальные не успеют восстановить свое емкость, что при постоянном повторении такой ситуации ведет к быстрому выходу из строя батарей.

Пополнение энергии аккумулятора возможно тремя способами:

Слабым током;
Средним;
Высоким.

Первый предполагает выбор зарядного устройства для литий-ионных аккумуляторов с учетом номинальной емкости батареи. При этом вырабатываемый им ток не должен превышать 10%. Такой способ зарядки самый медленный и щадящий. При его постоянном использовании срок службы аккумуляторов практически не сокращается.

Использование приборов, с током, составляющим меньше половины номинальной емкости батареи считают золотой серединкой. При нем аккумулятор практически не нагревается и время цикла не очень затянутое, как в первом случае.

Последний способ или зарядка большим током практически равным номинальной емкости – это в своем роде стресс для батареи, приводящий к весомому сокращению срока службы. При нем происходит сильный нагрев, требующий активного вентиляторного охлаждения. Его используют только в крайних случаях, когда требуется зарядить аккумулятор за пару часов.

Смотрим видеообзор зарядников для литьевых батарей:

Существуют и так называемые интеллектуальные устройства. Они используются для зарядки аккумуляторов профессиональными фотографами, используемых в осветительных приборах и других аналогичных случаях. Стоимость такого зарядного устройства для литий-ионных аккумуляторов достаточно велика, но если вам важна безупречная работа гаджета, то лучше инвестировать в покупку прибора, чем постоянно менять батареи.

У интеллектуальных зарядных устройств имеется функция разряда. Она необходима чтобы полностью разрядить аккумулятор, исключив тем самым эффект памяти. Это несколько удлиняет цикл зарядки, но тем самым продлевает срок службы батареи.

В некоторых моделях присутствует и функция тренировки. Ее используют для возвращения в рабочее состояние частично испорченных аккумуляторов.

Лучшие производители

Каждый продукт имеет свои особенности. Поэтому выбирая конкретную марку необходимо в первую очередь ориентироваться на количество и тип аккумуляторов, которые придется заряжать. Если предполагается работа с 4-мя батареями, то можно остановиться на модели Rodition Ecocharger. Это небольшое устройство, способное восстанавливать даже одноразовые щелочные батарейки. Включение этой функции производится тумблером, расположенным на боковой панели корпуса.

Прибор имеет четыре канала и способен контролировать уровень заряда каждого элемента в отдельности. На панели устройства имеется световая индикация, показывающая, какой из аккумуляторов уже восстановился. Купить такое устройство можно за 20 долларов.

Смотрим видео о продукции Rodition Ecocharger:

Одним из наиболее популярных и многофункциональных считается зарядное устройство для литиевых аккумуляторов марки La Crosse BC-700. Оно относится к продвинутым и рассчитано на восстановление пальчиковых баьаоеек форматов АА и ААА на основе никеля. Особенности прибора таковы, что он способен одновременно осуществлять зарядку 4 батарей разной емкости.

Устройства работает в нескольких режимах. Имеется регулятор тока, позволяющий выбирать наиболее оптимальную его величину для каждого случая.

Этапы зарядки

Процесс восстановления батареи специалисты рекомендуют начинать с ее полной разрядки. Если по каким-либо причинам приходится заряжать аккумулятор которые еще не полностью разрядился, то стоит выбирать продвинутую модель устройства.

Практически у всех современных литий-ионных аккумуляторов отличная энергоёмкость, а также высокие малогабаритные показатели. Именно с их помощью можно питать устройства высокой мощности с наибольшей эффективностью. И совершенно не обязательно для этого покупать готовое зарядное устройство в магазине, ведь есть вариант более бюджетный, который особенно понравится радиолюбителям - собрать зарядное для литий-ионных аккумуляторов своими руками.

Меры предосторожности: перезаряд недопустим

Крайне важно перед началом сборки АКБ для батарей запомнить одну простую вещь - литиевые аккумуляторы строго запрещено перезаряжать. У них очень строгие требования к режиму зарядки и эксплуатации, поэтому их нельзя заряжать до напряжения больше 4,2 В. А ещё лучше руководствоваться информацией о безопасном пороге для каждой отдельно взятой банки. Кстати, там может быть указан даже меньший порог, который считается допустимым для этого экземпляра.

Ещё лучше, если вы собираетесь делать зарядку для литиевых аккумуляторов своими руками, несколько раз проверить используемые материалы и оборудование. Если у вас сомнения относительно точности показаний вашего вольтметра или происхождения банок, а также максимально допустимой мощности их заряда, лучше ставить порог ещё меньше. Оптимально будет в пределах 4.1–4.15 В. В этом случае заряжать АКБ, у которых нет встроенной платы защиты, будет безопасно для вас.

В противном случае велика вероятность сильного нагрева и вздутия банок, обильного выделения газа с резким неприятным запахом и даже их последующего взрыва. Проверьте все несколько раз перед тем, как приступать к сборке и зарядке.

Собираем зарядное устройство для литиевых аккумуляторов своими руками

Чтобы собрать зарядное устройство для литиевых аккумуляторов, достаточно будет одной упрощённой схемы. ЗУ, созданное по такой схеме, практически не нужно будет регулировать, а для работы вам понадобится:

Задать Uвых=4.2 В без подключённой батареи (с помощью R8);
Установить зарядный ток, используя R6 и R

В роли индикатора работы ЗУ отлично проявит себя светодиод типа «заряд». Он будет подсвечивать, если подключённый к нему аккумулятор разряжен , и погаснет, когда тот полностью зарядится.

Последовательность сбора зарядки литиевых аккумуляторов своими руками такова:

подбираете подходящий корпус;
крепите к нему блок питания (5 В) и элементы указанной схемы (обязательно в правильном порядке);
берете латунь и вырезаете из неё две полоски, крепите их на гнёзда;
используя гайку, устанавливаете расстояние между контактами и АКБ, которые собираетесь подключать;
крепите переключатель, если хотите впоследствии иметь возможность изменять полярность на гнёздах (если - нет, оставляете все как есть).

Как собрать зарядку для литий-ионных аккумуляторов своими руками?

Поскольку Li-Ion батареи чувствительны к резкому напряжению во время зарядки , в фирменных АКБ встроены специальные микросхемы. Они обеспечивают контроль напряжения и не позволяют превышать допустимые пределы. Поэтому для того чтобы собрать зарядку для литиевых аккумуляторов 18650 своими руками, нужна более сложная схема, чем та, о которой шла речь выше.

Такой вариант АКБ будет создать намного сложнее, чем предыдущий и в домашних условиях это возможно, только если есть определённые навыки и соответствующий опыт. В теории вы сможете получить зарядное устройство , которое по характеристикам ничем не будет уступать фирменным АКБ. Но на практике это далеко не всегда так.
